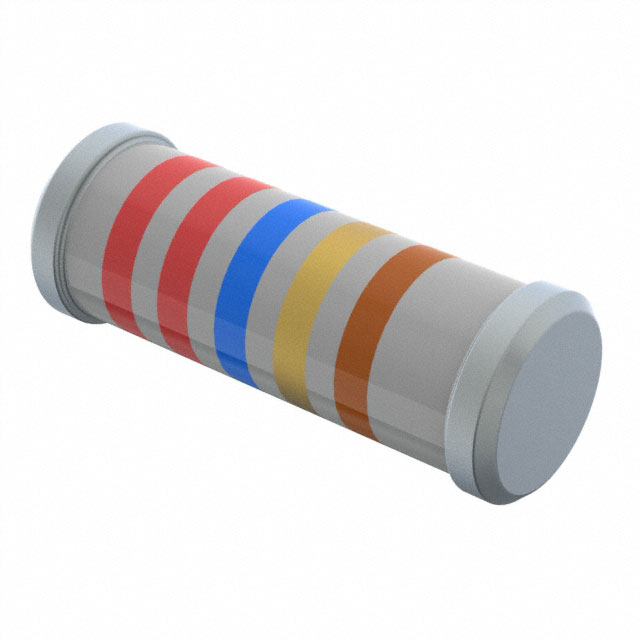

MMP100FRE22R6

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 22.6Ω ±1% 1W ±50ppm/℃ 0207 贴片安装 5.9mm(长度)
供应商型号: ZT-MMP100FRE22R6
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 MMP100FRE22R6

MMP100FRE22R6概述

    通过孔电阻(通孔电阻)MMP系列技术手册

    1. 产品简介


    通过孔电阻(通孔电阻)是一种常见的电子元件,主要用于电路中对电流进行限制。MMP系列通过孔金属膜高功率电阻器属于其中的一种高端产品,广泛应用于工业控制、通信设备、电源转换等领域。

    2. 技术参数


    | 参数 | MMP100 | MMP200 |
    |
    | 尺寸 (长×宽×高) | 5.9±0.2 mm × 2.2±0.1 mm × 0.5 mm | 8.5±0.2 mm × 3.2±0.2 mm × 0.5 mm |
    | 功率额定值 | 1 W | 2 W |
    | 阻值范围 | 1Ω 至 1MΩ | 1Ω 至 1MΩ |
    | 最大工作电压 | 350 V | 350 V |
    | 阻值容差 | ±1%, ±2%, ±5% | ±1%, ±2%, ±5% |
    | 温度系数 | ±50 ppm/°C, ±100 ppm/°C | ±50 ppm/°C, ±100 ppm/°C |

    3. 产品特点和优势


    - 真空溅射工艺:采用真空溅射系统将多层混合金属合金及钝化材料沉积到陶瓷基板上,保证了高稳定性和可靠性。
    - 小型化设计:即使在小封装内也能够提供大功率负载能力,适用于紧凑型设计需求。
    - 广泛的阻值范围:可选阻值覆盖1Ω至1MΩ,满足不同应用需求。
    - 高温适应性:可在-55°C至+155°C温度范围内正常工作,并具备良好的温度稳定性。

    4. 应用案例和使用建议


    - 工业控制:在电机驱动和电源管理等场合下作为电流限制和保护元件使用。
    - 通信设备:为确保信号质量和稳定性,用于各种通信模块中。
    - 电源转换:在开关电源和线性电源的设计中,用于分压和负载调节。
    建议根据具体应用场景选择合适的阻值,并确保在极端环境下正确安装以避免过载风险。对于需要高精度和可靠性的场合,可以考虑选用更高级别的型号以提高性能表现。

    5. 兼容性和支持


    MMP系列通过孔电阻具有良好的兼容性,可以与大多数标准电路板焊接工艺配合使用。制造商提供了全面的技术支持服务,包括产品认证测试报告和技术文档下载,以便于客户快速了解并使用这些高性能电阻器。

    6. 常见问题与解决方案


    - Q: 如何确定最适合的应用阻值?
    A: 依据具体电路需求和负载情况来选定。可以咨询专业工程师或参考相关资料进行计算。

    - Q: 如何处理过热问题?
    A: 当环境温度超过70°C时,需按照曲线图所示比例降低功率额定值以防止过热损坏。
    - Q: 使用过程中如何检测故障?
    A: 定期检查连接部位是否有松动现象;测量其实际阻值是否与标称一致。

    7. 总结和推荐


    综上所述,MMP系列通过孔电阻凭借其先进的制造工艺、广泛的适用范围和优异的性能指标,在众多应用场合中展现出强大的竞争力。对于需要高精度、高可靠性的电子产品设计者来说,MMP系列是一个值得信赖的选择。

MMP100FRE22R6参数

参数
电阻值 22.6Ω
精度 ±1%
额定功率 1W
温度系数 ±50ppm/℃
长*宽*高 5.9mm(长度)
通用封装 0207
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MMP100FRE22R6数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 MMP100FRE22R6 MMP100FRE22R6数据手册

MMP100FRE22R6封装设计

查看详情并下载
Symbol
Footprint
3D Model
