首页  >  产品百科  >  HHV-50JT-52-30M

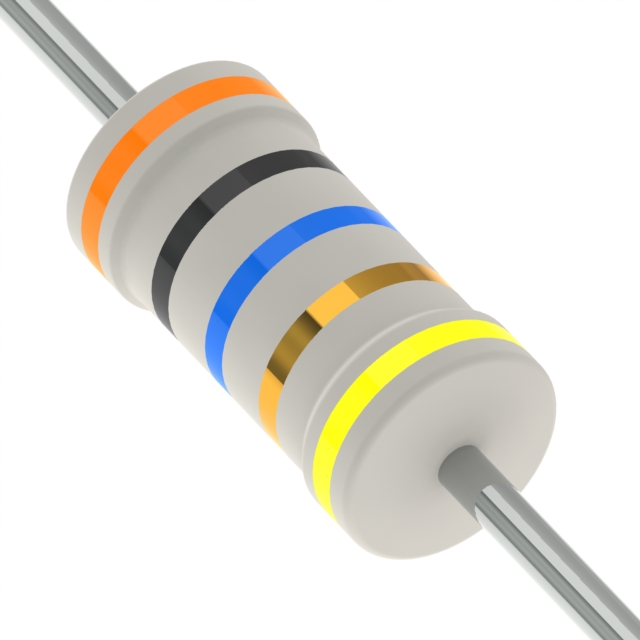

HHV-50JT-52-30M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 30MΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: 13-HHV-50JT-52-30MTB-ND
供应商: Digi-Key
标准整包数: 1000
YAGEO/台湾国巨 通孔电阻 HHV-50JT-52-30M

HHV-50JT-52-30M概述

    高压高阻值薄膜电阻器HHV系列技术手册

    产品简介


    HHV系列高压高阻值薄膜电阻器是通过金属釉薄膜制造的,拥有镀锡连接引线,这些引线焊接于端盖上。电阻器表面覆盖多层粉红色的漆膜。该系列产品适用于需要高电压和高阻值的场合,广泛应用于电力系统、仪器仪表、医疗设备等多个领域。

    技术参数


    - 功率额定值: 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻精度: ±1%, ±5%
    - 温度系数: ±200 ppm/°C
    - 最大连续工作电压(DC):
    - HHV-25: 1,600V
    - HHV50S: 3,500V
    - HHV-50: 5,000V
    - HHV1SS: 7,000V
    - 最大过载电压(DC):
    - HHV-25: 3,000V
    - HHV50S: 7,000V
    - HHV-50: 10,000V
    - HHV1SS: 14,000V
    - 绝缘耐压测试电压:
    - HHV-25: 300V
    - HHV50S: 500V
    - HHV-50: 700V
    - 电阻范围: 100KΩ - 68MΩ (适用于E24与E96系列)
    - 工作温度范围: -55°C 至 +155°C
    - 温度降额曲线: 当环境温度超过70°C时,必须按照规定曲线进行降额处理。

    产品特点和优势


    HHV系列高压高阻值薄膜电阻器具有以下显著优势:
    - 高耐压能力: 最大连续工作电压达到7000V,最大过载电压高达14000V,适用于极端电压环境。
    - 高精度: ±1% 的精度保证了稳定可靠的工作表现。
    - 高温适应性: 工作温度范围宽广,从-55°C到+155°C,适合在恶劣环境下工作。
    - 优良的绝缘性能: 绝缘耐压测试电压高,确保安全可靠运行。
    - 耐热设计: 粉红色漆膜涂层提高了耐热性能和抗腐蚀能力。

    应用案例和使用建议


    HHV系列电阻器广泛应用于各类高电压电路,如逆变器、电源供应器、仪器仪表等。为了更好地利用这些电阻器,建议如下:
    - 选择合适规格: 根据具体应用场景选择合适的功率等级和电压规格。
    - 环境考虑: 考虑使用环境的温度条件,必要时进行温度降额处理。
    - 定期检查: 定期检查电阻器的连接情况和外观,确保长期稳定运行。

    兼容性和支持


    HHV系列电阻器设计时充分考虑了与其它电子元件的兼容性,可以与其他标准电子元件配合使用。厂商提供详细的使用手册和技术支持,确保用户能够正确安装和维护这些组件。

    常见问题与解决方案


    1. 问题: 环境温度超过70°C时,电阻器的功率额定值会降低。
    - 解决方案: 查阅温度降额曲线,根据实际温度调整电阻器的功率额定值。

    2. 问题: 连接不良导致电阻器无法正常工作。
    - 解决方案: 检查焊接质量,确保所有连接点牢固无误。

    3. 问题: 表面涂层损坏导致电阻器性能下降。
    - 解决方案: 清理受损区域,重新涂覆漆膜。

    总结和推荐


    HHV系列高压高阻值薄膜电阻器以其出色的性能和广泛的适用性,在多个行业中展现出强大的竞争力。无论是对精度要求较高的精密设备还是需承受极高电压的应用场景,HHV系列都表现出色。因此,我们强烈推荐该系列产品用于您的高电压电路设计中。

HHV-50JT-52-30M参数

参数
电阻值 30MΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-50JT-52-30M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50JT-52-30M HHV-50JT-52-30M数据手册

HHV-50JT-52-30M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0817 ¥ 0.6837
2000+ $ 0.0744 ¥ 0.6225
3000+ $ 0.0706 ¥ 0.591
5000+ $ 0.0664 ¥ 0.5553
7000+ $ 0.0638 ¥ 0.534
10000+ $ 0.0613 ¥ 0.5133
25000+ $ 0.0558 ¥ 0.4673
50000+ $ 0.0524 ¥ 0.4386
100000+ $ 0.0495 ¥ 0.4141
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 683.7
