首页  >  产品百科  >  AC0805FR-0710R2L

AC0805FR-0710R2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 10.2Ω ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 11M-D-AC0805FR-0710R2L
供应商: 云汉优选
标准整包数: 100

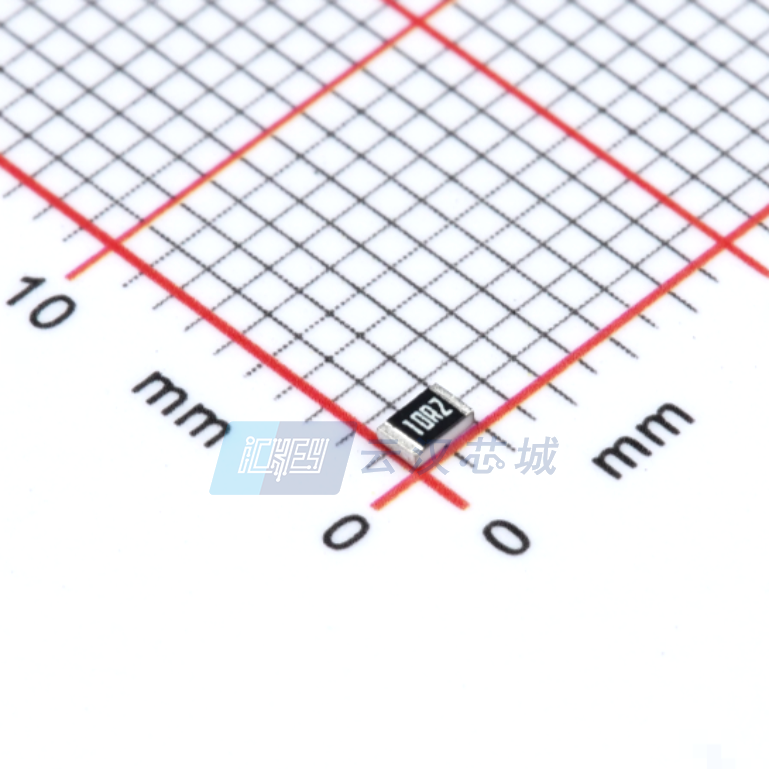

YAGEO/台湾国巨 贴片电阻 AC0805FR-0710R2L

AC0805FR-0710R2L概述


    产品简介




    产品类型:厚膜芯片电阻
    主要功能:提供精确的阻值控制,具有优良的温度稳定性和可靠性。
    应用领域:适用于汽车电子、工业设备等各种通用场合。


    技术参数




    - 尺寸:0201、0402、0603、0805、1206、1210、1218、2010、2512
    - 精度:±5%、±1%、±0.5%
    - 工作电压:根据型号不同,最大工作电压范围从25V到500V不等
    - 额定功率:根据型号不同,额定功率范围从1/20W到2W不等
    - 温度系数:±200ppm/°C(一般情况),某些型号可达到±100ppm/°C
    - 环境条件:工作温度范围为-55°C至155°C
    - 包装方式:纸带包装(R)和凸板包装(K)
    - 标记方式:部分型号采用3位数字表示,误差范围为±5%,其他型号可采用4位数字表示,误差范围为±1%和±0.5%


    产品特点和优势




    1. 认证标准:通过AEC-Q200认证,适用于汽车电子产品
    2. 环保材料:采用无铅工艺,符合RoHS标准和无卤素要求
    3. 高可靠性:所有元件均经过自动光学检查(AOI),确保出厂质量
    4. 广泛适用性:可用于多种电路设计,适应性强


    应用案例和使用建议




    应用案例:
    - 汽车电子控制系统
    - 工业自动化设备

    使用建议:
    - 在选择具体型号时,根据所需的工作电压和功率选择合适的尺寸
    - 确保电路布局合理,避免过载


    兼容性和支持




    - 与其他标准电子元器件和设备具有良好的兼容性
    - 厂商提供全面的技术支持和售后服务,确保客户能快速解决问题


    常见问题与解决方案




    | 问题 | 解决方案 |
    | ---- | -------- |
    | 焊接后电阻值偏移 | 检查焊接工艺,确保焊接温度和时间符合要求 |
    | 高温环境下性能不稳定 | 调整电路设计,增加散热措施 |


    总结和推荐




    综合评估:
    - 该系列厚膜芯片电阻以其广泛的尺寸选择、高精度和稳定的性能,在汽车电子和工业设备中表现优秀
    - 符合行业标准,且具有良好的环保特性

    推荐结论:
    - 强烈推荐使用该系列电阻,特别是在需要高精度和高可靠性的应用场合。

AC0805FR-0710R2L参数

参数
电阻值 10.2Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

AC0805FR-0710R2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0805FR-0710R2L AC0805FR-0710R2L数据手册

AC0805FR-0710R2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0042
1000+ ¥ 0.0036
3000+ ¥ 0.0031
10000+ ¥ 0.0026
50000+ ¥ 0.0025
库存: 14791
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.42
