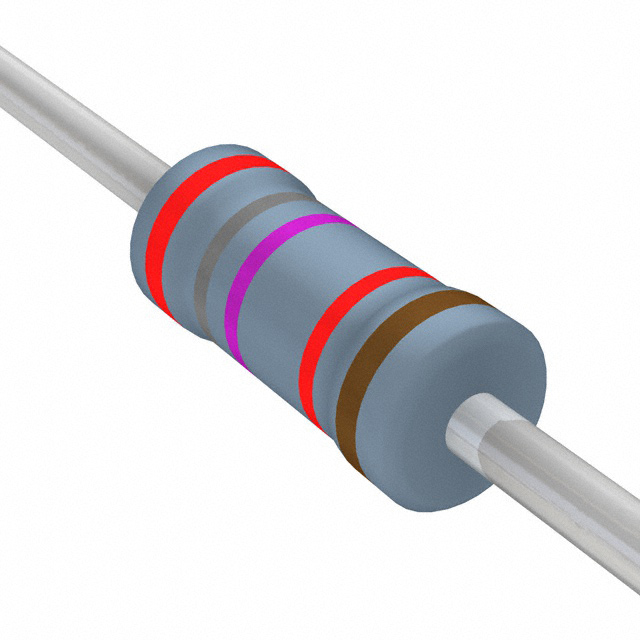

MFR-50FRF52-28K7

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 28.7KΩ ±1% 500mW ±100ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-MFR-50FRF52-28K7
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 MFR-50FRF52-28K7

MFR-50FRF52-28K7概述


    产品简介


    金属膜电阻(MFR系列)
    金属膜电阻是一种广泛应用的电子元器件,特别适用于高精度要求的应用场合。本系列电阻采用了真空溅射技术,在高精度陶瓷基底上沉积多层金属合金及保护材料,从而形成精密的阻值层。金属膜电阻具备出色的稳定性和可靠性,适用于各种工业控制、测量仪器、通讯设备和消费电子产品等领域。

    技术参数


    | 参数 | 规格 |

    | 额定功率(70°C时) | 1/6W, 1/4W, 1/2W, 1W, 2W, 3W |
    | 阻值容差 | ±0.5%, ±1%, ±2%, ±5% |
    | 温度系数 | ±50ppm/°C, ±100ppm/°C |
    | 最大工作电压 | 200V (MFR-12), 250V (MFR25S), 300V (MFR-25), 350V (MFR50S), 400V (MFR-50), 500V (MFR1WS) |
    | 最大过载电压 | 400V (MFR-12), 500V (MFR25S), 600V (MFR-25), 700V (MFR50S), 800V (MFR-50), 1,000V (MFR1WS) |
    | 额定连续工作电压(RCWV) | 功率额定值×电阻值 或者 最大工作电压,两者中的较小值 |
    | 工作温度范围 | -55°C 至 +155°C |

    产品特点和优势


    1. 高精度和稳定性:通过采用先进的真空溅射技术,确保了阻值的精确性和长期稳定性。
    2. 宽泛的工作温度范围:能在极端环境下保持可靠运行,适应各类恶劣环境。
    3. 优异的耐热性能:即使在高温环境中,也能够通过降额使用来延长使用寿命。
    4. 出色的机械强度:独特的焊接结构设计,确保在安装和使用过程中不发生损坏。

    应用案例和使用建议


    应用场景:该金属膜电阻广泛应用于通信设备、医疗仪器、工业自动化控制系统等对精度和稳定性有严格要求的领域。例如,在高精度测试设备中,它们被用于测量和校准关键电路。
    使用建议:在高环境温度下使用时,需根据降额曲线进行适当调整,以避免因过载而引起的故障。此外,合理选择不同额定功率的型号,以适应不同的工作条件。

    兼容性和支持


    金属膜电阻具有广泛的兼容性,可以与多种电子元器件和设备配套使用。生产厂家提供详细的技术文档和支持服务,包括安装指导、故障排查和维修保养指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载导致电阻失效 | 按照降额曲线合理调整工作环境和负载;更换适合的高功率型号 |
    | 长期使用后性能下降 | 检查并替换已老化或损坏的电阻;定期维护检查电路状态 |
    | 在高湿度环境中出现短路现象 | 确保良好的散热和通风条件;使用防潮剂或干燥剂 |

    总结和推荐


    综上所述,金属膜电阻(MFR系列)凭借其高精度、稳定性和宽泛的工作温度范围,成为各类高要求应用的理想选择。推荐用于对电子元器件性能有严格要求的应用场合,如高精度测试设备、医疗仪器和工业控制系统等。

MFR-50FRF52-28K7参数

参数
电阻值 28.7KΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MFR-50FRF52-28K7数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR-50FRF52-28K7 MFR-50FRF52-28K7数据手册

MFR-50FRF52-28K7封装设计

查看详情并下载
Symbol
Footprint
3D Model
