FMP100JR-52-27K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 27KΩ ±5% 1W 通孔安装 6.3mm(长度)
供应商型号: 4064001
供应商: 海外现货
标准整包数: 1

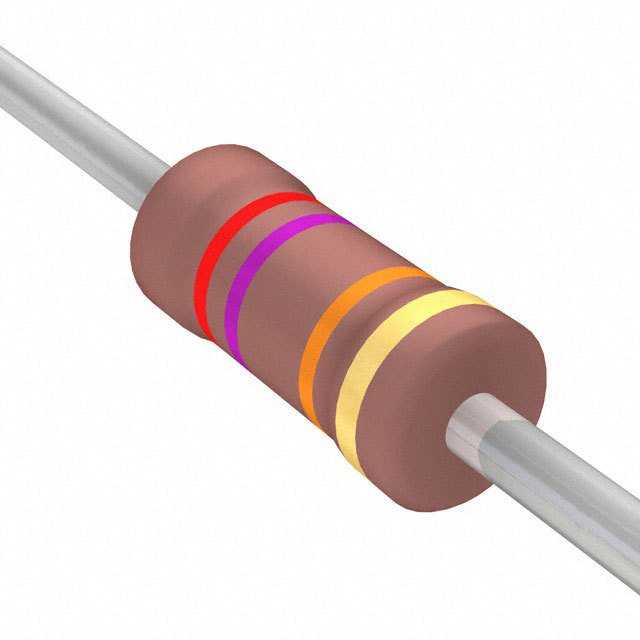

YAGEO/台湾国巨 通孔电阻 FMP100JR-52-27K

FMP100JR-52-27K概述

    金属薄膜高功率电阻:FMP系列

    产品简介


    FMP系列金属薄膜高功率电阻是一种具有卓越性能的电子元件,广泛应用于各种工业及消费电子产品中。这些电阻采用真空溅射系统,将多层混合金属合金和钝化材料沉积到经过仔细处理的高规格陶瓷基板上。在电阻层上刻划螺旋槽后,焊接锡连接的电解铜引线到端帽上,再经过多层粉色清漆涂层保护,从而形成高度可靠且稳定的电阻器。FMP系列电阻具备小型化设计(超微型风格)和高功率承载能力,特别适用于需要高稳定性和高可靠性的应用场合。

    技术参数


    FMP系列金属薄膜高功率电阻的技术规格如下表所示:
    | 规格型号 | 尺寸(mm) | 功率等级(W) | 最大工作电压(V) | 阻值范围(Ω) |

    | FMP-50 | ø 3.4 ± 0.3 × H 1.9 ± 0.2 | 1/2 | 200 | 1Ω - 4.7MΩ |
    | FMP100 | ø 6.3 ± 0.5 × H 2.4 ± 0.2 | 1 | 350 | 1Ω - 4.7MΩ |
    | FMP200 | ø 9.0 ± 0.5 × H 3.9 ± 0.3 | 2 | 500 | 1Ω - 4.7MΩ |
    | FMP3WS | ø 11.5 ± 1.0 × H 4.5 ± 0.5 | 3 | 750 | 1Ω - 4.7MΩ |
    | FMP300 | ø 15.5 ± 1.0 × H 5.0 ± 0.5 | 3 | 750 | 1Ω - 4.7MΩ |
    注:特殊阻值可根据客户需求提供。

    产品特点和优势


    1. 高功率承载能力:FMP系列电阻能够承受高达3W的功率,适应于严苛的工作环境。
    2. 温度系数低:电阻温度系数低至±100 ppm/°C,确保了高精度的温度稳定性。
    3. 耐高温设计:能够在高达155°C的环境下稳定运行,适合在高温环境中使用。
    4. UL认证:符合UL-94V-0标准,通过了过载测试(UL-1412),具备出色的火焰防护功能。
    5. 高可靠性:通过一系列严格的环境测试,包括耐湿热、温度循环、振动冲击和焊接热冲击等,确保产品长期稳定运行。

    应用案例和使用建议


    FMP系列金属薄膜高功率电阻适用于多种应用场景,例如电源转换、工业控制、汽车电子、医疗设备等领域。在具体应用时,需注意以下几点:
    1. 散热设计:为避免因长时间过载而导致的功率降额,合理设计散热系统以保证电阻正常工作。
    2. 电压选择:根据负载需求选择合适的电压,确保不超过最大工作电压。
    3. 阻值选择:根据电路的具体要求选择合适的阻值,充分利用电阻的高精度特性。
    4. 环境考量:在极端环境下(如高温、高湿度)使用时,考虑采取额外的防护措施,确保稳定运行。

    兼容性和支持


    FMP系列金属薄膜高功率电阻兼容多种电气系统和设备,具备良好的互操作性。制造商提供了全面的支持服务,包括详细的使用说明、安装指南和技术支持,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. 问题:电阻在高温下工作出现功率降额现象。
    解决方案:按照技术手册中的曲线调整功率负载,确保在高温环境下仍能稳定运行。

    2. 问题:阻值测量不准确。
    解决方案:检查测量仪器的精度,或在不同温度下多次测量以获取准确结果。

    总结和推荐


    总体而言,FMP系列金属薄膜高功率电阻凭借其出色的性能、广泛的适用性和卓越的稳定性,在众多应用领域表现出色。特别是在高功率、高温度的应用场合,该系列产品具备明显的优势。因此,对于需要高可靠性和高精度的场合,强烈推荐使用FMP系列电阻。

FMP100JR-52-27K参数

参数
电阻值 27KΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP100JR-52-27K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-27K FMP100JR-52-27K数据手册

FMP100JR-52-27K封装设计

查看详情并下载
Symbol
Footprint
3D Model
