FMP200JR-52-27R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 27Ω ±5% 2W 通孔安装 9mm(长度)
供应商型号: 603-FMP200JR-52-27R
供应商: Mouser
标准整包数: 1

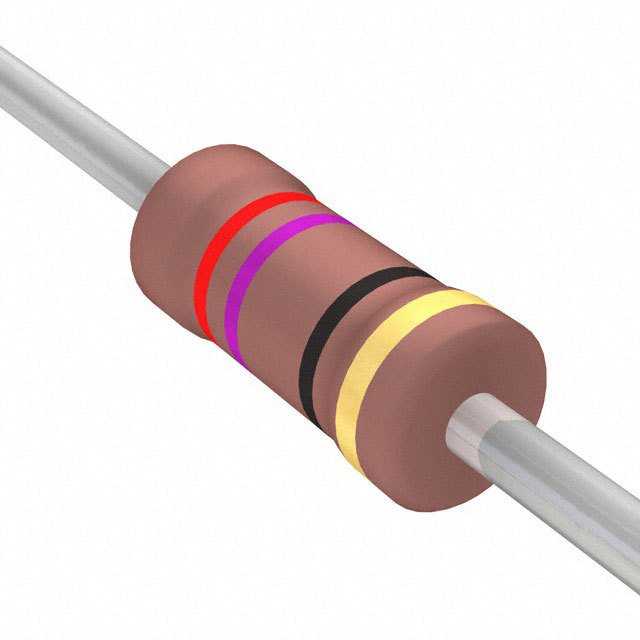

YAGEO/台湾国巨 通孔电阻 FMP200JR-52-27R

FMP200JR-52-27R概述

    高品质金属膜电阻技术手册

    1. 产品简介


    FMP系列金属膜高功率电阻是一款专为工业和高端电子设备设计的产品。这些电阻采用真空溅射系统,通过在高温陶瓷基板上沉积多层混合金属合金和保护材料制成。这些电阻具备超小型化设计,可承受高功率负载,适用于多种高要求的电路应用场合。

    2. 技术参数


    | 参数名称 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 尺寸(直径x高)(mm) | 3.4x1.9 | 6.3x2.4 | 9.0x3.9 | 11.5x4.5 | 15.5x5.0 |
    | 功率等级(W) | 1/2 | 1 | 2 | 3
    | 最大工作电压(V) | 200 | 350 | 500 | 750
    | 最大过载电压(V) | 400 | 600 | 700 | 1000
    | 绝缘电压测试(V) | 300 | 500 |
    | 电阻范围(Ω) | 1Ω-4.7MΩ | 1Ω-4.7MΩ | 1Ω-4.7MΩ | 1Ω-4.7MΩ | 1Ω-4.7MΩ |
    | 工作温度范围(℃) | -55到+155 | -55到+155 | -55到+155 | -55到+155 | -55到+155 |

    3. 产品特点和优势


    FMP系列金属膜高功率电阻具有以下几个显著特点:
    - 超高可靠性:通过多种严苛环境下的测试,如湿热测试、温度循环测试等,确保其在极端环境下的稳定运行。
    - 高精度:电阻值的偏差控制在±1%以内,特别适合精密仪器和高精度设备。
    - 高功率耐受:能够承受高达3W的功率负载,特别适合高电流和高能量的应用场合。
    - 温度稳定性:温度系数低至±100ppm/℃,即使在温度波动较大的环境下也能保持性能稳定。

    4. 应用案例和使用建议


    FMP系列金属膜高功率电阻在各种工业设备中广泛应用,如电源管理系统、医疗设备、通信设备、电力电子等领域。特别适用于那些需要在恶劣环境下长期工作的场合。
    使用建议:
    - 确保在安装过程中正确焊接,避免引脚损坏。
    - 注意环境温度对电阻的影响,特别是当工作温度超过70°C时需适当降额使用。
    - 定期检查电阻的电气性能和外观,确保其长期可靠运行。

    5. 兼容性和支持


    FMP系列金属膜高功率电阻与市场上主流的电子元件和设备具有良好的兼容性。同时,厂家提供全面的技术支持和售后服务,包括产品选型、使用咨询和技术培训等服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻值偏移过大 | 检查环境温度是否超出正常范围,适当降额使用。 |
    | 使用过程中出现过热现象 | 确认工作环境良好通风,检查电路设计是否合理。 |
    | 焊接过程中引脚断裂 | 使用合适的焊接工具和工艺,避免过度施力。 |

    7. 总结和推荐


    FMP系列金属膜高功率电阻凭借其卓越的性能和广泛的适用性,成为众多高要求电子设备的理想选择。特别是在温度波动大、功率需求高的环境中表现出色。强烈推荐给需要高性能、高可靠性的应用场合。

FMP200JR-52-27R参数

参数
电阻值 27Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-27R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-27R FMP200JR-52-27R数据手册

FMP200JR-52-27R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.207 ¥ 1.7492
10+ $ 0.1001 ¥ 0.8454
100+ $ 0.0759 ¥ 0.6414
500+ $ 0.0649 ¥ 0.5484
1000+ $ 0.0583 ¥ 0.4926
2500+ $ 0.0562 ¥ 0.4746
5000+ $ 0.0464 ¥ 0.3924
10000+ $ 0.0389 ¥ 0.3285
25000+ $ 0.0378 ¥ 0.3194
库存: 9879
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.74
直接购买
加入购物车
