RC0201FR-071R2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.2Ω ±1% 50mW 0201 贴片安装 600μm*300μm*260μm
供应商型号: RC0201FR-071R2L
供应商: 云汉优选
标准整包数: 10000

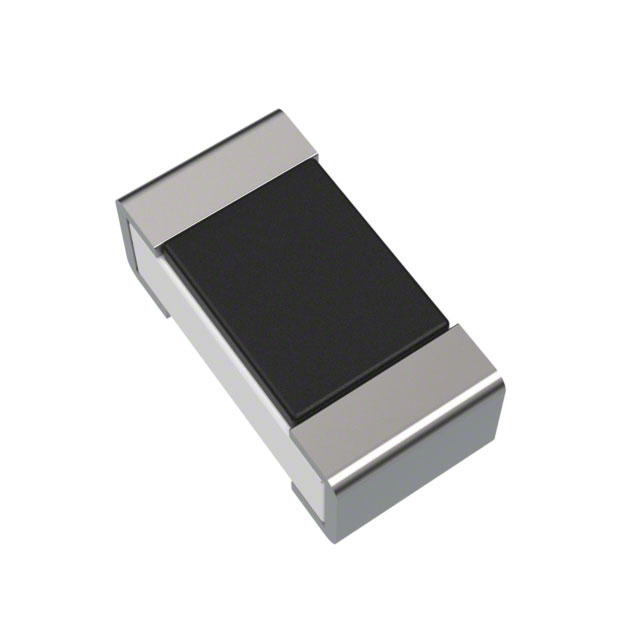

YAGEO/台湾国巨 贴片电阻 RC0201FR-071R2L

RC0201FR-071R2L概述

    # 高质量文章:通用贴片电阻RCL系列技术详解

    1. 产品简介


    YAGEO推出的RCL系列通用贴片电阻是基于厚膜工艺制造的产品,专为广泛的工业应用设计。此系列产品具有多种尺寸和阻值范围,支持±0.1%、±0.5%、±1%和±5%的不同容差选项,广泛应用于消费电子、通信设备、汽车电子及医疗电子等领域。
    主要特点:
    - 尺寸多样:从0075到2512,提供多种封装尺寸,满足不同PCB布局需求。
    - 环保合规:符合RoHS标准并采用无卤素环氧树脂材料。
    - 高可靠性:卓越的温度系数(TCR)性能,提供高精度和稳定的工作表现。

    2. 技术参数


    RCL系列芯片电阻的技术参数汇总如下:
    | 尺寸型号 | 功率等级(W) | 工作温度范围(℃) | 最大工作电压(V) | 最大过载电压(V) | 电阻范围(Ω) | 温度系数(ppm/℃) |
    ||
    | RC0075 | 1/50 | -55~125 | 10 | 25 | 10Ω~1MΩ | ±200 |
    | RC0100 | 1/32 | -55~125 | 15 | 30 | 1Ω~22MΩ | ±200 |
    | RC0201 | 1/20 | -55~125 | 25 | 50 | 1Ω~10MΩ | ±200 |
    | RC0402 | 1/16 | -55~155 | 50 | 100 | 1Ω~22MΩ | ±100 |
    | RC0603 | 1/10 | -55~155 | 75 | 150 | 1Ω~22MΩ | ±100 |
    | RC0805 | 1/8 | -55~155 | 150 | 300 | 1Ω~100MΩ | ±200 |
    | RC1206 | 1/4 | -55~155 | 200 | 400 | 1Ω~100MΩ | ±200 |
    | RC2512 | 1, 2 | -55~155 | 200 | 400 | 1Ω~22MΩ | ±200 |
    备注:
    - 每种型号支持不同的温度系数和电阻容差选择。
    - 可选包装方式包括纸带卷盘(R)、静电防护卷盘(S)和压纹带卷盘(K)。

    3. 产品特点和优势


    RCL系列芯片电阻具备以下显著优势:
    1. 高精度阻值:支持±0.1%和±0.5%的超低容差,适合对阻值精确度要求高的应用场景。
    2. 高可靠性:采用耐高温和耐湿性能优异的材料,在恶劣环境中依然保持稳定的性能。
    3. 绿色环保:通过RoHS认证,不含铅和卤素,减少了对环境的影响。
    4. 节省空间:紧凑的设计使其非常适合高密度PCB布局。
    5. 定制化能力:通过全球通用编号系统,支持多样化定制需求。

    4. 应用案例和使用建议


    RCL系列电阻广泛应用于消费电子产品(如手机、平板电脑)以及汽车电子、通信基站等场景。
    - 在电源管理模块中,RC0805可作为负载电阻,用于限流和保护电路。
    - 在电池管理系统中,RC2512适合高功率应用场景,例如电动汽车的电流监测。
    使用建议:
    - 根据具体应用场景选择合适的尺寸和功率等级。
    - 使用过程中确保负载不超过最大工作电压和额定功率,避免热失控风险。

    5. 兼容性和支持


    RCL系列电阻与其他主流芯片兼容良好,可轻松集成到现有设计中。YAGEO提供详尽的文档支持,包括安装指南和测试报告,并且提供长期的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻温漂过大 | 选择更低温漂等级的型号,如RC0402 |
    | 长期使用后性能下降 | 确保符合规范的焊接工艺和电路布局 |
    | 安装时出现外观损伤 | 检查安装设备和操作流程是否符合标准 |

    7. 总结和推荐


    RCL系列通用贴片电阻凭借其高精度、高可靠性和环保特性,成为工业级电子设计的理想选择。尤其是对于需要高性能和长使用寿命的应用场景,RCL系列电阻无疑是最佳解决方案之一。强烈推荐给追求卓越性能和绿色制造的客户群体。
    通过上述分析可以看出,RCL系列贴片电阻是一款综合性能优异的产品,无论是从技术参数还是实际应用场景来看,都展现了其市场竞争力。对于需要通用性、高可靠性的电子元器件解决方案的企业和个人,此系列电阻值得信赖。

RC0201FR-071R2L参数

参数
电阻值 1.2Ω
精度 ±1%
额定功率 50mW
温度系数 -
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC0201FR-071R2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0201FR-071R2L RC0201FR-071R2L数据手册

RC0201FR-071R2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0047
100000+ ¥ 0.0046
库存: 610000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 47
直接购买
加入购物车
