首页  >  产品百科  >  FMP-50JT-52-33K

FMP-50JT-52-33K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 33KΩ ±5% 500mW ±100ppm/℃ 通孔安装 3.4mm(长度)
供应商型号: ZT-FMP-50JT-52-33K
供应商: 海外现货
标准整包数: 1

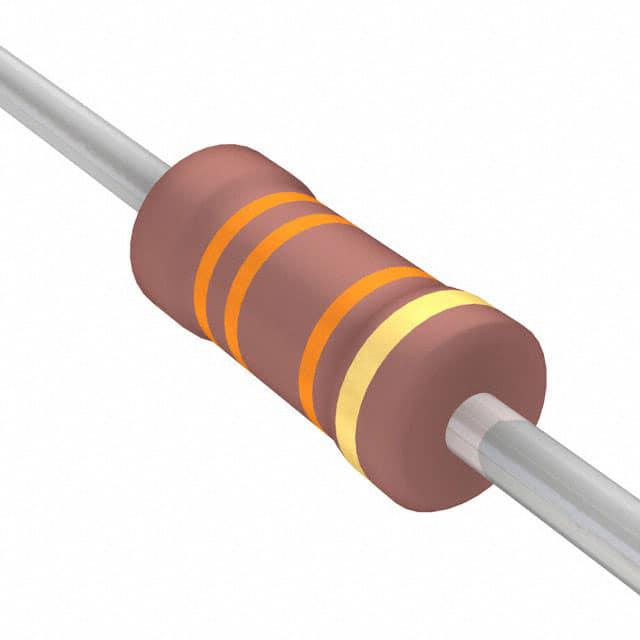

YAGEO/台湾国巨 通孔电阻 FMP-50JT-52-33K

FMP-50JT-52-33K概述

    FMP 系列金属膜高功率电阻器

    产品简介


    FMP系列金属膜高功率电阻器是专为高可靠性应用设计的产品。它们采用真空溅射系统,通过在经过精心处理的高纯度陶瓷基板上沉积多层混合金属合金和保护材料来制造。这些电阻器具有超小型结构,适用于多种场合,如工业控制、通信设备、汽车电子、医疗设备等。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 直径(mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 高度(mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 长度(mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 引脚直径(mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率等级(W) | 1/2W, 1W, 2W, 3W | 1/2W, 1W, 2W, 3W | 1/2W, 1W, 2W, 3W | 1/2W, 1W, 2W, 3W | 1/2W, 1W, 2W, 3W |
    | 最大工作电压(V) | 200V | 350V | 500V | 750V | 750V |
    | 最大过载电压(V) | 400V | 600V | 700V | 1,000V | 1,000V |
    | 绝缘电压测试(V) | 300V | 500V | - | - | - |
    | 阻值范围(Ω) | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ |
    | 工作温度范围(°C) | -55°C to +155°C | -55°C to +155°C | -55°C to +155°C | -55°C to +155°C | -55°C to +155°C |
    | 温度系数(ppm/°C) | ±100ppm/°C, ±50ppm/°C | ±100ppm/°C, ±50ppm/°C | - | - | - |

    产品特点和优势


    FMP系列金属膜高功率电阻器的主要特点包括:
    - 超小型设计:适合空间有限的应用场景。
    - 高可靠性:符合IEC 60115-1标准的多项测试要求,确保长期稳定运行。
    - 高功率等级:从1/2W到3W,满足不同应用需求。
    - 宽工作温度范围:适应极端环境条件。
    - 阻值精度:提供±1%和±5%的精度选择,适合高精度应用。

    应用案例和使用建议


    应用案例:
    1. 工业控制设备:在自动化生产线中用于电流限制和信号调节。
    2. 通信设备:用于电路板上的电流限制和滤波。
    3. 汽车电子:用于引擎控制单元和其他车载电子系统的电流调节。
    使用建议:
    - 在使用前,请根据实际需求选择合适的功率等级和阻值。
    - 在高温环境下使用时,请注意按照手册中的降额曲线调整负载。
    - 确保正确安装和焊接,以避免因热应力导致损坏。

    兼容性和支持


    FMP系列金属膜高功率电阻器具有良好的兼容性,可以与其他常见的电子元器件配套使用。制造商提供了全面的技术支持,包括产品文档、安装指南和故障排除手册,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:电阻器在高温下出现性能下降。
    解决方法:查阅手册中的降额曲线,根据实际温度进行负载调整。
    2. 问题:焊接过程中出现虚焊现象。
    解决方法:严格按照手册中的焊接工艺参数操作,确保焊接质量和牢固度。

    总结和推荐


    FMP系列金属膜高功率电阻器以其超小型设计、高可靠性、广泛的温度适应性和多种阻值选择,在工业、通信和汽车等领域有着广泛的应用前景。我们强烈推荐该产品作为高性能、高可靠性的电子元器件选择。
    如果您需要进一步的技术咨询或支持,请联系我们的技术支持团队。

FMP-50JT-52-33K参数

参数
电阻值 33KΩ
精度 ±5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP-50JT-52-33K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP-50JT-52-33K FMP-50JT-52-33K数据手册

FMP-50JT-52-33K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0246 ¥ 0.2061
库存: 0
起订量: 2669 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
