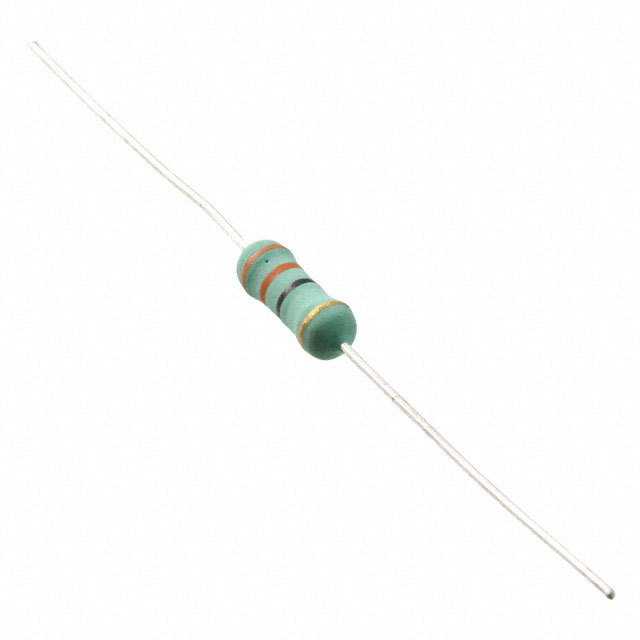

KNP1WSJR-52-33R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 33Ω ±5% 1W 导线安装 9mm(长度)
供应商型号: 13-KNP1WSJR-52-33RTR-ND
供应商: Digi-Key
标准整包数: 2500
YAGEO/台湾国巨 通孔电阻 KNP1WSJR-52-33R

KNP1WSJR-52-33R概述


    产品简介


    本篇技术手册介绍的是通过通孔安装的电阻器系列(Thru-Hole Resistor),特别是KNP系列的产品。这类电阻器广泛应用于各种电子产品中,如电源管理、通讯设备、工业自动化控制系统、医疗设备等。它们通过单层绕线的方式将电阻丝固定在陶瓷棒上,并通过电解铜焊接的方式与端盖连接,具有良好的机械稳定性和耐热性能。

    技术参数


    - 尺寸规格:
    - KNP-25: øDH 6.3±0.5mm, 2.5±0.3mm, 28±2.0mm, 0.55±0.05mm
    - KNP-50: øDH 9.0±0.5mm, 3.5±0.3mm, 26±2.0mm, 0.55±0.05mm
    - KNP100: øDH 11.5±1.0mm, 4.6±0.5mm, 35±2.0mm, 0.8±0.05mm
    - KNP200: øDH 15.5±1.0mm, 5.2±0.5mm, 33±2.0mm, 0.8±0.05mm
    - KNP300: øDH 17.5±1.0mm, 6.2±0.5mm, 32±2.0mm, 0.8±0.05mm
    - KNP500: øDH 24.5±1.0mm, 8.2±0.5mm, 38±2.0mm, 0.8±0.05mm
    - KNP600 和 KNP700: øDH 24.5±1.0mm, 8.2±0.5mm, 38±2.0mm, 0.8±0.05mm
    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 阻值范围:
    - ±1% 精度:0.1Ω - 6.2KΩ
    - ±5% 精度:0.1Ω - 6.8KΩ
    - 温度系数:±300ppm/°C
    - 环境温度范围:-40°C 到 +200°C
    - 特殊值:可根据客户需求提供

    产品特点和优势


    1. 卓越的功率承载能力:多种功率等级可选,最高可达7W,满足高功率需求的应用。
    2. 广泛的阻值范围:从0.1Ω到6.2KΩ的精确阻值范围,确保在不同应用场合中的精准匹配。
    3. 高温稳定性:工作温度范围宽达-40°C到+200°C,适合各种严苛的工作环境。
    4. 高可靠性和抗老化性能:采用多层防燃涂层,符合UL-94V-0标准,能够在过载测试中保持良好性能。
    5. 高精度和温度稳定性:阻值精度为±1%,温度系数为±300ppm/°C,确保长时间运行下的稳定性能。

    应用案例和使用建议


    - 电源管理系统:高功率电阻器用于稳压电路,保证系统输出电压的稳定。
    - 通信设备:适用于各类电源转换和滤波电路,确保信号传输的可靠性。
    - 工业自动化控制:可以用于电机驱动和温度控制电路中,确保设备的安全稳定运行。

    使用建议:
    1. 在高温环境下使用时,需要按照手册要求对功率等级进行降额处理。
    2. 在实际应用中,应注意散热设计,避免电阻器因过热而损坏。

    兼容性和支持


    该系列产品与其他电子元件具有良好的兼容性,可以在多种电路设计中灵活使用。供应商提供了全面的技术支持和服务,包括产品选择指南、应用手册和技术咨询服务,以帮助用户更好地理解和应用这些电阻器。

    常见问题与解决方案


    - Q: 如何正确选择合适的功率等级?
    - A: 根据实际工作条件下的最大功率消耗进行选择,并参考手册中的功率降额曲线进行调整。
    - Q: 在高温环境下如何使用这些电阻器?
    - A: 可以参照手册中的功率降额曲线,适当降低功率等级使用。
    - Q: 阻值精度如何保证?
    - A: 每个批次出厂前均经过严格检测,确保阻值精度符合要求。

    总结和推荐


    综上所述,KNP系列的通过通孔安装的电阻器以其出色的功率承载能力和高可靠性,在各种应用场景中表现出色。特别适合需要高功率、宽温度范围和高精度的场合。强烈推荐此系列产品给需要高性能电阻器的工程师和采购人员。

KNP1WSJR-52-33R参数

参数
电阻值 33Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 9mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP1WSJR-52-33R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP1WSJR-52-33R KNP1WSJR-52-33R数据手册

KNP1WSJR-52-33R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0488 ¥ 0.4081
5000+ $ 0.0446 ¥ 0.3733
7500+ $ 0.0425 ¥ 0.3554
12500+ $ 0.04 ¥ 0.3351
17500+ $ 0.0386 ¥ 0.323
25000+ $ 0.0372 ¥ 0.3112
62500+ $ 0.0341 ¥ 0.285
125000+ $ 0.0321 ¥ 0.2687
250000+ $ 0.0307 ¥ 0.2572
库存: 5000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 1020.25
直接购买
加入购物车
