FMP100JB-52-0R51

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 510mΩ ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JB-52-0R51
供应商: 海外现货
标准整包数: 1

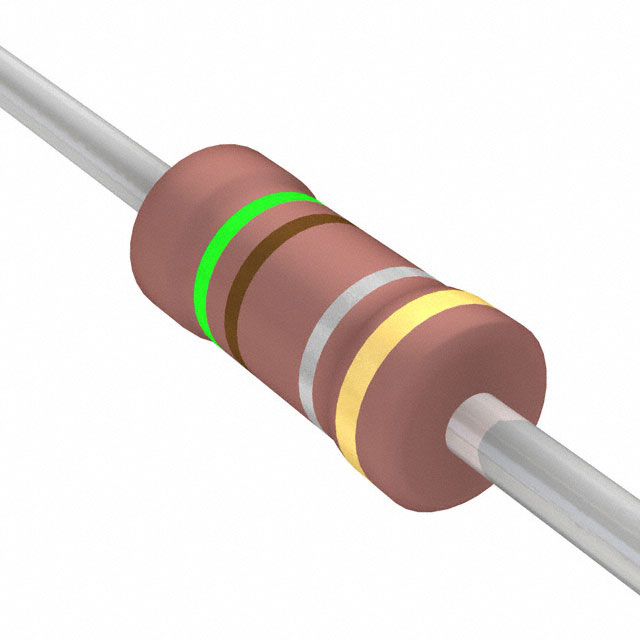

YAGEO/台湾国巨 通孔电阻 FMP100JB-52-0R51

FMP100JB-52-0R51概述


    产品简介


    FMP 系列金属膜高功率电阻器 是一种通过孔式设计的超小型金属膜电阻器。这些电阻器采用真空溅射系统,将多层混合金属合金和钝化材料沉积到经过精心处理的高纯度陶瓷基板上。它们经过螺旋沟槽加工并在两端焊接锡连接铜引线,最后涂上一层粉红色的漆涂层。该系列电阻器主要用于需要高功率和高可靠性应用场景,广泛应用于工业自动化、电源管理、通信设备等领域。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 尺寸(直径高) | 3.4±0.3mm 1.9±0.2mm | 6.3±0.5mm 2.4±0.2mm | 9.0±0.5mm 3.9±0.3mm | 11.5±1.0mm 4.5±0.5mm | 15.5±1.0mm 5.0±0.5mm |
    | 功率等级 | 1/2W | 1W | 2W | 3W |
    | 最大工作电压 | 200V | 350V | 500V | 750V |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V |
    | 电阻范围 | 1Ω - 4.7MΩ |
    | 工作温度范围 | -55°C 到 +155°C |
    | 温度系数 | ±100ppm/°C |
    | 焊接能力 | 245±5°C下3±0.5秒内最小覆盖率为95% |

    产品特点和优势


    1. 高功率密度:FMP 系列能够承受较高的功率负载,适用于需要高功率的应用场景。
    2. 超小型设计:尽管体积小巧,但依然保持了高可靠性和稳定性。
    3. 高温适应性:工作温度范围宽广,从-55°C 到 +155°C,使其能够在极端环境中稳定工作。
    4. 抗老化性:采用金属膜技术,提高了使用寿命和稳定性。

    应用案例和使用建议


    应用案例:
    - 在通信设备中用于稳压电路;
    - 在电源管理模块中提供精确的电流限制;
    - 在工业自动化控制系统中作为信号调节元件。
    使用建议:
    - 当环境温度超过70°C时,要根据提供的降额曲线进行功率降额,以确保正常工作。
    - 确保连接焊点牢固,避免因振动导致断开。
    - 在焊接过程中注意控制温度,避免过高温度导致损坏。

    兼容性和支持


    - FMP 系列电阻器可以与其他常见的电子设备和模块无缝集成,具有良好的兼容性。
    - 生产商提供了详尽的技术支持和售后服务,包括但不限于在线技术支持、现场安装指导以及定期维护计划。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中焊点脱落 | 严格按照规范操作,确保焊点牢固。 |
    | 使用中发现电阻值变化 | 检查是否超过了最大工作电压或温度范围。 |
    | 长时间使用后性能下降 | 定期进行维护和检查,更换老化元件。 |

    总结和推荐


    FMP 系列金属膜高功率电阻器凭借其高功率密度、超小型设计以及优异的高温适应性,适用于多种高要求应用场景。在广泛的测试验证下,其表现出色的性能和可靠性使其成为市场的优选。我们强烈推荐该系列产品用于需要高性能电阻器的场合。

FMP100JB-52-0R51参数

参数
电阻值 510mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FMP100JB-52-0R51数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JB-52-0R51 FMP100JB-52-0R51数据手册

FMP100JB-52-0R51封装设计

查看详情并下载
Symbol
Footprint
3D Model
