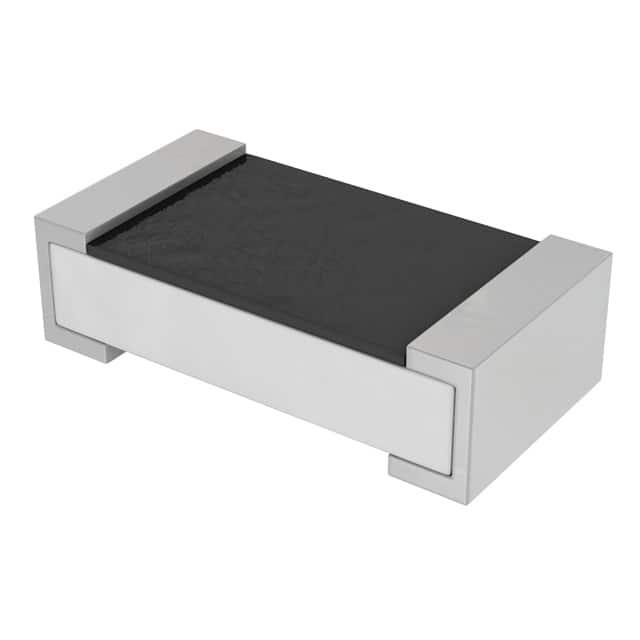

PE0402FRF470R039L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 39mΩ ±1% 250mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*500μm
供应商型号: A-PE0402FRF470R039L
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 PE0402FRF470R039L

PE0402FRF470R039L概述


    产品简介


    PEL系列电流传感器是雅格电子(Yageo)推出的一种低温度系数电阻(Low TCR)的表面贴装器件,适用于多种应用场景。这些电流传感器采用金属薄膜陶瓷基板制造,确保了其在消费电子、计算机、电信、工业电源供应、汽车以及替代能源等领域中的广泛应用。产品具有AEC-Q200认证,符合无卤素环氧树脂和RoHS标准,旨在减少对环境的有害影响,提高组件和设备的可靠性。

    技术参数


    PEL系列电流传感器的主要技术规格如下:
    - 尺寸:0201、0402、0603、0805、1206、2010、2512
    - 电阻范围:5 mΩ至910 mΩ
    - 额定功率:不同尺寸对应不同的额定功率,具体参见表格
    - 工作温度范围:
    - PE0201至PE0402:-55°C至+125°C
    - PE0603至PE2512:-55°C至+170°C
    - 温度系数:±50 ppm/°C 至 ±350 ppm/°C(视型号而定)
    - 包装类型:纸带盘(R)或凸版带(K)
    - 电气特性:额定电压根据电阻值和额定功率计算得出

    产品特点和优势


    PEL系列电流传感器具备以下显著优势:
    - 高可靠性:通过AEC-Q200认证,适合严苛的应用环境。
    - 环保设计:无卤素环氧树脂,符合RoHS标准,减少环境污染。
    - 低TCR:采用低温度系数材料,保证精度和稳定性。
    - 宽阻值范围:提供广泛的电阻值选择,满足多样化需求。
    - 多种尺寸可选:从0201到2512,适用于各种电路布局。

    应用案例和使用建议


    这些电流传感器广泛应用于各种电子产品中,例如:
    - 电动汽车电池管理系统:通过监测电池状态来优化充电效率。
    - 电源转换电路:用于监控电流流动,确保高效稳定的能量传输。
    - 家用电器:如空调、冰箱等,确保安全可靠的电力使用。
    使用建议:
    - 在选择型号时,需要根据实际应用场景和所需的精度来选择适当的阻值范围和尺寸。
    - 确保正确的焊接条件以保持器件的可靠性和精度。

    兼容性和支持


    PEL系列电流传感器具有良好的兼容性,可与其他主流电子元件配套使用。制造商提供详尽的技术支持和维护服务,包括样品请求、技术支持、质量控制等。如需进一步了解,请联系当地销售办公室、分销商或代表。

    常见问题与解决方案


    1. Q:如何确定合适的型号?
    - A:参考所需的应用场景和预期的电阻范围及精度要求来选择合适尺寸和阻值范围的产品。
    2. Q:在高温环境下运行时,电流传感器性能是否会受影响?
    - A:不会,这些传感器的工作温度范围为-55°C至+170°C,能够适应大多数严苛的工业环境。
    3. Q:是否可以承受脉冲负载?
    - A:能承受高达5倍额定功率的脉冲负载,具体可参见测试标准和技术参数表。

    总结和推荐


    综上所述,PEL系列电流传感器以其广泛的阻值范围、卓越的温度稳定性和强大的环境适应性,在多个行业中有广泛的应用前景。无论是在消费电子还是工业级应用中,这些电流传感器都表现出色。因此,对于寻求高性能、高可靠性的电流监测解决方案的工程师而言,推荐选用PEL系列电流传感器。

PE0402FRF470R039L参数

参数
电阻值 39mΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE0402FRF470R039L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE0402FRF470R039L PE0402FRF470R039L数据手册

PE0402FRF470R039L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.312
100+ ¥ 1.5189
1000+ ¥ 1.0299
5000+ ¥ 0.7095
10000+ ¥ 0.5052
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.31
直接购买
加入购物车
