AA2010JK-078K2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 8.2KΩ ±5% 750mW ±150ppm/℃ 2010 贴片安装 5mm*2.5mm*650μm
供应商型号: ZT-AA2010JK-078K2L
供应商: 海外现货
标准整包数: 1

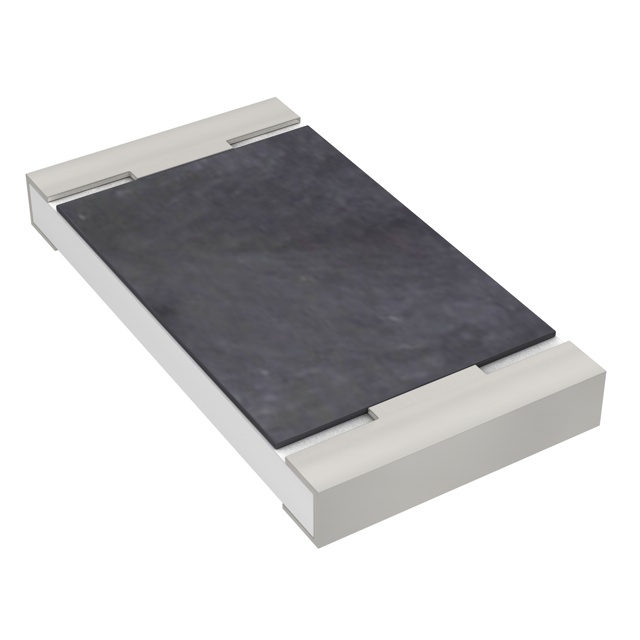

YAGEO/台湾国巨 贴片电阻 AA2010JK-078K2L

AA2010JK-078K2L概述

    文章标题:Yageo AA系列抗硫化芯片电阻技术手册

    产品简介


    Yageo公司生产的AA系列抗硫化芯片电阻是专门设计用于汽车电子领域的高品质电子元件。这些电阻器采用厚膜制造工艺,适用于多种尺寸(0201至2512),提供±5%、±1%和±0.5%三种精度等级。AA系列芯片电阻以其卓越的硫化环境抵抗能力、符合AEC-Q200标准及环保材料使用而著称。

    技术参数


    以下是AA系列抗硫化芯片电阻的技术参数和电气特性:
    | 参数 | 规格 |

    | 尺寸 | 0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512 |
    | 精度 | ±5%, ±1%, ±0.5% |
    | 工作温度范围 | -55°C至+155°C |
    | 最大工作电压 | AA0201: 25V, AA0402: 50V, 其他型号:200V |
    | 最大过载电压 | AA0201: 50V, 其他型号:500V |
    | 击穿电压 | 50V(AA0201),其他型号:300V |
    | 温度系数 | ±300ppm/°C(AA0201, 1Ω| 额定电流 | AA0201: 0.5A, 其他型号:2A |
    | 最大电流 | AA0201: 1.0A, 其他型号:10A |

    产品特点和优势


    AA系列抗硫化芯片电阻具有以下特点和优势:
    - 硫化环境抵抗能力:能够在含有硫化物的环境中稳定工作。
    - AEC-Q200认证:符合汽车行业质量标准。
    - 低湿度敏感性:MSL1级,降低因潮湿导致的失效风险。
    - 环保材料:采用无卤素环氧树脂,RoHS合规,减少环境污染。
    - 高可靠性和一致性:自动光学检测确保每个电阻器的质量。

    应用案例和使用建议


    AA系列抗硫化芯片电阻广泛应用于汽车电子系统中,如发动机控制单元、车身控制系统和安全设备。这些电阻器特别适合需要在恶劣环境下长期稳定工作的应用场合。
    使用建议:
    - 在安装过程中注意防潮措施,以避免湿度过高引起的失效。
    - 选择适当的额定功率以适应不同的工作条件,确保电阻器在安全范围内工作。

    兼容性和支持


    AA系列抗硫化芯片电阻与其他标准表面贴装技术(SMT)兼容,可以方便地集成到现有电路板设计中。Yageo公司提供详细的产品文档和技术支持,帮助用户正确使用和维护这些电阻器。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    | 问题 | 解决方案 |

    | 安装后电阻值异常波动 | 检查电路板是否潮湿,重新进行干燥处理 |
    | 电阻器在高温环境下稳定性差 | 选择更高温度等级的型号,确保在允许的工作温度范围内使用 |
    | 使用时出现过热现象 | 降低工作电压,保证不超过最大工作电压 |

    总结和推荐


    Yageo AA系列抗硫化芯片电阻以其出色的硫化环境抵抗能力和AEC-Q200认证,在汽车电子领域表现出色。这些电阻器不仅提供了良好的电气特性和稳定性,还符合环保标准。对于要求高性能和高可靠性的应用,我们强烈推荐使用AA系列抗硫化芯片电阻。
    本文通过对Yageo AA系列抗硫化芯片电阻的技术参数、应用案例、兼容性支持等方面的详细介绍,为读者提供了一份全面的产品技术手册。希望这些信息能够帮助用户更好地理解和使用这些优质的电子元件。

AA2010JK-078K2L参数

参数
电阻值 8.2KΩ
精度 ±5%
额定功率 750mW
温度系数 ±150ppm/℃
长*宽*高 5mm*2.5mm*650μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA2010JK-078K2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA2010JK-078K2L AA2010JK-078K2L数据手册

AA2010JK-078K2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
