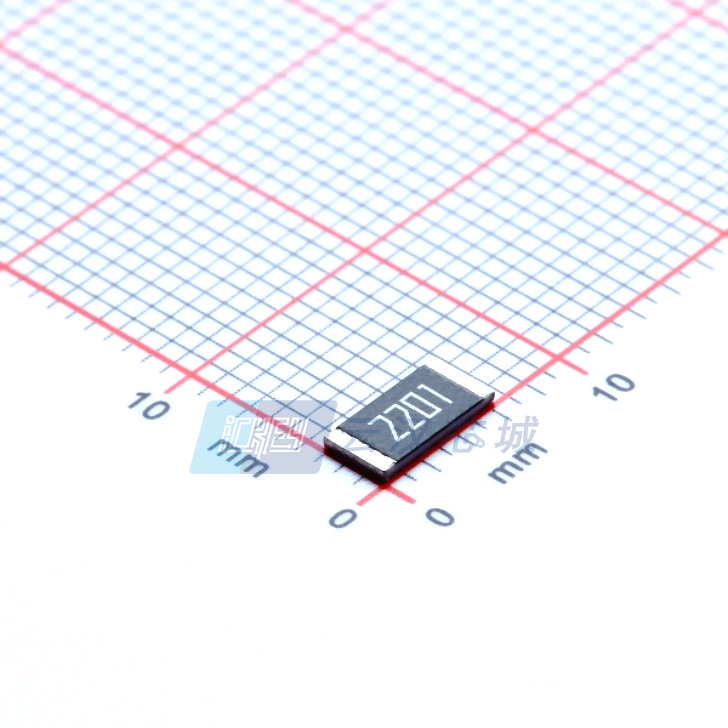

AC2512FK-072K2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.2KΩ ±1% 1W ±100ppm/℃ 2512 贴片安装 6.35mm*3.1mm*650μm
供应商型号: AC2512FK-072K2L
供应商: 国内现货
标准整包数: 4000
YAGEO/台湾国巨 贴片电阻 AC2512FK-072K2L

AC2512FK-072K2L概述


    产品简介


    厚膜芯片电阻(Automotive Grade)AC系列
    AC系列是一系列用于汽车电子及工业应用的厚膜芯片电阻。它们具有多种尺寸,包括0201到2512,能够满足不同应用场景的需求。这些电阻器的主要功能是提供稳定的电流控制,适用于各种通用电路设计。

    技术参数


    - 精度等级:±5%, ±1%, ±0.5%
    - 尺寸:0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - 包装方式:纸带卷盘(R)和嵌式卷盘(K)
    - 温度系数:±200 ppm/°C
    - 最大工作电压:根据型号不同,范围从25V到500V
    - 额定功率:各型号的额定功率如下:
    - AC0201: 1/20W
    - AC0402: 1/16W, 1/8W
    - AC0603: 1/10W, 1/5W
    - AC0805: 1/8W, 1/4W
    - AC1206: 1/4W, 1/2W
    - AC1210: 1/2W, 1W
    - AC1218: 1W, 1.5W
    - AC2010: 3/4W, 1.25W
    - AC2512: 1W, 2W

    产品特点和优势


    - AEC-Q200认证:符合汽车电子行业严格标准
    - 低湿度敏感度:MSL等级为1,提高了产品的可靠性
    - 环保材料:卤素无卤素、RoHS合规,减少对环境的污染
    - 高可靠性和质量保证:采用全自动光学检测(AOI),100%前处理
    - 精确的激光调整:确保每个电阻器的值都在容差范围内

    应用案例和使用建议


    - 汽车电子:适用于仪表板、传感器、控制器等
    - 工业应用:可用于工业自动化设备、仪器仪表
    使用建议:
    - 在高温环境下使用时,建议进行适当的散热设计,以避免过热损坏。
    - 在选择型号时,应根据具体应用场景选择合适的尺寸和功率等级。

    兼容性和支持


    - 兼容性:AC系列可与其他电子元器件和设备兼容
    - 厂商支持:制造商提供详细的安装指南和技术支持

    常见问题与解决方案


    - Q: 使用过程中发现电阻器精度不稳定?
    - A: 检查环境温度和湿度是否符合规范要求,必要时可以增加外部散热措施。
    - Q: 产品损坏后如何维修?
    - A: 如需更换,请联系销售部门获取售后服务信息。

    总结和推荐


    综上所述,AC系列厚膜芯片电阻凭借其出色的性能、环保特性和严格的测试标准,在汽车电子及工业应用领域表现出色。它具有宽广的应用范围和灵活的尺寸选择,是一款值得信赖的产品。如果你需要高性能、高可靠性的电阻器,AC系列是一个非常好的选择。我们强烈推荐在相关项目中使用这款产品。

AC2512FK-072K2L参数

参数
电阻值 2.2KΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.35mm*3.1mm*650μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC2512FK-072K2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC2512FK-072K2L AC2512FK-072K2L数据手册

AC2512FK-072K2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1594
40000+ ¥ 0.1546
库存: 20000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 637.6
