KNP2WSJT-73-1R1

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.1Ω ±5% 2W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: ZT-KNP2WSJT-73-1R1
供应商: 海外现货
标准整包数: 1

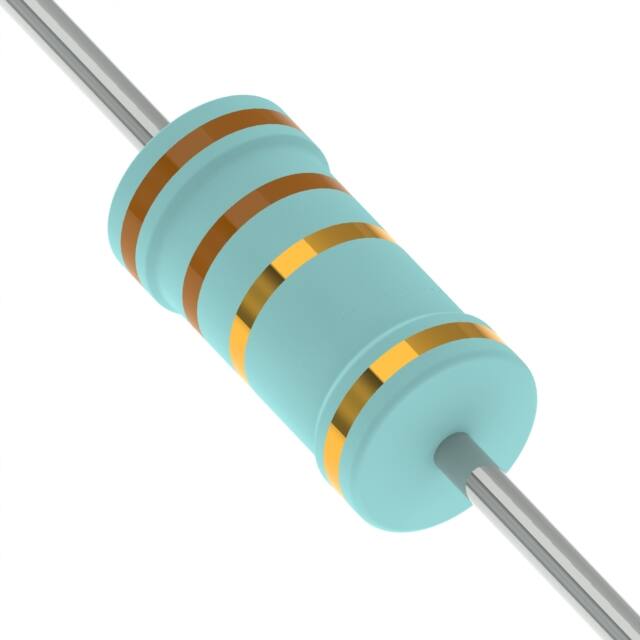

YAGEO/台湾国巨 通孔电阻 KNP2WSJT-73-1R1

KNP2WSJT-73-1R1概述


    产品简介


    这款通孔电阻(Thru-Hole Resistor)是采用标准型号设计的正常和迷你型系列,包括KNP-25到KNP-700等多个型号。该电阻器的核心是由电阻丝单层缠绕在陶瓷棒上,并通过焊接工艺将电解铜连接线焊接到端帽上。这种结构不仅能够确保电阻值稳定可靠,还具备优异的机械强度和热稳定性。这些电阻器广泛应用于各种电路设计中,如消费电子产品、工业控制设备、通讯设备等。

    技术参数


    以下是所列电阻器的技术规格:
    | 型号 | 长度(L) | 直径(D) | 引脚长度(L) | 阻值范围(±1%) | 阻值范围(±5%) | 最大工作电压(V) | 温度系数(ppm/°C) |

    | KNP-25 | 6.3±0.5 | 2.5±0.3 | 28±2.0 | 0.1Ω - 150Ω | 0.1Ω - 200Ω ±300 |
    | KNP-50 | 9.0±0.5 | 3.5±0.3 | 26±2.0 | 0.1Ω - 750Ω | 0.1Ω - 800Ω ±300 |
    | KNP100 | 11.5±1.0 | 4.6±0.5 | 35±2.0 | 0.1Ω - 1.5KΩ | 0.1Ω - 2.2KΩ ±300 |
    | KNP200 | 15.5±1.0 | 5.2±0.5 | 33±2.0 | 0.1Ω - 2.4KΩ | 0.1Ω - 2.7KΩ ±300 |
    | KNP300 | 17.5±1.0 | 6.2±0.5 | 32±2.0 | 0.1Ω - 3.3KΩ | 0.1Ω - 3.9KΩ ±300 |
    | KNP400 | 24.5±1.0 | 8.2±0.5 | 38±2.0 | 0.1Ω - 6.2KΩ | 0.1Ω - 6.8KΩ ±300 |
    | KNP500, KNP600, KNP700 | 24.5±1.0 | 8.2±0.5 | 38±2.0 | 0.1Ω - 1.5KΩ, 0.1Ω - 2.2KΩ | 0.1Ω - 1.5KΩ, 0.1Ω - 2.2KΩ ±300 |
    这些型号电阻器的工作温度范围为-40°C至+200°C,具有较高的抗热性,能够在高温环境下稳定工作。同时,所有型号均具备±300 ppm/°C的温度系数,保证了其温度稳定性。

    产品特点和优势


    - 高可靠性:使用高品质电阻丝及陶瓷芯,确保电阻器在长时间使用中仍能保持稳定的阻值。
    - 宽广的温度范围:能够在极端环境下工作,适应-40°C至+200°C的温度范围,广泛适用于各种复杂环境。
    - 多种功率选择:从1/4W到7W不等的功率等级,可根据实际需求选择不同功率的型号。
    - 优越的防护性能:火焰防护多层涂层符合UL-94V-0标准,提供出色的防火保护。
    - 高稳定性:符合IEC 60115-1的测试标准,确保在过载和高低温循环下的性能稳定。

    应用案例和使用建议


    应用案例
    1. 工业自动化:在某些需要高精度和高稳定性的场合,如自动化生产线上的传感器接口,这些电阻器可以作为信号调理电路中的关键元件,确保信号的准确性。
    2. 电源设备:电源设备通常要求电路中的电阻具有高耐压能力,以防止电流波动对整个系统造成损害。这些电阻器可直接应用于此类设备中,提升系统的安全性和可靠性。
    3. 通讯设备:在通信设备中,特别是在高频应用场合下,高稳定性和低温度漂移是关键要求。因此,这些电阻器也常常用于通信设备的设计中。
    使用建议
    1. 环境温度管理:由于其功率额定值受环境温度影响较大,在高温环境下应考虑降额使用,遵循手册中提供的降额曲线。
    2. 阻值选择:根据实际电路的需求,选择合适的阻值范围以确保电阻器发挥最佳效能。
    3. 安装位置:尽量避免将电阻器安装在散热不良的位置,以防过热导致性能下降。

    兼容性和支持


    这些通孔电阻与大多数常见的电路板相兼容,可以方便地集成到现有设计中。制造商提供详尽的技术文档和支持服务,包括安装指南、故障排查手册和售后咨询服务,帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境中电阻器出现异常 | 确认负载情况并适当降低功率 |
    | 阻值偏离标准值 | 检查是否存在环境因素干扰(如温度)|
    | 无法通过高温测试 | 检查产品是否符合相关标准 |
    | 阻值漂移 | 调整环境条件并重新测试 |

    总结和推荐


    总的来说,这些通孔电阻以其卓越的性能、广泛的温度适用性和优良的稳定性在市场上表现出色。它们适用于众多应用场景,尤其是需要高精度和高可靠性的场合。尽管价格可能略高于普通电阻器,但考虑到其稳定性和耐用性,这绝对是一笔值得的投资。我们强烈推荐这些电阻器用于任何需要高性能电阻器的应用中。

KNP2WSJT-73-1R1参数

参数
电阻值 1.1Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

KNP2WSJT-73-1R1数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP2WSJT-73-1R1 KNP2WSJT-73-1R1数据手册

KNP2WSJT-73-1R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
