FMP100JT-52-15R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 15Ω ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-15R
供应商: 海外现货
标准整包数: 1

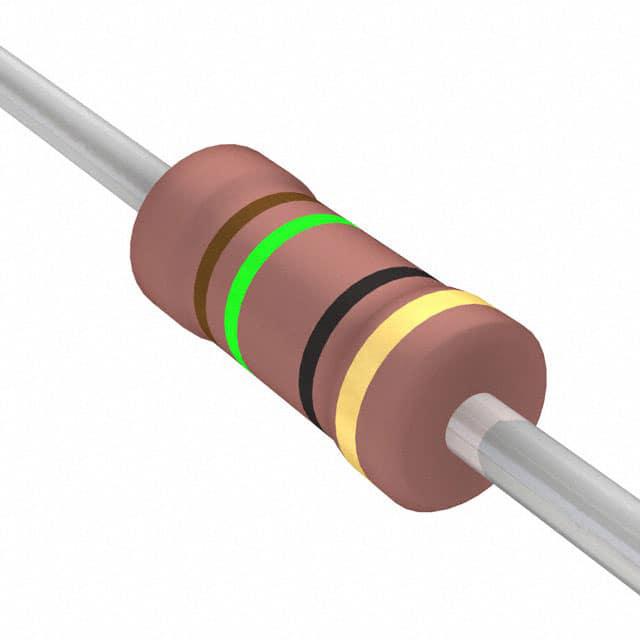

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-15R

FMP100JT-52-15R概述

    通过孔电阻(Through-Hole Resistor)技术手册

    产品简介


    本手册介绍的是FMP系列金属膜高功率电阻器。这些电阻器采用真空溅射系统,在经过精心处理的高规格陶瓷基板上沉积多层混合金属合金和保护材料。切割螺旋沟槽后,焊接电解铜引线。最终通过粉红色耐热漆进行涂覆。这种结构设计使得FMP系列电阻器不仅能够提供稳定的电阻值,还具备良好的耐高温、耐过载及抗潮能力。

    技术参数


    | 参数 | 规格 |

    | 尺寸(mm) | FMP-50: 3.4±0.3 x 1.9±0.2 x 28±2.0;FMP100: 6.3±0.5 x 2.4±0.2 x 28±2.0;FMP200: 9.0±0.5 x 3.9±0.3 x 26±2.0;FMP3WS: 11.5±1.0 x 4.5±0.5 x 35±2.0;FMP300: 15.5±1.0 x 5.0±0.5 x 33±2.0;FMP4WV: 17.0±1.0 x 7.5±0.5 x 32±2.0; |
    | 功率等级 | 1/2W, 1W, 2W, 3W, 4W |
    | 阻值精度 | ±1%, ±5% |
    | 温度系数(TCR) | ±100ppm/°C |
    | 最大连续工作电压 | FMP-50: 200V; FMP100: 350V; FMP200: 500V; FMP3WS: 750V |
    | 最大过载电压 | FMP-50: 400V; FMP100: 600V; FMP200: 700V; FMP3WS: 1,000V |

    产品特点和优势


    - 高稳定性:采用金属薄膜技术,能够在广泛的温度范围内保持阻值稳定。
    - 高可靠性:符合UL-94V-0阻燃标准,并且通过过载测试(UL-1412)。
    - 多种功率等级选择:覆盖1/2W至4W,适用于不同应用场景。
    - 广泛的工作温度范围:-55°C至+155°C,适应严苛环境需求。

    应用案例和使用建议


    FMP系列电阻器在工业控制、医疗设备、电源管理等多个领域均有广泛应用。例如,在电源转换电路中,它们可以有效地帮助电路稳定工作。在使用时,用户应确保遵循手册中关于功率等级降额的规定,以防止过热损坏。此外,对于长期处于高温环境的应用,建议选择更高功率等级的产品,并注意散热设计。

    兼容性和支持


    FMP系列电阻器兼容多种电路设计,支持与其他标准组件配合使用。制造商提供了详尽的技术支持文档,并可为特殊要求提供定制化服务。如有任何技术疑问,可通过制造商的官方渠道获取支持。

    常见问题与解决方案


    1. 过热损坏:严格按照手册中的功率等级降额曲线操作,必要时添加外部散热装置。
    2. 工作电压超限:检查并确保实际工作电压不超过最大连续工作电压。
    3. 电阻值漂移:确认环境温度未超出规定的范围,并定期校准以确保测量准确性。

    总结和推荐


    FMP系列金属膜高功率电阻器凭借其优异的性能参数和广泛的工作温度范围,是各种电子设备的理想选择。无论是对于工业级还是消费级产品,都能提供可靠的电阻解决方案。综上所述,强烈推荐在需要高可靠性和高稳定性的应用场景中使用FMP系列电阻器。

FMP100JT-52-15R参数

参数
电阻值 15Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-15R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-15R FMP100JT-52-15R数据手册

FMP100JT-52-15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
