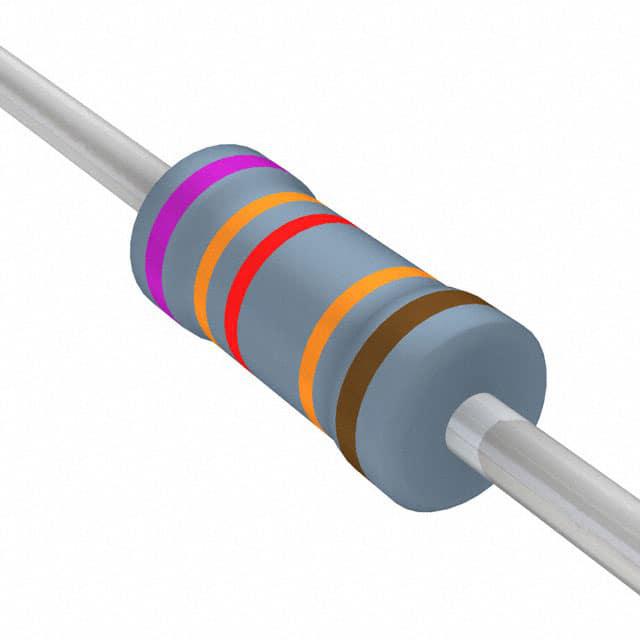

MFR50SFTE52-732K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 732KΩ ±1% 500mW ±50ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 603-MFR50SFTE52-732K
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 MFR50SFTE52-732K

MFR50SFTE52-732K概述

    高品质通过孔电阻器技术手册

    产品简介


    通过孔电阻器(Through-Hole Resistor)是电子电路中不可或缺的基础组件,广泛应用于各种电路设计中,例如电源管理、信号调节、电流限制等领域。该系列电阻器采用先进的真空溅射系统制造,确保了高精度和稳定的性能。

    技术参数


    - 功率等级: 1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻容差: ±0.5%, ±1%, ±2%, ±5%
    - 温度系数: ±50ppm/°C, ±100ppm/°C
    - 额定连续工作电压 (RCWV): 功率等级 × 电阻值或最大工作电压,以两者中较小者为准
    - 最大工作电压:
    - 1/6W: 200V
    - 1/4W: 250V
    - 1/2W: 300V
    - 1W: 350V
    - 2W: 400V
    - 3W: 500V
    - 最大过载电压:
    - 1/6W: 400V
    - 1/4W: 500V
    - 1/2W: 600V
    - 1W: 700V
    - 2W: 800V
    - 3W: 1,000V
    - 绝缘耐压测试:
    - 1/6W: 300V
    - 1/4W: 400V
    - 1/2W: 500V
    - 1W: 700V
    - 2W: 1,000V
    - 3W: 1,000V
    - 操作温度范围: -55°C 至 +155°C

    产品特点和优势


    1. 高精度与稳定性:金属膜电阻器具有出色的温度稳定性和低温度系数,保证了高精度和稳定性。
    2. 宽广的工作温度范围:能够在极端环境下保持稳定性能,适用于工业控制和汽车电子等领域。
    3. 卓越的耐久性:具备出色的耐湿热性、抗振动能力和高温老化稳定性,确保长期可靠运行。
    4. 易于焊接:符合IEC 60115-1标准,提供优良的可焊性。

    应用案例和使用建议


    - 开关电源:用于电流限制和电压调节。
    - 信号调节电路:确保电路输出稳定。
    - 加热系统:用于温度测量和控制。
    使用建议:
    - 在高温环境中使用时,需根据手册中的降额曲线降低功耗,以延长使用寿命。
    - 定期进行性能测试,确保电阻器始终处于最佳状态。

    兼容性和支持


    这些电阻器与其他主流电子元器件兼容,能够轻松集成到现有电路设计中。制造商提供了详尽的技术支持和维护服务,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 问题: 高温环境下电阻器寿命缩短。
    - 解决方案: 严格按照手册中的降额曲线操作,在高温环境下降低功耗。
    2. 问题: 焊接后出现焊锡覆盖不良。
    - 解决方案: 检查焊接工艺是否符合标准,必要时重新焊接。
    3. 问题: 温度波动导致电阻值变化。
    - 解决方案: 选择更高精度的电阻器或考虑采用温度补偿电路。

    总结和推荐


    总结:通过孔金属膜电阻器以其高精度、稳定性、宽工作温度范围和优异的耐久性,成为了许多关键应用领域的理想选择。该系列电阻器不仅性能优越,而且提供多种功率等级,满足不同应用场景的需求。
    推荐:强烈推荐在需要高精度和稳定性的电子设计项目中使用这些电阻器。对于那些对温度敏感的应用,应特别注意按手册要求降额使用,以确保长期可靠性。

MFR50SFTE52-732K参数

参数
电阻值 732KΩ
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

MFR50SFTE52-732K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR50SFTE52-732K MFR50SFTE52-732K数据手册

MFR50SFTE52-732K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0207 ¥ 0.1749
1000+ $ 0.0196 ¥ 0.1652
5000+ $ 0.0154 ¥ 0.1301
10000+ $ 0.0119 ¥ 0.1004
25000+ $ 0.0108 ¥ 0.0913
库存: 8211
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
直接购买
加入购物车
