FMP200JT-52-220K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 220KΩ ±5% 2W ±100ppm/℃ 通孔安装 9mm(长度)
供应商型号: FMP200JT-52-220K
供应商: 国内现货
标准整包数: 1000

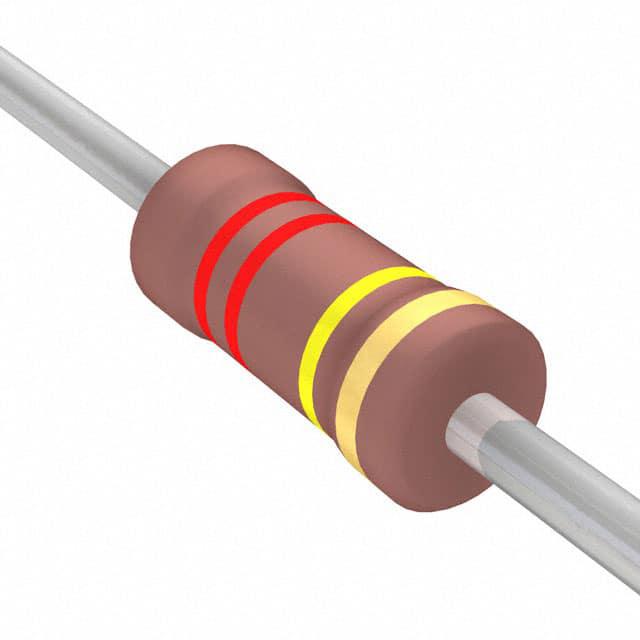

YAGEO/台湾国巨 通孔电阻 FMP200JT-52-220K

FMP200JT-52-220K概述

    电子元器件产品技术手册:金属薄膜高功率电阻(FMP系列)

    产品简介


    金属薄膜高功率电阻(FMP系列)是专为需要高稳定性和可靠性的应用设计的产品。该系列产品采用真空溅射系统,在经过精心处理的高纯度陶瓷基板上沉积多层混合金属合金及保护材料,随后通过螺旋沟槽技术切割成所需的阻值,并通过焊接工艺连接铜质引线。此外,FMP系列电阻还具有超微型设计和多层防燃涂层,使其符合UL-94V-0标准,从而确保在恶劣环境下的长期稳定运行。

    技术参数


    | 规格 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    | :: | :: | :: | :: | :: | :: |
    | 长度 (L) | 3.4±0.3 mm | 6.3±0.5 mm | 9.0±0.5 mm | 11.5±1.0 mm | 15.5±1.0 mm |
    | 直径 (øD) | 1.9±0.2 mm | 2.4±0.2 mm | 3.9±0.3 mm | 4.5±0.5 mm | 5.0±0.5 mm |
    | 引脚间距 (H) | 28±2.0 mm | 28±2.0 mm | 26±2.0 mm | 35±2.0 mm | 33±2.0 mm |
    | 引脚直径 (ø) | 0.45±0.05 mm | 0.55±0.05 mm | 0.55±0.05 mm | 0.8±0.05 mm | 0.8±0.05 mm |
    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    | :: | :: | :: | :: | :: | :: |
    | 功率等级 | 1/2W | 1W | 2W | 3W | 3W |
    | 最大工作电压 | 200V | 350V | 500V | 750V | 750V |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V | 1,000V |
    | 绝缘耐压 | 300V | 500V | 500V | 500V | 500V |
    | 阻值范围 | 1Ω - 4.7MΩ (E24 & E96系列值) | 1Ω - 4.7MΩ (E24 & E96系列值) | 1Ω - 4.7MΩ (E24 & E96系列值) | 1Ω - 4.7MΩ (E24 & E96系列值) | 1Ω - 4.7MΩ (E24 & E96系列值) |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 温度系数 | ±100ppm/°C, ±50ppm/°C (FMP-50 & FMP100类型, R ≥ 10RΩ) | ±100ppm/°C, ±50ppm/°C (FMP-50 & FMP100类型, R ≥ 10RΩ) | ±100ppm/°C, ±50ppm/°C (FMP-50 & FMP100类型, R ≥ 10RΩ) | ±100ppm/°C, ±50ppm/°C (FMP-50 & FMP100类型, R ≥ 10RΩ) | ±100ppm/°C, ±50ppm/°C (FMP-50 & FMP100类型, R ≥ 10RΩ) |

    产品特点和优势


    1. 高稳定性:采用多层金属薄膜技术,确保在极端条件下的阻值稳定。
    2. 高可靠性:满足UL-94V-0和UL-1412标准,具备良好的防火性能。
    3. 适应性强:宽泛的工作温度范围(-55°C 至 +155°C),适合各种严苛环境。
    4. 超微型设计:提供多种尺寸选择,适用于空间受限的应用场合。

    应用案例和使用建议


    1. 工业控制:广泛应用于电机驱动电路中,保证电流稳定,防止过热现象发生。
    2. 通信设备:用于电源转换模块中,吸收瞬时电流冲击。
    3. 消费电子:适用于家电设备中,提高整体安全性和稳定性。
    使用建议:在选择具体型号时,根据实际应用需求确定所需功率等级和最大工作电压。同时,在安装过程中应注意散热设计,避免长时间处于过负荷状态导致损坏。

    兼容性和支持


    该系列产品与其他主流电子元器件具有良好兼容性,可直接替代同类产品。制造商提供了全面的技术文档和支持服务,包括详细的电气特性、安装指南以及故障排查手册。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 安装后出现异常高温 | 检查是否存在不良接触点或过载情况,调整负载 |
    | 表面标记脱落 | 使用适当溶剂擦拭并重新涂抹 |
    | 无法正常焊接 | 确认焊接温度和时间设置正确 |

    总结和推荐


    总体而言,FMP系列金属薄膜高功率电阻凭借其卓越的性能表现和广泛的适用范围,在工业自动化、通信设备和消费电子产品等多个领域展现出巨大潜力。对于追求高性能和高可靠性的应用来说,FMP系列无疑是一个理想的选择。我们强烈推荐使用这一系列的产品以实现更高效能的应用开发。

FMP200JT-52-220K参数

参数
电阻值 220KΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

FMP200JT-52-220K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JT-52-220K FMP200JT-52-220K数据手册

FMP200JT-52-220K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1682
10000+ ¥ 0.1632
库存: 6000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 168.2
