AT1206CRD0752K3L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 52.3KΩ ±0.25% 250mW ±25ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: ZT-AT1206CRD0752K3L
供应商: 海外现货
标准整包数: 1

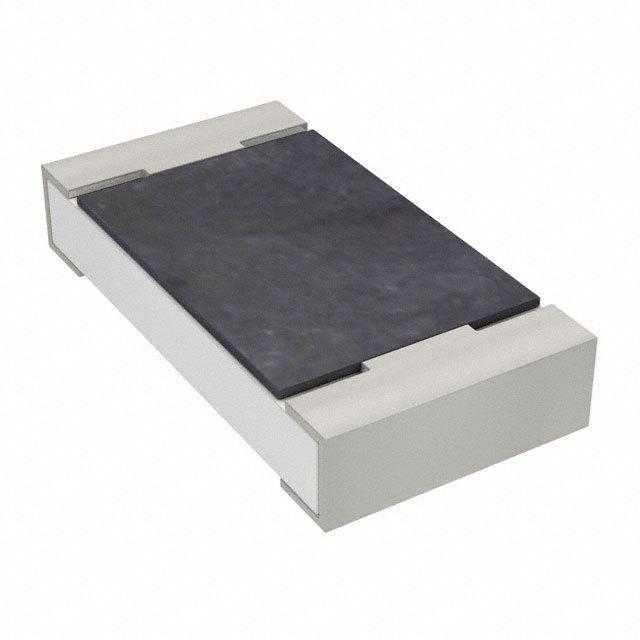

YAGEO/台湾国巨 贴片电阻 AT1206CRD0752K3L

AT1206CRD0752K3L概述

    高精度薄膜芯片电阻器 —— AT系列

    产品简介


    本产品为AT系列高精度薄膜芯片电阻器,符合汽车级标准。该系列产品广泛应用于汽车电子、工业及医疗设备、测试测量仪器和电信领域。AT系列采用先进的薄层制造工艺,具备出色的稳定性和精确度,且所有产品均通过RoHS认证并符合无卤素标准。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0402 / 0603 / 0805 / 1206 |
    | 容差 | ± 0.1% / ± 0.25% / ± 0.5% / ± 1% |
    | 温度系数 | ± 15 ppm/°C / ± 25 ppm/°C / ± 50 ppm/°C |
    | 功率等级 | AT0402:1/16W;AT0603:1/10W;AT0805:1/8W;AT1206:1/4W |
    | 工作温度范围 | -55 °C 到 +155 °C |
    | 最大工作电压 | AT0402:50V;AT0603:75V;AT0805:150V;AT1206:200V |
    | 电阻范围 | 10Ω 至 1MΩ |

    产品特点和优势


    1. AEC-Q200认证:适用于严苛的汽车环境。
    2. 抗硫化:在含有硫的大气环境中表现出色。
    3. 湿度敏感等级:MSL 1级。
    4. 环保材料:符合RoHS标准,不含有害物质。
    5. 高可靠性:高组件和设备可靠性,适用于高要求的应用场合。

    应用案例和使用建议


    1. 汽车电子:如ABS系统、安全气囊等关键部件,确保高可靠性和稳定性。
    2. 工业和医疗设备:对高精度和长期稳定性有较高要求的应用,如精密仪器和医疗器械。
    3. 测试测量设备:要求高精度和可重复性的应用场景。
    4. 电信设备:对电磁干扰和温度变化具有严格要求的应用。
    使用建议:
    - 在使用过程中,建议严格按照制造商提供的使用指南进行安装和焊接。
    - 对于高温或低温环境下的应用,建议增加额外的散热措施以保证长期稳定性。
    - 对于复杂电路设计,建议在设计阶段考虑元件的容差和温度系数的影响。

    兼容性和支持


    AT系列电阻器与其他电子元器件和设备具有良好的兼容性。厂商提供全面的技术支持和维护服务,包括详细的安装指导和故障排查方案。此外,用户可以通过技术支持热线或电子邮件获得帮助。

    常见问题与解决方案


    1. 问题:产品使用一段时间后出现误差增大
    - 解决方案:检查安装环境是否满足温度范围要求,确保良好通风,避免过热或过冷。
    2. 问题:焊接后无法正常工作
    - 解决方案:确认焊接过程符合规范,检查焊点是否有虚焊或短路现象。
    3. 问题:长时间使用后出现腐蚀
    - 解决方案:若需在潮湿环境下使用,建议采用防护涂层或其他防潮措施。

    总结和推荐


    AT系列高精度薄膜芯片电阻器凭借其卓越的性能和广泛的适用性,在众多应用场景中展现出极高的竞争力。其优异的稳定性、高精度和可靠性使其成为高端应用的理想选择。我们强烈推荐这一系列电阻器用于需要高可靠性和精确度的应用场合。

AT1206CRD0752K3L参数

参数
电阻值 52.3KΩ
精度 ±0.25%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AT1206CRD0752K3L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AT1206CRD0752K3L AT1206CRD0752K3L数据手册

AT1206CRD0752K3L封装设计

查看详情并下载
Symbol
Footprint
3D Model
