首页  >  产品百科  >  PT1206FR-070R3L

PT1206FR-070R3L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 300mΩ ±1% 250mW ±75ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: A-PT1206FR-070R3L
供应商: 云汉优选
标准整包数: 5000

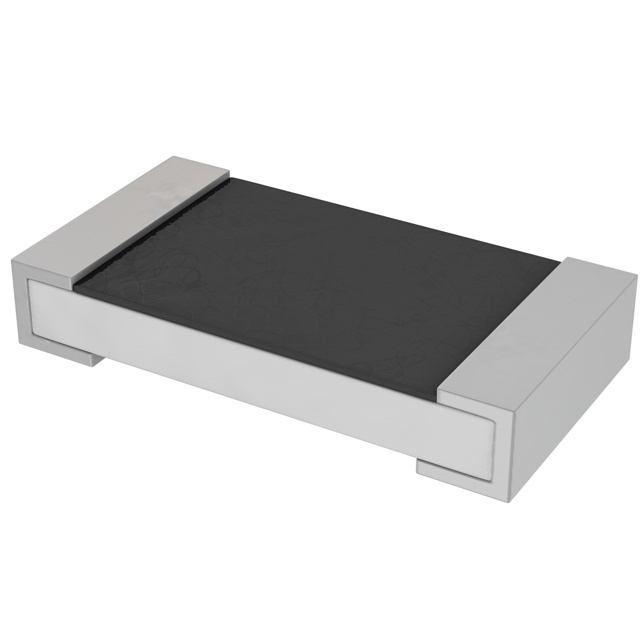

YAGEO/台湾国巨 贴片电阻 PT1206FR-070R3L

PT1206FR-070R3L概述

    电流传感器 - 低TCR 技术手册

    产品简介


    PT系列电流传感器是专为高功率和低温度系数(TCR)设计的电阻器。它们采用厚膜工艺制造,并且符合无铅标准。这些传感器适用于多种应用场合,包括转换器、打印机设备、服务器板、通信设备、消费电子产品以及汽车电子。产品提供0402、0603、0805、1206、2010和2512尺寸规格,具备高可靠性和环保特性。

    技术参数


    - 电阻值范围: 25 mΩ到910 mΩ
    - 封装尺寸: 0402/0603/0805/1206/2010/2512
    - 公差: ±1%、±2%、±5%
    - 额定功率: PT0402 = 1/16W, PT0603 = 1/10W, PT0805 = 1/8W, PT1206 = 1/4W, PT2010 = 3/4W, PT2512 = 1W
    - 工作温度范围: -55°C 至 +155°C
    - 最高工作电压: 视具体型号而定,公式:V = √(P X R),其中 P 为额定功率,R 为电阻值
    - 最大工作电流: 视具体型号而定,例如 PT0402 可承受高达 3A 的电流
    - 环境湿度: 潮湿敏感度等级:MSL 1
    - 其他特性: 符合RoHS标准,无卤素环氧树脂

    产品特点和优势


    - 合格认证: 符合AEC-Q200标准
    - 环保特性: 无卤素环氧树脂,减少对环境的影响
    - 高可靠性: 使用非禁用材料,高组件和设备可靠性
    - 低电阻值: 适用于电流检测,阻值低至25 mΩ
    - 包装方式: 纸带包装(7英寸/13英寸)、卷盘式包装(7英寸/13英寸)

    应用案例和使用建议


    - 应用领域: 转换器、打印机设备、服务器板、通信设备、消费电子产品、汽车电子等
    - 实际使用案例:
    - 服务器板: 用于服务器主板上的电流监测,确保稳定的电力供应。
    - 汽车电子: 在汽车电路中进行精确的电流测量,提高系统的可靠性。
    - 使用建议:
    - 在高电流环境下使用时,需注意散热措施,避免过热。
    - 安装时要遵循正确的焊接规范,以确保良好的连接和长久使用寿命。

    兼容性和支持


    - 兼容性: 这些传感器可以与其他常见的表面贴装电子元器件和设备兼容,适配广泛的电路板设计。
    - 支持和维护: Yageo提供全面的技术支持,包括但不限于安装指南、维护手册和技术咨询。

    常见问题与解决方案


    1. 问题: 如何选择合适的电阻值?
    - 解决方案: 根据应用需求和预期的工作条件选择适当的电阻值。参考表格中的电气特性部分,选择符合要求的额定功率和工作电压。
    2. 问题: 安装过程中如何避免损坏?
    - 解决方案: 严格按照焊接规范操作,使用适当的温度和时间参数。确保焊接过程中没有过度加热导致损坏。

    总结和推荐


    PT系列电流传感器是一款高性能、高可靠性的电流检测元件,广泛应用于各种电子设备。其低TCR、高功率处理能力和环保特性使其在市场上具有很强的竞争力。通过仔细选择合适的型号和正确安装,这些传感器能够显著提升电路的稳定性和可靠性。因此,我们强烈推荐在各类电子产品中使用PT系列电流传感器。

PT1206FR-070R3L参数

参数
电阻值 300mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PT1206FR-070R3L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT1206FR-070R3L PT1206FR-070R3L数据手册

PT1206FR-070R3L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.124
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 620
直接购买
加入购物车
