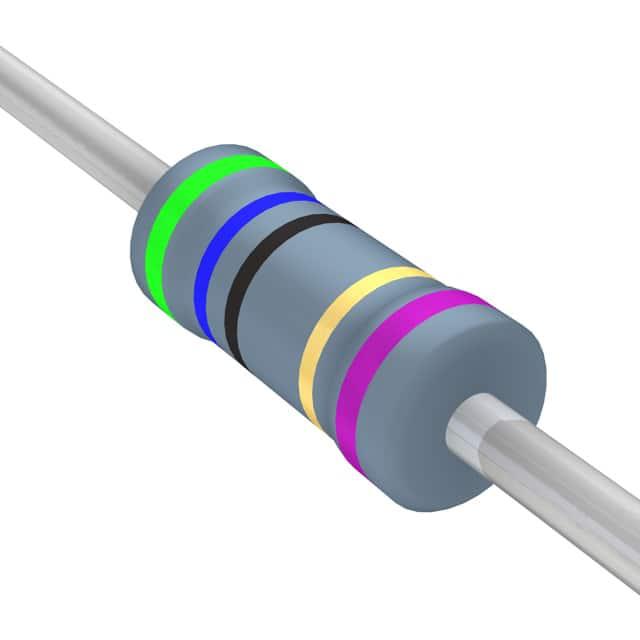

MFP-25BRD52-56R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 56Ω ±0.1% 250mW ±25ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: TS-MFP-25BRD52-56R
供应商: 海外现货
标准整包数: 5000

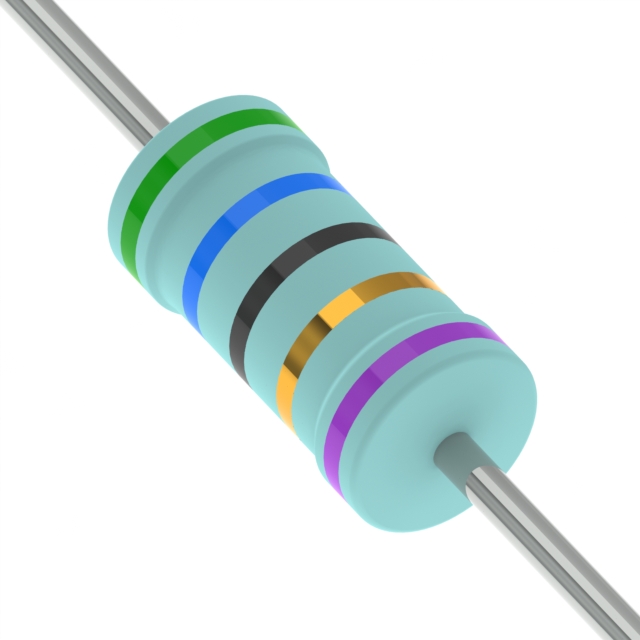

YAGEO/台湾国巨 通孔电阻 MFP-25BRD52-56R

MFP-25BRD52-56R概述


    产品简介


    通过孔电阻(Through-hole resistor)是一种广泛应用于电子电路中的基本元件。本系列金属膜精密电阻(MFP Series Metal Film Precision Resistors)采用了真空溅射系统,将多层混合金属合金和保护材料沉积在经过特殊处理的高纯度陶瓷基板上。在切割出螺旋槽之后,使用锡焊将电解铜连接引线焊接至端帽上。该系列电阻器采用蓝色漆料进行封装。这些电阻器具有超高的精度、稳定性和极低的温度系数。

    技术参数


    - 功率额定值:1/6W、1/4W、0.4W、1/2W、0.6W、1W、2W、3W
    - 阻值容差:±0.1%、±0.25%;特殊容差(如需):±0.02%、±0.05%
    - 温度系数:±15ppm/°C、±25ppm/°C;特殊温度系数(如需):±5ppm/°C、±10ppm/°C
    - 额定连续工作电压:RCWV= 功率额定值 × 阻值或最大工作电压(两者较小者)
    - 最大工作电压:150V、200V、250V、350V、400V、500V
    - 最大过载电压:300V、400V、500V、600V、700V、800V、1,000V
    - 绝缘耐压:300V、500V、700V、1,000V
    - 阻值范围:10Ω - 1 MΩ(E192系列值)
    - 工作温度范围:-55°C 至 +155°C
    - 额定负载降额曲线:见技术手册附图

    产品特点和优势


    MFP系列金属膜精密电阻具有以下几个显著特点:
    1. 高精度和稳定性:通过严格的生产工艺和检测手段,确保每个电阻器的精度高达±0.1%以内。
    2. 超低温度系数:温度系数可达到±15ppm/°C,适合对温度敏感的应用。
    3. 广泛应用领域:适用于工业控制、仪器仪表、医疗设备等多个领域。
    4. 良好的环境适应性:具备优异的防潮、抗高温和低温循环能力,适合各种恶劣环境。

    应用案例和使用建议


    该系列产品已在多个领域得到广泛应用,例如:
    - 工业自动化控制系统:利用其高精度和稳定性,确保控制系统精确可靠。
    - 医疗设备:适用于对精度要求极高的医疗设备中,如监护仪、诊断设备等。
    使用建议:
    - 在高于70°C的环境中使用时,必须按照手册中的降额曲线来操作,以避免过热损坏。
    - 定期检查电阻器的连接情况,确保接触良好,防止因接触不良导致的电阻值变化。

    兼容性和支持


    MFP系列金属膜精密电阻与其他标准通过孔电阻引脚尺寸相匹配,易于与其他电子元器件和设备兼容。厂家提供详细的技术支持和售后维护服务,包括详细的安装指导和技术咨询。

    常见问题与解决方案


    - 问题1:过载时电阻器发生故障。
    - 解决办法:检查系统负载,确保不超过额定负载,并按手册要求进行降额操作。
    - 问题2:电阻值漂移较大。
    - 解决办法:确认环境条件,尤其是温度波动,并选择更稳定的型号。
    - 问题3:出现机械损伤。
    - 解决办法:按照制造商提供的安装指南进行操作,避免过度弯折引线。

    总结和推荐


    综上所述,MFP系列金属膜精密电阻凭借其高精度、高稳定性和广泛的温度适应性,在多种应用中表现出色。该系列产品在各类工业控制、医疗设备等领域中都有广泛应用。鉴于其卓越的性能和可靠性,我们强烈推荐用户在需要高精度和稳定性的应用中选用此系列电阻器。

MFP-25BRD52-56R参数

参数
电阻值 56Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MFP-25BRD52-56R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFP-25BRD52-56R MFP-25BRD52-56R数据手册

MFP-25BRD52-56R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1818 ¥ 1.5451
10000+ $ 0.1615 ¥ 1.3724
15000+ $ 0.1539 ¥ 1.3082
25000+ $ 0.1459 ¥ 1.2403
50000+ $ 0.1425 ¥ 1.2113
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 7725.5
