FM0207FTE52-330R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 330Ω ±1% 600mW ±50ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FM0207FTE52-330R
供应商: 海外现货
标准整包数: 1

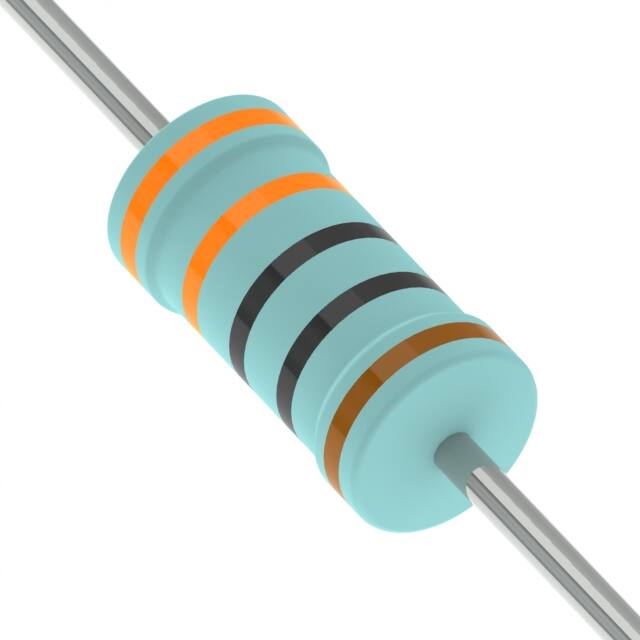

YAGEO/台湾国巨 通孔电阻 FM0207FTE52-330R

FM0207FTE52-330R概述

    金属膜电阻器技术手册

    产品简介


    本技术手册介绍了FM0系列金属膜专业及防焰型电阻器,该系列电阻器采用真空溅射系统,通过在高质量陶瓷基板上沉积多层混合金属合金和保护材料来制造。经螺旋槽切割后的电阻层两端焊接有镀锡的电解铜连接引线。然后,这些电阻器涂覆了一层浅绿色的清漆。FM0系列金属膜电阻器广泛应用于需要高精度和稳定性的场合,如工业控制、电源设备、测量仪器等领域。

    技术参数


    | 参数 | FM0204 | FM0207 |
    |
    | 额定功率(70°C)| 0.4W | 0.6W |
    | 最大工作电压 | 200V | 300V |
    | 最大过载电压 | 400V | 600V |
    | 绝缘电压 | 300V | 500V |
    | 电阻范围 | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ |
    | 工作温度范围 | -55°C到+155°C| -55°C到+155°C|
    | 温度系数 | ±50ppm/°C,±100ppm/°C | ±50ppm/°C,±100ppm/°C |

    产品特点和优势


    1. 高精度和稳定性:FM0系列金属膜电阻器具有非常高的精度(±1%,±5%),并且在各种环境条件下保持稳定的性能。
    2. 宽泛的工作温度范围:工作温度范围从-55°C到+155°C,适合极端环境条件下的应用。
    3. 高功率负载能力:0.4W至0.6W的额定功率,确保在高负载条件下也能稳定运行。
    4. 防燃特性:符合UL-94V-0标准,具有优异的防燃特性。
    5. 严格的性能测试:通过一系列严格的测试(如耐湿热测试、温度循环测试等),确保产品在恶劣环境下仍能正常工作。

    应用案例和使用建议


    FM0系列金属膜电阻器广泛应用于工业自动化设备、电源转换器、测量仪表等领域。例如,在一个电源模块的设计中,可以通过选择适当的FM0系列电阻器来实现电路的精确调节和保护。为了优化设计,建议进行详细的功耗计算,并根据实际工作条件选择合适的电阻型号,确保电阻器在工作过程中不会因过载而损坏。

    兼容性和支持


    FM0系列金属膜电阻器与多种电子设备兼容,特别是与需要高精度和稳定性的系统。制造商提供了全面的技术支持和售后服务,包括产品选型指导、应用技术支持以及快速响应的故障排查服务。

    常见问题与解决方案


    1. 过载时电阻器发热严重:
    - 解决方法:检查负载情况,避免超过额定功率。必要时考虑使用更高功率等级的电阻器。
    2. 电阻值漂移:
    - 解决方法:重新校准或更换新的电阻器。检查是否在极限温度下工作,避免超出规定的工作温度范围。
    3. 过载时出现异常噪音:
    - 解决方法:确认是否存在短路或其它异常状况。如果确定为电阻器问题,则更换电阻器。

    总结和推荐


    FM0系列金属膜电阻器以其高精度、稳定性和卓越的环境适应性,在众多应用中表现出色。无论是在工业自动化还是消费电子产品中,这款电阻器都是值得信赖的选择。推荐在需要高精度和稳定性的电路设计中选用此款电阻器。

FM0207FTE52-330R参数

参数
电阻值 330Ω
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FM0207FTE52-330R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FM0207FTE52-330R FM0207FTE52-330R数据手册

FM0207FTE52-330R封装设计

查看详情并下载
Symbol
Footprint
3D Model
