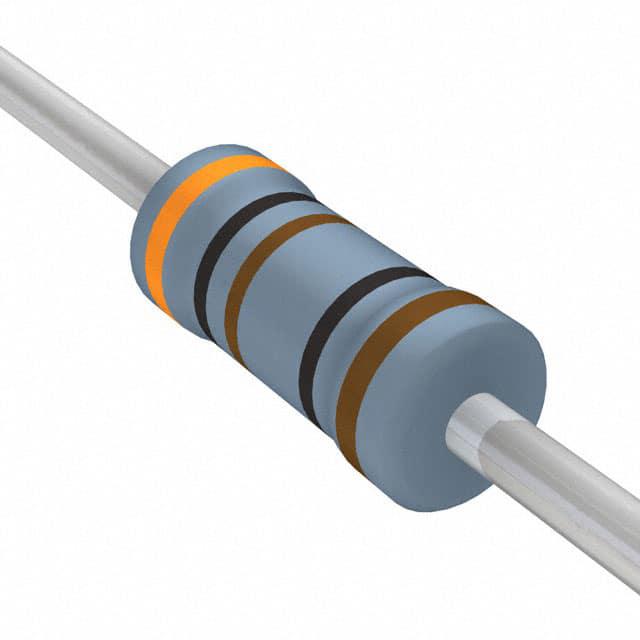

MFR-25FRF52-301R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 301Ω ±1% 250mW ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 603-MFR-25FRF52301R
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 MFR-25FRF52-301R

MFR-25FRF52-301R概述

    高质量电子元器件技术手册文章

    1. 产品简介


    本手册介绍的是通过式电阻器(Thru-Hole Resistor),它属于金属薄膜电阻器系列。这些电阻器被广泛应用于多种电子产品中,如通信设备、电源管理和仪器仪表等。它们具有稳定的电气特性和广泛的阻值范围,适用于各种复杂的工作环境。

    2. 技术参数


    以下是金属薄膜电阻器的关键技术参数和性能规格:
    - 额定功率:1/6W、1/4W、1/2W、1W、2W、3W
    - 阻值容差:±0.5%、±1%、±5%
    - 温度系数(TCR):±15ppm/°C、±25ppm/°C、±50ppm/°C、±100ppm/°C
    - 额定连续工作电压:RCWV = 额定功率 × 阻值 或 列出的最大工作电压,取两者较小值
    - 最大工作电压:200V、250V、300V、350V、400V、500V
    - 最大过载电压:400V、500V、600V、700V、800V、1000V
    - 绝缘电压测试:300V、400V、500V、700V、1000V
    - 阻值范围:1Ω - 10MΩ,特殊值可按需定制
    - 工作温度范围:-55°C 至 +155°C
    - 额定负载降额曲线:当环境温度高于70°C时,功率等级需根据图表进行降额处理

    3. 产品特点和优势


    金属薄膜电阻器具有如下特点和优势:
    - 高精度阻值:支持多种阻值容差,满足不同精度要求的应用。
    - 良好的温度稳定性:提供多种温度系数选项,保证在各种环境下阻值的稳定。
    - 宽工作温度范围:-55°C 至 +155°C 的工作温度范围使其适用于极端环境。
    - 可靠的质量控制:符合IEC 60115-1标准的各项性能测试,确保长期可靠的使用。

    4. 应用案例和使用建议


    这些电阻器广泛应用于通信设备、电源管理、仪器仪表等领域。例如,在开关电源设计中,可以使用高功率金属薄膜电阻器来稳压输出,同时保证系统可靠性。
    使用建议:
    - 在高环境温度下使用时,需要参考额定负载降额曲线进行功率选择,以避免过热导致的损坏。
    - 确保安装时电阻器的引脚焊接牢固,以增强机械稳定性。

    5. 兼容性和支持


    这些电阻器通常与大多数标准的电路板设计兼容,适用于大多数常见的焊接工艺。厂商提供了详细的技术支持和维护服务,确保客户能够得到及时的技术指导和问题解决方案。

    6. 常见问题与解决方案


    - 问题1:在高环境温度下电阻器过热怎么办?
    解决方案:查阅额定负载降额曲线,选择合适功率的电阻器,并采取适当的散热措施。

    - 问题2:焊接过程中电阻器的涂层和标记出现损坏怎么办?
    解决方案:选择抗溶剂的电阻器,并确保焊接过程中使用适当的工艺参数。

    - 问题3:电阻器在高温环境下出现阻值变化怎么办?
    解决方案:选择温度系数低的电阻器,或者在电路设计时考虑使用温度补偿电路。

    7. 总结和推荐


    总的来说,金属薄膜电阻器以其高精度、良好的温度稳定性和宽工作温度范围而著称,适用于多种复杂的电子设备。其丰富的技术参数和严格的性能测试确保了产品的可靠性和稳定性。因此,我们强烈推荐使用这些电阻器来构建高性能的电子系统。

MFR-25FRF52-301R参数

参数
电阻值 301Ω
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MFR-25FRF52-301R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR-25FRF52-301R MFR-25FRF52-301R数据手册

MFR-25FRF52-301R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0173 ¥ 0.1458
100+ $ 0.0161 ¥ 0.136
1000+ $ 0.015 ¥ 0.1263
5000+ $ 0.011 ¥ 0.093
10000+ $ 0.0097 ¥ 0.0821
25000+ $ 0.0086 ¥ 0.073
库存: 8945
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
直接购买
加入购物车
