FMP200JT-52-1K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1KΩ ±5% 2W ±100ppm/℃ 插件 通孔安装 9mm(长度)
供应商型号: FMP200JT-52-1K
供应商: 国内现货
标准整包数: 1000

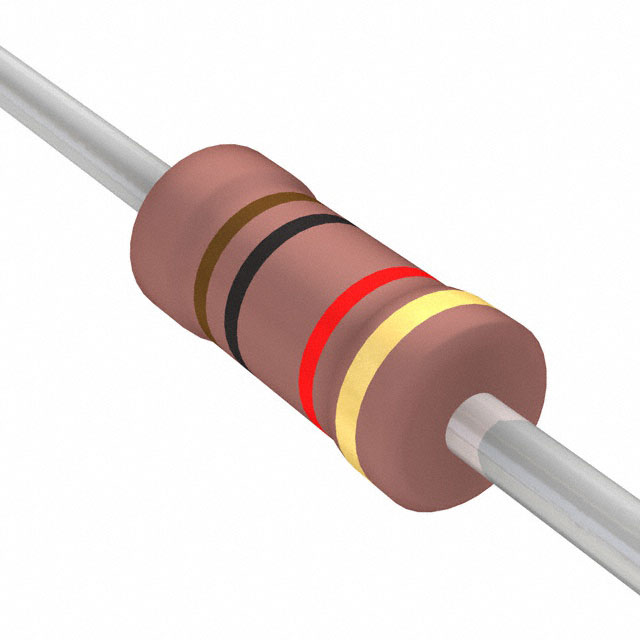

YAGEO/台湾国巨 通孔电阻 FMP200JT-52-1K

FMP200JT-52-1K概述


    产品简介


    通过孔电阻器(Through-hole Resistor)
    FMP系列金属膜高功率电阻器是一款适用于各种工业应用的高性能电阻器。该系列电阻器采用真空溅射系统将多层金属合金和衍生物材料沉积到经过精心处理的高规格陶瓷基板上,具有优良的耐热性能和可靠性。此系列产品主要包括FMP-50、FMP100、FMP200、FMP3WS、FMP300和FMP4WV六种型号。它们被广泛应用于电力电子设备、仪器仪表、通信设备及汽车电子等领域。

    技术参数


    | 型号 | 直径øH (mm) | 高度L (mm) | 直径D (mm) | 功率等级 (W) | 最大工作电压 (V) | 最大过载电压 (V) |
    ||
    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 1/2 | 200 | 400 |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 1 | 350 | 600 |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 26±2.0 | 2 | 500 | 700 |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 3 | 750 | 1,000 |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 4 | 500 | 1,000 |
    | FMP4WV | 17.0±1.0 | 7.5±0.5 | 32±2.0 | 4 | 500 | 1,000 |
    其他技术参数:
    - 阻值容差: ±1%,±5%
    - 温度系数: ±100 ppm/°C
    - 绝缘电压测试: IEC 60115-1
    - 工作温度范围: -55°C 到 +155°C
    - 短期过载能力: 2.5倍额定连续工作电压,持续5秒

    产品特点和优势


    FMP系列金属膜高功率电阻器的独特之处在于其卓越的耐高温性能和良好的长期稳定性。其阻值精度高、温度系数小,能够在恶劣的工作环境中稳定工作。此外,它们具备优异的绝缘和过载保护能力,能够在极端条件下依然保持可靠性能。

    应用案例和使用建议


    在工业应用中,FMP系列通常用于需要高功率、高稳定性的电路中。例如,在电源转换器、逆变器和电动机驱动系统中,这些电阻器可以有效地吸收瞬态电流波动并提供可靠的电压调节。
    使用建议:
    1. 在环境温度超过70°C时,需要根据曲线图进行降额操作。
    2. 使用过程中需注意散热设计,避免长时间过载导致性能下降。

    兼容性和支持


    FMP系列电阻器与市面上大多数标准电路板和连接器兼容。制造商提供了全面的技术支持和售后服务,包括产品安装指导、使用培训和故障排查服务。

    常见问题与解决方案


    1. Q: 产品在高温环境下性能降低。
    A: 可以通过查阅温度降额曲线图,选择合适型号的产品以满足特定温度需求。
    2. Q: 过载时出现异常。
    A: 检查电路设计是否有误,确保所有元件均符合工作要求。

    总结和推荐


    总体而言,FMP系列金属膜高功率电阻器凭借其卓越的性能和广泛的应用场景,在众多高要求的工业领域表现出色。我们强烈推荐使用这款电阻器来构建可靠且高效的电路系统。

FMP200JT-52-1K参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

FMP200JT-52-1K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JT-52-1K FMP200JT-52-1K数据手册

FMP200JT-52-1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
