FMP300JR-73-330R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 330Ω ±5% 3W 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JR-73-330R
供应商: 海外现货
标准整包数: 1

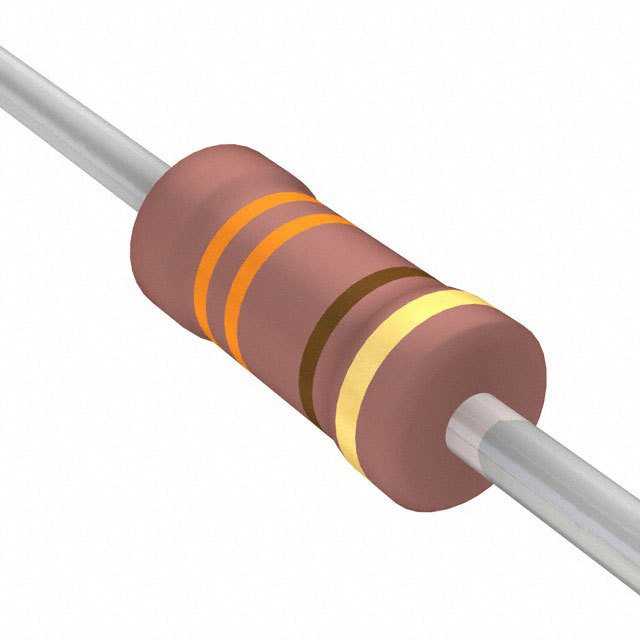

YAGEO/台湾国巨 通孔电阻 FMP300JR-73-330R

FMP300JR-73-330R概述

    高质量文章:超小型金属薄膜高功率电阻器(FMP系列)

    产品简介


    超小型金属薄膜高功率电阻器(FMP系列)是一种专为高可靠性应用设计的高性能电子元件。这些电阻器采用真空溅射技术制造,通过在精心处理的高级陶瓷基底上沉积多层混合金属合金及保护材料,形成高精度的阻值。在切割螺旋沟槽后,使用锡焊接电解铜连接引线,再进行粉红色涂层,确保了产品的耐用性和稳定性。FMP系列广泛应用于各种严苛环境下的电力系统、汽车电子、工业控制及通讯设备等领域。

    技术参数


    FMP系列的具体技术规格如下:
    | 型号 | 长度(mm) | 直径(mm) | 引脚间距(mm) | 阻值范围(Ω) | 最大工作电压(V) | 额定负载(W) |

    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 1Ω - 4M7Ω | 200 | 0.5 |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 1Ω - 4M7Ω | 350 | 1.0 |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 26±2.0 | 1Ω - 4M7Ω | 500 | 2.0 |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 1Ω - 4M7Ω | 750 | 3.0 |
    这些电阻器具有较高的功率等级,可以承受高达1/2W、1W、2W和3W的额定负载。它们的工作温度范围宽广,从-55°C到+155°C。此外,FMP系列电阻器具备出色的过载保护能力,能够满足UL-1412的过载测试标准,并且拥有UL-94V-0级别的阻燃特性。它们的温度系数为±100ppm/°C(对于部分型号),这意味着它们可以在宽泛的温度范围内保持稳定的阻值表现。

    产品特点和优势


    FMP系列电阻器的独特之处在于其卓越的高温耐受性和高可靠性。这些电阻器能够在超过70°C的环境中持续运行,而无需降低功率等级,这得益于其先进的多层涂层技术。此外,它们的紧凑设计使其成为需要节省空间的应用的理想选择。FMP系列还具备出色的机械强度和抗腐蚀性能,可以在极端环境中长时间稳定工作。

    应用案例和使用建议


    FMP系列电阻器在多种应用场景中表现出色,例如在汽车电子控制系统中,它们能够承受严苛的环境条件并保持准确的阻值。在工业自动化设备中,它们同样能够稳定运行,并提供可靠的电力分配和控制功能。使用FMP系列电阻器时,建议在组装过程中严格遵守焊接规范,以确保连接点的稳固性和导电性。同时,考虑到温度变化对阻值的影响,应在设计电路时预留适当的余量。

    兼容性和支持


    FMP系列电阻器与其他电子元件具有良好的兼容性,可轻松集成到现有的电路板设计中。制造商提供了全面的技术支持,包括详细的安装指南、测试报告和维护文档。对于需要定制规格的客户,也可以提供特殊值的产品,确保满足客户的特定需求。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,如何避免功率降额?
    解决方案: 使用时请注意温度曲线图,确保在超过70°C时按照规定的降额比例操作。

    2. 问题:如何确保焊接质量和接触良好?
    解决方案: 使用符合标准的焊接设备和工艺,并遵循制造商提供的焊接指导,以确保牢固的焊接点。

    总结和推荐


    综上所述,FMP系列金属薄膜高功率电阻器凭借其优异的性能和可靠性,适用于各种高要求的应用场景。无论是汽车电子、工业控制还是通讯设备,FMP系列都能提供稳定的性能和强大的保护。如果您正在寻找一款高效、可靠且灵活的电阻器解决方案,FMP系列无疑是您的理想选择。

FMP300JR-73-330R参数

参数
电阻值 330Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售

FMP300JR-73-330R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-330R FMP300JR-73-330R数据手册

FMP300JR-73-330R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0258 ¥ 0.2163
库存: 0
起订量: 2543 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
