MFR50SFTE52-2M7

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.7MΩ ±1% 500mW ±50ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 603-MFR50SFTE52-2M7
供应商: Mouser
标准整包数: 1

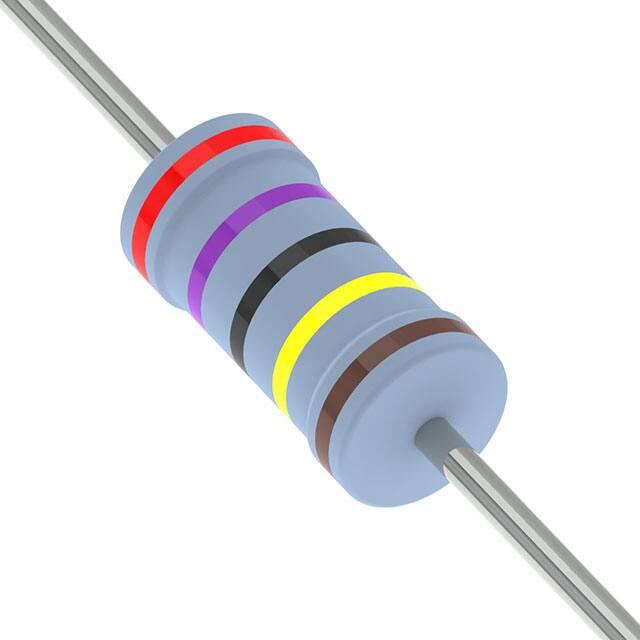

YAGEO/台湾国巨 通孔电阻 MFR50SFTE52-2M7

MFR50SFTE52-2M7概述


    产品简介


    通过孔电阻器(Thru-Hole Resistor)是电子电路中不可或缺的基础组件之一。它主要用于调节电流和电压,广泛应用于各种电子设备中,如电源供应、仪器仪表、通信设备和计算机系统等。本文将详细介绍我们公司的MFR系列金属薄膜电阻器,涵盖其技术参数、产品特点、应用案例及常见问题解答等内容。

    技术参数


    MFR系列金属薄膜电阻器的主要技术规格如下表所示:
    | 规格 | 值 |

    | 功率等级 | 1/6W, 1/4W, 1/2W, 1W, 2W, 3W |
    | 电阻值公差 | ±0.5%, ±1%, ±2%, ±5% |
    | 温度系数(TCR) | ±50ppm/°C, ±100ppm/°C |
    | 最大连续工作电压(RCWV) | 200V - 500V |
    | 最大过载电压 | 400V - 1,000V |
    | 绝缘电压测试 | 300V - 1,000V |
    | 阻值范围 | 1Ω - 4.7MΩ |
    | 工作温度范围 | -55°C 到 +155°C |
    特别指出的是,当环境温度超过70°C时,必须按照下图所示曲线进行降额使用。

    产品特点和优势


    1. 高精度与稳定性:采用真空磁控溅射工艺,可实现高达±0.5%的精确度和稳定的电阻值。
    2. 高温适应能力:能够承受高达155°C的工作温度,适用于高温环境下的应用场景。
    3. 耐久性强:通过多种严格的环境性能测试,如湿热稳态测试、温度循环测试等,确保长期可靠运行。
    4. 多种型号选择:提供不同尺寸和功率等级的型号,以满足不同应用场景的需求。

    应用案例和使用建议


    MFR系列金属薄膜电阻器广泛应用于电源供应系统、仪器仪表和通信设备中。例如,在一个高功率的电源供应系统中,3W的大功率电阻可以有效分配和控制电流,防止过载。
    对于使用建议,如果要使用于高温环境,需严格按照环境温度曲线图进行降额处理,确保稳定性和可靠性。此外,在设计电路时应注意散热问题,避免因过热导致的电阻损坏。

    兼容性和支持


    MFR系列金属薄膜电阻器具有良好的兼容性,可直接替换市面上大部分通用型电阻器。公司提供全面的技术支持和售后服务,包括产品咨询、技术培训和技术维修服务等,确保客户无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器过热 | 按照环境温度曲线图降额使用,加强散热措施。 |
    | 长期使用后电阻值漂移 | 定期进行电气性能测试,更换老化电阻器。 |
    | 环境适应性不佳 | 在极端环境下使用时,考虑增加保护措施。 |

    总结和推荐


    综上所述,MFR系列金属薄膜电阻器凭借其卓越的精度、稳定性、高温适应能力和多样化的型号选择,在众多应用场景中表现出色。特别是在电源供应、仪器仪表和通信设备等领域,其优越的性能和可靠性使其成为理想的电子元器件选择。我们强烈推荐客户使用这款产品,并结合实际情况进行合理选型和安装,以充分发挥其最佳性能。

MFR50SFTE52-2M7参数

参数
电阻值 2.7MΩ
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

MFR50SFTE52-2M7数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR50SFTE52-2M7 MFR50SFTE52-2M7数据手册

MFR50SFTE52-2M7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2185 ¥ 1.8463
10+ $ 0.0966 ¥ 0.8163
100+ $ 0.0437 ¥ 0.3693
1000+ $ 0.0286 ¥ 0.2417
5000+ $ 0.0248 ¥ 0.2099
10000+ $ 0.0238 ¥ 0.2008
25000+ $ 0.0216 ¥ 0.1825
库存: 11163
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.84
直接购买
加入购物车
