FMP100JR-52-180K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 180KΩ ±5% 1W 插件 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JR-52-180K
供应商: 海外现货
标准整包数: 1

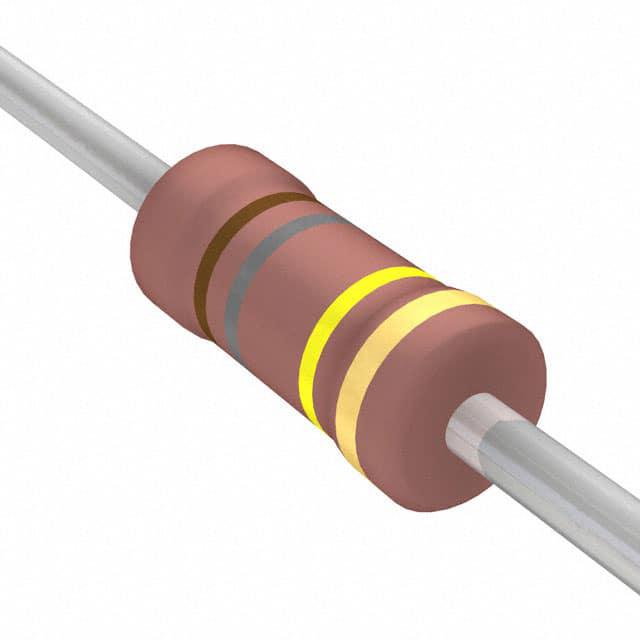

YAGEO/台湾国巨 通孔电阻 FMP100JR-52-180K

FMP100JR-52-180K概述

    金属薄膜高功率电阻器技术手册

    产品简介


    本系列金属薄膜高功率电阻器(FMP系列)采用真空溅射系统将多层混合金属合金及保护材料沉积到高精度陶瓷基板上。随后通过螺旋沟槽切削形成电阻层,并焊接电解铜制成的引线。电阻器表面覆盖了一层粉色涂层。这类产品适用于需要高可靠性和稳定性的工作场合,例如电力转换、驱动器控制等领域。

    技术参数


    - 产品型号:FMP-50、FMP100、FMP200、FMP3WS、FMP300
    - 外形尺寸(单位:毫米)
    - FMP-50:直径 3.4±0.3,高 1.9±0.2,长 28±2.0,脚长 0.45±0.05
    - FMP100:直径 6.3±0.5,高 2.4±0.2,长 28±2.0,脚长 0.55±0.05
    - FMP200:直径 9.0±0.5,高 3.9±0.3,长 26±2.0,脚长 0.55±0.05
    - FMP3WS:直径 11.5±1.0,高 4.5±0.5,长 35±2.0,脚长 0.8±0.05
    - FMP300:直径 15.5±1.0,高 5.0±0.5,长 33±2.0,脚长 0.8±0.05
    - 额定功率:1/2W、1W、2W、3W
    - 最大工作电压:200V、350V、500V、750V
    - 最大过载电压:400V、600V、700V、1000V
    - 绝缘耐压:300V、500V
    - 阻值范围:1Ω 至 4.7MΩ(E24 和 E96 系列值)
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C(FMP-50 & FMP100 型号,R ≥ 10RΩ)

    产品特点和优势


    1. 高性能:FMP系列金属薄膜高功率电阻器具有高可靠性、稳定性和优异的热稳定性。
    2. 多功能性:可应用于广泛的工业领域,如电力转换、驱动器控制等。
    3. 环境适应性强:通过多种严格测试验证了其在极端环境下的可靠性和耐用性。
    4. 易于安装和维护:设计紧凑,安装方便,且维护成本低。

    应用案例和使用建议


    1. 电力转换:FMP系列适用于各种电力转换电路,特别是在高压和大电流条件下。
    2. 驱动器控制:在电机驱动器和电源管理模块中使用,可以提高系统的可靠性和效率。
    3. 高温环境:对于工作在高温环境下的设备,需要注意按照手册建议进行降额操作以延长使用寿命。

    兼容性和支持


    1. 兼容性:FMP系列与其他标准接口的电子元件具有良好的兼容性,便于集成到现有的系统中。
    2. 技术支持:制造商提供全面的技术支持服务,包括咨询、故障排除和维修等。

    常见问题与解决方案


    1. 高温环境下功率降低
    - 解决方法:严格按照手册中的降额曲线进行操作,确保在较高温度下仍能安全工作。
    2. 长期负载导致性能下降
    - 解决方法:定期检查并维护设备,必要时更换电阻器。

    总结和推荐


    FMP系列金属薄膜高功率电阻器以其高性能、多功能性和强环境适应性,在电力转换和驱动器控制等领域表现突出。虽然价格相对较高,但考虑到其出色的性能和较长的使用寿命,是非常值得推荐的产品。如果您的项目需要高可靠性和稳定性,强烈建议选择FMP系列电阻器。

FMP100JR-52-180K参数

参数
电阻值 180KΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FMP100JR-52-180K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-180K FMP100JR-52-180K数据手册

FMP100JR-52-180K封装设计

查看详情并下载
Symbol
Footprint
3D Model
