FMP-50JT-52-120K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 120KΩ ±5% 500mW ±100ppm/℃ 通孔安装 3.4mm(长度)
供应商型号: ZT-FMP-50JT-52-120K
供应商: 海外现货
标准整包数: 1

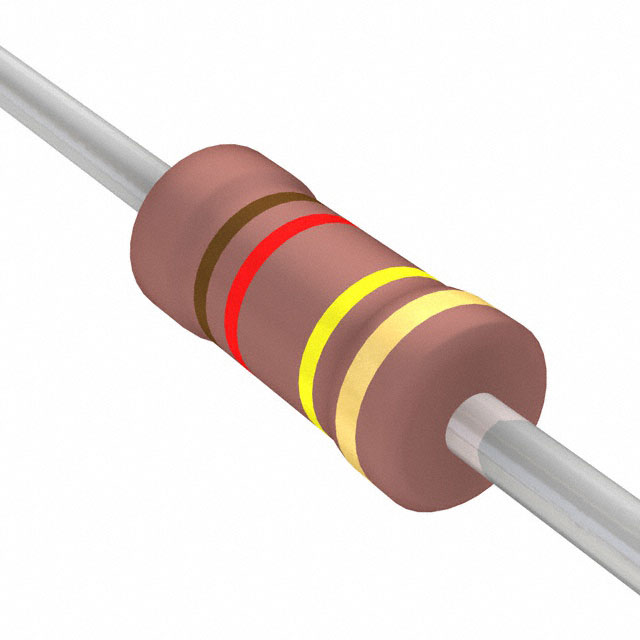

YAGEO/台湾国巨 通孔电阻 FMP-50JT-52-120K

FMP-50JT-52-120K概述


    产品简介


    通过孔式电阻器(Thru-Hole Resistor)
    通过孔式电阻器是广泛应用于各种电路设计中的基本电子元件之一。本系列的电阻器采用金属薄膜制造工艺,具有高功率容量和优异的稳定性。它们适用于多种电路场合,如电源管理、工业控制、通讯设备等领域。

    技术参数


    | 规格型号 | 尺寸(mm) | 额定功率(W) | 最大工作电压(V) | 最大过载电压(V) | 绝缘耐压(V) |
    |
    | FMP-50 | 3.4 ± 0.3 x 1.9 ± 0.2 x 28 ± 2.0 | 0.5 | 200 | 400 | 300 |
    | FMP100 | 6.3 ± 0.5 x 2.4 ± 0.2 x 28 ± 2.0 | 1.0 | 350 | 600 | 500 |
    | FMP200 | 9.0 ± 0.5 x 3.9 ± 0.3 x 26 ± 2.0 | 2.0 | 500 | 700 | 500 |
    | FMP3WS | 11.5 ± 1.0 x 4.5 ± 0.5 x 35 ± 2.0 | 3.0 | 750 | 1,000 | 500 |
    | FMP300 | 15.5 ± 1.0 x 5.0 ± 0.5 x 33 ± 2.0 | 3.0 | 750 | 1,000 | 500 |
    电气特性
    - 电阻范围:1Ω - 4.7MΩ
    - 温度系数:±100ppm/°C,±50ppm/°C(FMP-50 & FMP100类型,R ≥ 10Ω)
    - 阻值公差:±1%,±5%
    - 防火特性:符合UL-94V-0,通过UL-1412过载测试
    工作环境
    - 操作温度范围:-55°C 至 +155°C

    产品特点和优势


    金属薄膜高功率阻抗器
    - 使用真空溅射系统,多层混合金属合金及保护材料沉积在经过精心处理的高质陶瓷基板上,确保高稳定性和长寿命。
    - 高温环境下的额定功率需根据环境温度进行降额处理。
    - 具有优异的防潮、防热及过载能力,适用于恶劣环境。

    应用案例和使用建议


    应用场景
    - 电源管理和稳压电路:用于限制电流和提供精确电阻值。
    - 工业控制和自动化系统:提供稳定的电阻值和负载条件下的耐久性。
    - 通讯设备和信号调节:提供良好的信号传输质量和稳定性。
    使用建议
    - 确保操作温度不超过70°C,必要时进行降额处理。
    - 在恶劣环境下长期使用时,进行周期性检查以确保可靠性。
    - 注意安装位置以避免因散热不良引起的故障。

    兼容性和支持


    - 与多种电路和设备兼容,包括开关电源、变频器等。
    - 厂商提供详尽的技术支持和售后服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 额定功率不匹配 | 检查工作环境温度,进行相应降额处理。 |
    | 绝缘耐压问题 | 确认接线正确,避免绝缘击穿。 |
    | 过载保护失效 | 确保在过载情况下能够及时断电。 |
    | 信号传输质量下降 | 检查连接点是否牢固,避免接触不良。 |

    总结和推荐


    综上所述,通过孔式金属薄膜高功率阻抗器在设计上具有明显的优势,特别是在高功率和恶劣环境下的稳定性表现尤为出色。这些特性使其在工业控制、通信设备和电源管理等领域拥有广泛的适用性。我们强烈推荐此系列产品给需要高性能、高可靠性的电子工程师和制造商。

FMP-50JT-52-120K参数

参数
电阻值 120KΩ
精度 ±5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP-50JT-52-120K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP-50JT-52-120K FMP-50JT-52-120K数据手册

FMP-50JT-52-120K封装设计

查看详情并下载
Symbol
Footprint
3D Model
