KNP2WSJT-52-0R22

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 220mΩ ±5% 2W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: ZT-KNP2WSJT-52-0R22
供应商: 海外现货
标准整包数: 1

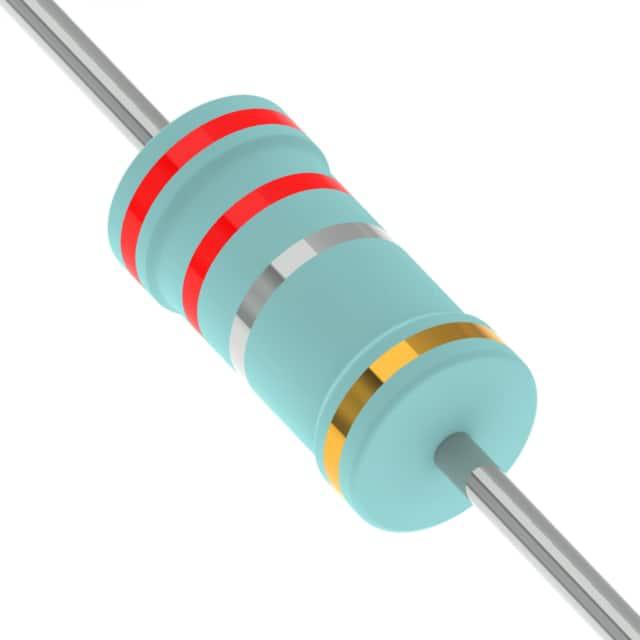

YAGEO/台湾国巨 通孔电阻 KNP2WSJT-52-0R22

KNP2WSJT-52-0R22概述


    产品简介


    通过孔电阻器(Through-hole Resistor)是电路设计中最基本且广泛使用的电子元器件之一。该系列电阻器由单层绕制在陶瓷棒上的电阻丝构成,两端焊接有电解铜连接线,具有卓越的耐热性和绝缘性。该产品主要适用于普通工业和消费类电子产品,同时也广泛应用于航空航天、医疗设备以及工业自动化等领域。本产品的主要型号包括KNP-25、KNP-50、KNP100、KNP200等,每个型号均针对不同的功率需求进行了优化设计。

    技术参数


    | 参数名称 | 描述 |

    | 尺寸(mm) | øD: 6.3~24.5; H: 2.5~8.2; L: 28~38 |
    | 额定功率 | 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W |
    | 阻值范围 | ±1%:0.1Ω~6.8KΩ;±5%:0.1Ω~200Ω |
    | 温度系数 | ±300ppm/°C |
    | 工作温度范围 | -40°C ~ +200°C |
    | 电压绝缘强度 | 200V~400V |
    | 过载测试 | 符合IEC 60115-1标准 |

    产品特点和优势


    1. 高可靠性:通过UL-94V-0认证,具备多层涂层保护,符合过载测试要求,可承受极端环境下的高负载运行。
    2. 广泛的阻值选择:支持从0.1Ω到6.8KΩ的多种阻值组合,满足不同应用场景的需求。
    3. 优异的耐温性能:能在-40°C至+200°C范围内稳定工作,特别适合高温或低温环境。
    4. 多样化的功率选项:提供从1/4W到7W的功率等级,灵活性强,能够适应多种功率需求。
    5. 良好的兼容性:与大多数主流电路板材料兼容,便于集成到各种电子系统中。

    应用案例和使用建议


    应用案例:
    1. 工业控制设备:用于电机启动、制动及调速电路中,保障系统的稳定运行。
    2. 汽车电子:应用于车载空调、音响系统等需要长时间工作的场景。
    3. 家用电器:如洗衣机、微波炉等家电设备中的限流或分压电路。
    使用建议:
    - 在高温环境下使用时,应根据手册中的降额曲线调整实际工作功率,确保设备长期可靠运行。
    - 配置合理的散热措施,以延长产品寿命并提高工作效率。
    - 在焊接过程中,注意控制温度和时间,避免因过度加热导致的损坏。

    兼容性和支持


    该系列电阻器与市场上主流的PCB板及其他元器件具有良好的兼容性,可无缝对接各类通用电路设计。厂商提供了详尽的技术文档和支持服务,包括安装指南、故障排查手册和技术咨询热线,帮助用户快速解决问题并实现最佳性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值偏移超出允许范围 | 确保焊接过程规范,检查环境温度是否超标 |
    | 过载测试失败 | 检查是否超出额定功率限制,适当降额运行 |
    | 外观标记模糊 | 调整标记溶剂浓度,严格控制生产条件 |

    总结和推荐


    总体而言,这款通过孔电阻器凭借其高精度、高稳定性及广泛的适用性,在工业和消费级电子产品领域表现出色。无论是从技术规格还是实际应用角度来看,它都是一款值得信赖的产品。如果您正在寻找一款耐用性强、操作便捷的电阻器,强烈推荐选用此系列。当然,在具体选型时还需结合具体应用场景和预算考虑,必要时可以向厂商索取更多技术支持和样品进行测试。

KNP2WSJT-52-0R22参数

参数
电阻值 220mΩ
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

KNP2WSJT-52-0R22数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP2WSJT-52-0R22 KNP2WSJT-52-0R22数据手册

KNP2WSJT-52-0R22封装设计

查看详情并下载
Symbol
Footprint
3D Model
