FMP100JR-52-150K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 150KΩ ±5% 1W 插件 通孔安装 6.3mm(长度)
供应商型号: 603-FMP100JR-52-150K
供应商: Mouser
标准整包数: 1

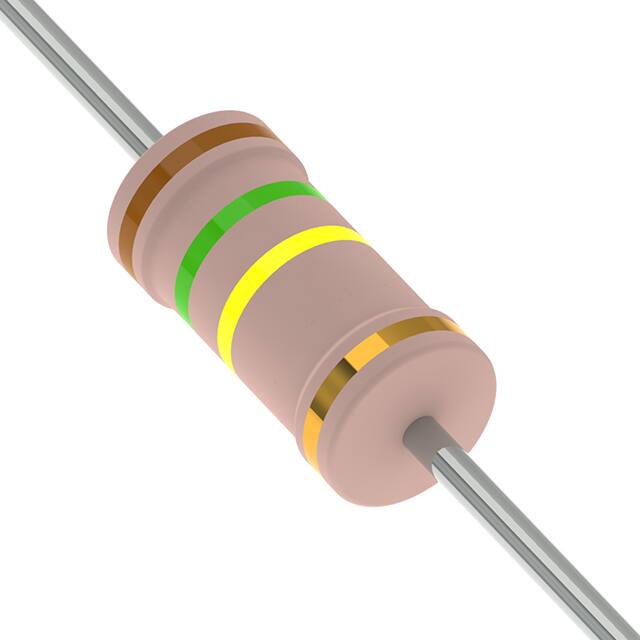

YAGEO/台湾国巨 通孔电阻 FMP100JR-52-150K

FMP100JR-52-150K概述

    金属膜高功率电阻:FMP系列

    产品简介


    FMP系列金属膜高功率电阻是通过真空溅射系统制造的,该系统可以将多层混合金属合金和防护材料沉积到经过精心处理的优质陶瓷基底上。经过螺旋槽切割后,使用锡焊将电解铜连接引线焊接至端盖上。电阻器表面涂覆一层粉色涂层。
    这些电阻器具有多种型号,如FMP-50、FMP100、FMP200、FMP3WS 和 FMP300,适用于不同应用场景。FMP系列电阻器广泛应用于电力设备、工业控制设备、电源管理模块等领域。

    技术参数


    | 型号 | 高度 (mm) | 宽度 (mm) | 引脚直径 (mm) | 功率等级 |

    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 1/2W |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 1W |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 26±2.0 | 2W |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 3W |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 3W |
    电气特性:
    - 最大工作电压:200V 至 750V
    - 最大过载电压:400V 至 1000V
    - 绝缘耐压测试:300V 至 500V
    - 电阻范围:1Ω 至 4.7MΩ(适用于E24和E96系列)
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C(对于 FMP-50 和 FMP100 型号,R ≥ 10RΩ)

    产品特点和优势


    1. 高精度和稳定性:FMP系列电阻器具有出色的温度系数,确保在各种环境条件下保持稳定性能。
    2. 过载保护:具备防过载设计,符合UL-1412标准,确保安全可靠运行。
    3. 高温稳定性:即使在70°C以上的环境中,也能通过降额使用确保安全运行。
    4. 耐久性强:FMP系列经过严格的耐湿热、温度循环等测试,确保在恶劣环境下依然保持优异性能。

    应用案例和使用建议


    在电源管理和工业控制领域,FMP系列电阻器被广泛用于需要高可靠性、高精度的场合。例如,在逆变器、变频器、电力转换器等应用中,FMP系列能够提供可靠的电流和电压调节功能。
    使用建议:
    1. 在选择具体型号时,根据实际工作环境和要求确定合适的功率等级和电压等级。
    2. 在安装过程中,确保良好的散热条件以避免过热现象。
    3. 对于长期工作在高温环境下的设备,务必注意根据温度曲线进行适当的降额使用。

    兼容性和支持


    FMP系列电阻器与其他常见的电路板和电子设备具有良好的兼容性。制造商提供了详细的技术文档和支持服务,用户可以通过官方网站获取更多资料并联系技术支持团队。

    常见问题与解决方案


    1. 如何处理过载情况?
    - 可通过安装保险丝或断路器来防止过载情况发生。在设计阶段需合理设置保护机制。
    2. 长时间工作是否会降低精度?
    - 需要根据温度曲线进行降额使用。例如,在70°C以上环境,必须减少额定负载以保证精度。
    3. 能否定制特殊值?
    - 特殊值可通过制造商定制生产,具体请联系销售团队了解详情。

    总结和推荐


    总体来看,FMP系列金属膜高功率电阻以其卓越的温度稳定性和可靠性,在工业和电力应用领域具有明显优势。无论是在逆变器、变频器还是电力转换器等场合,FMP系列都表现出色。强烈推荐在对稳定性要求较高的应用中使用这一系列的电阻器。

FMP100JR-52-150K参数

参数
电阻值 150KΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FMP100JR-52-150K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-150K FMP100JR-52-150K数据手册

FMP100JR-52-150K封装设计

查看详情并下载
Symbol
Footprint
3D Model
