首页  >  产品百科  >  FMP200FRF52-75K

FMP200FRF52-75K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 75KΩ ±1% 2W ±100ppm/℃ 插件 通孔安装 9mm(长度)
供应商型号: Q-ZT-FMP200FRF52-75K
供应商: 海外现货
标准整包数: 2500

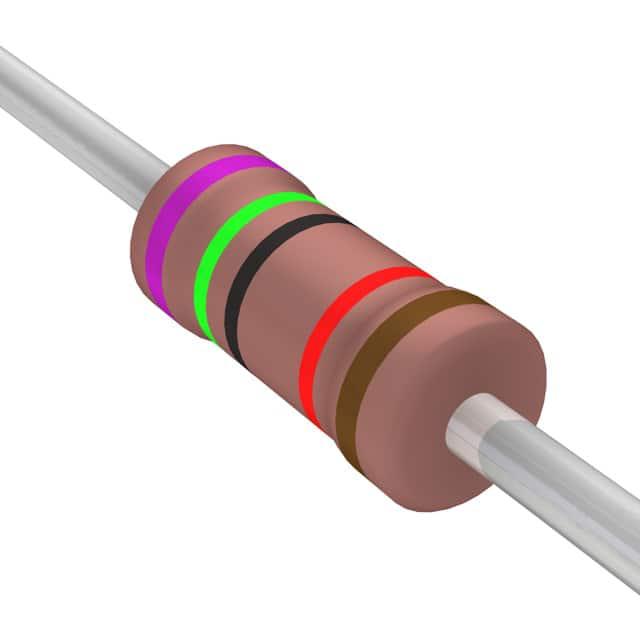

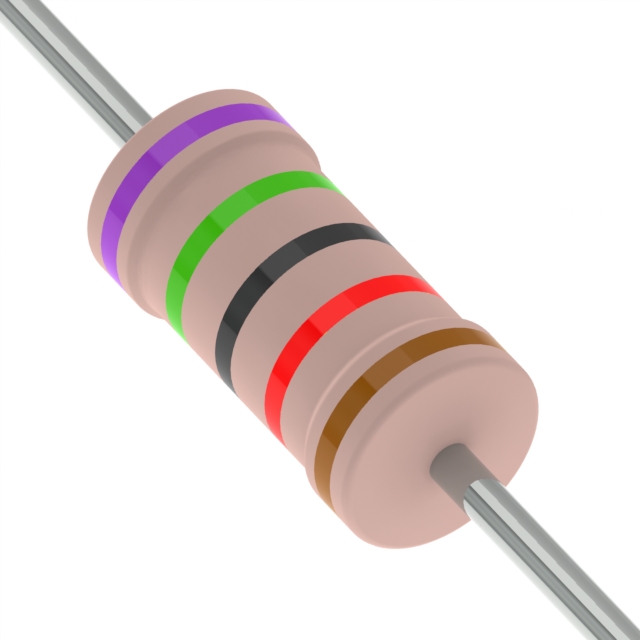

YAGEO/台湾国巨 通孔电阻 FMP200FRF52-75K

FMP200FRF52-75K概述


    产品简介


    通过孔电阻(Thru-Hole Resistor)是电路板设计中不可或缺的电子元器件之一,广泛应用于各类电子产品中。本文介绍的FMP系列金属膜高功率电阻以其独特的工艺和优异的性能,在工业控制、电源管理、通信设备等领域有着广泛的应用。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸(直径×高) | FMP-50:3.4±0.3 mm × 1.9±0.2 mm |
    FMP100:6.3±0.5 mm × 2.4±0.2 mm |
    FMP200:9.0±0.5 mm × 3.9±0.3 mm |
    FMP3WS:11.5±1.0 mm × 4.5±0.5 mm |
    FMP300:15.5±1.0 mm × 5.0±0.5 mm |
    | 功率等级 | 1/2W, 1W, 2W, 3W |
    | 电阻范围 | 1Ω 至 4.7MΩ |
    | 阻值精度 | ±1%,±5% |
    | 温度系数 | ±100 ppm/°C |
    | 环境温度范围 | -55°C 至 +155°C |
    | 绝缘电压(Rated Continuous Working Voltage, RCWV) | ≤ 功率等级 × 电阻值或最大工作电压,取较小者 |

    产品特点和优势


    1. 高可靠性:采用多层混合金属合金和保护材料,通过真空溅射系统沉积到高级陶瓷基板上。
    2. 高功率:提供从1/2W到3W的不同功率等级,满足各种应用场景的需求。
    3. 耐高温:能够在-55°C至+155°C的极端温度范围内稳定工作。
    4. 防燃特性:符合UL-94V-0阻燃标准,具备过载测试UL-1412认证。
    5. 耐久性:经过严格的环境测试和可靠性验证,包括湿热稳定性测试、温度循环测试等。

    应用案例和使用建议


    应用案例
    FMP系列电阻在工业自动化控制系统中用于电流采样和电压调节。例如,在直流电源转换模块中,这些电阻被用来测量输出电压并反馈给控制器以保持恒定的输出电压。
    使用建议
    1. 温度补偿:对于某些对温度敏感的应用,可以考虑使用低温度系数的电阻型号,如FMP-50和FMP100(R ≥ 10Ω时温度系数为±50 ppm/°C)。
    2. 散热设计:在高功率应用场景下,确保良好的散热设计,以避免由于过热导致的电阻损坏。
    3. 合理选择:根据具体应用场景和需求选择合适的功率等级和电阻值,以避免资源浪费或因过载导致的故障。

    兼容性和支持


    FMP系列电阻具有广泛的兼容性,可以与其他标准尺寸的电阻引脚匹配,便于在电路板上进行安装。制造商提供了详细的技术文档和支持服务,确保用户能够正确使用和维护这些组件。

    常见问题与解决方案


    1. 问题:电阻在高温环境下表现不稳定。
    - 解决方案:检查是否存在功率过载,按照手册中的曲线图对功率进行降额处理。
    2. 问题:电阻出现绝缘失效。
    - 解决方案:确认是否达到规定的最大工作电压或过载电压,并检查连接是否正确。
    3. 问题:电阻阻值变化超出预期。
    - 解决方案:检查周围环境温度是否在规定范围内,必要时采取温度补偿措施。

    总结和推荐


    FMP系列金属膜高功率电阻凭借其出色的性能、可靠的品质和广泛的应用范围,成为众多工程项目的首选。特别是对于需要在极端环境下稳定工作的应用场景,FMP系列电阻表现出色,值得推荐。如果您正在寻找一款可靠且高性能的通过孔电阻,FMP系列将是您的理想选择。

FMP200FRF52-75K参数

参数
电阻值 75KΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FMP200FRF52-75K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200FRF52-75K FMP200FRF52-75K数据手册

FMP200FRF52-75K封装设计

查看详情并下载
Symbol
Footprint
3D Model
