FMP100JR-52-0R22

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 220mΩ ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JR-52-0R22
供应商: 海外现货
标准整包数: 1

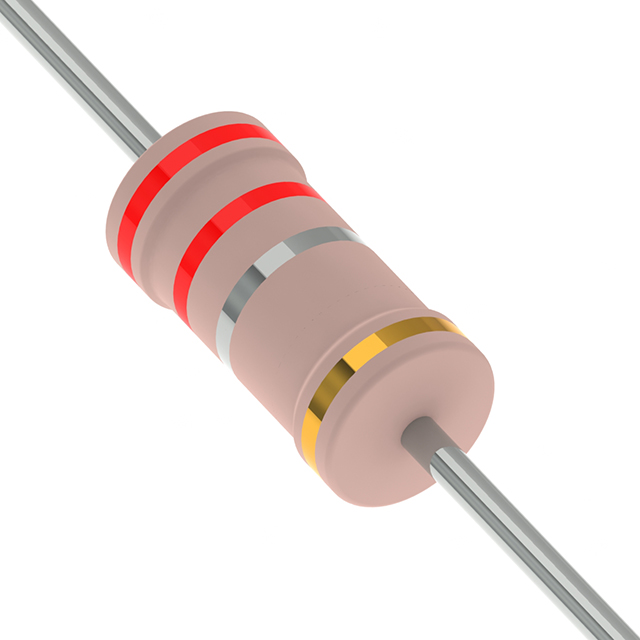

YAGEO/台湾国巨 通孔电阻 FMP100JR-52-0R22

FMP100JR-52-0R22概述

    高质量文章:金属薄膜高功率电阻器技术手册

    1. 产品简介


    金属薄膜高功率电阻器(FMP系列)是一种通过真空溅射系统沉积多层混合金属合金和防护材料到精心处理的高纯度陶瓷基底上的元件。切割螺旋槽后,焊接锡连接铜端帽以实现导电。最后涂覆一层粉红色耐火涂层。这些电阻器特别适用于需要高稳定性和高可靠性应用的场合,广泛应用于工业控制、电源供应器、通信设备以及医疗器械等领域。

    2. 技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 | FMP4WV |
    ||
    | 尺寸(直径x高度) | 3.4±0.3mm x 1.9±0.2mm | 6.3±0.5mm x 2.4±0.2mm | 9.0±0.5mm x 3.9±0.3mm | 11.5±1.0mm x 4.5±0.5mm | 15.5±1.0mm x 5.0±0.5mm | 17.0±1.0mm x 7.5±0.5mm |
    | 功率等级 | 1/2W | 1W | 2W | 3W | 4W |
    | 最大工作电压 | 200V | 350V | 500V | 750V | N/A |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V | N/A |
    | 绝缘电压测试 | 300V | 500V | N/A | N/A | N/A |
    | 阻值范围 | 1Ω - 10MΩ & 0Ω for E24 & E96系列值 |
    | 工作温度范围 | -55°C至+155°C |
    | 温度系数 | ±100ppm/°C |

    3. 产品特点和优势


    FMP系列电阻器采用金属薄膜技术,具备以下特点和优势:
    - 高稳定性:温度系数低,确保电阻在各种环境下保持一致的阻值。
    - 高可靠性:符合UL标准的防火多层涂层设计,确保在极端条件下的安全运行。
    - 高精度:阻值容差为±1%,适用于对精度要求高的电路设计。
    - 抗老化能力:良好的环境适应性,在多种恶劣条件下仍能保持长期稳定的性能。

    4. 应用案例和使用建议


    - 工业控制设备:用于高压、高温环境下的电流测量和信号调节。
    - 电源供应器:适用于高频开关电源中,能够承受瞬间的过载电压冲击。
    - 通信设备:适合无线基站和通信网络中的稳压和分压需求。
    使用建议:
    - 在环境温度超过70°C时,应根据功率降额曲线适当调整功率等级。
    - 连接时尽量避免物理应力,以减少端子的损坏风险。

    5. 兼容性和支持


    FMP系列电阻器设计灵活,可广泛应用于各类设备中。厂商提供详细的技术文档和支持服务,包括样品测试、定制化需求及技术支持等。

    6. 常见问题与解决方案


    - 问题1:如何处理电阻器在高温环境下的稳定性问题?
    解决方案:使用时参考温度系数±100ppm/°C,确保负载不超过额定功率,必要时进行降额操作。
    - 问题2:遇到过载电压导致电阻器损坏怎么办?
    解决方案:选用更高额定电压的产品,同时注意保护电路免受瞬态电压冲击。

    7. 总结和推荐


    FMP系列金属薄膜高功率电阻器以其出色的性能和稳定可靠的表现,在多个行业中具有广泛的应用前景。无论是在工业控制、通信设备还是电源供应器等领域,FMP系列都能提供卓越的解决方案。综合其显著的优点,强烈推荐使用FMP系列电阻器。

FMP100JR-52-0R22参数

参数
电阻值 220mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP100JR-52-0R22数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-0R22 FMP100JR-52-0R22数据手册

FMP100JR-52-0R22封装设计

查看详情并下载
Symbol
Footprint
3D Model
