FMP300FRF73-1M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1MΩ ±1% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: 603-FMP300FRF73-1M
供应商: Mouser
标准整包数: 1

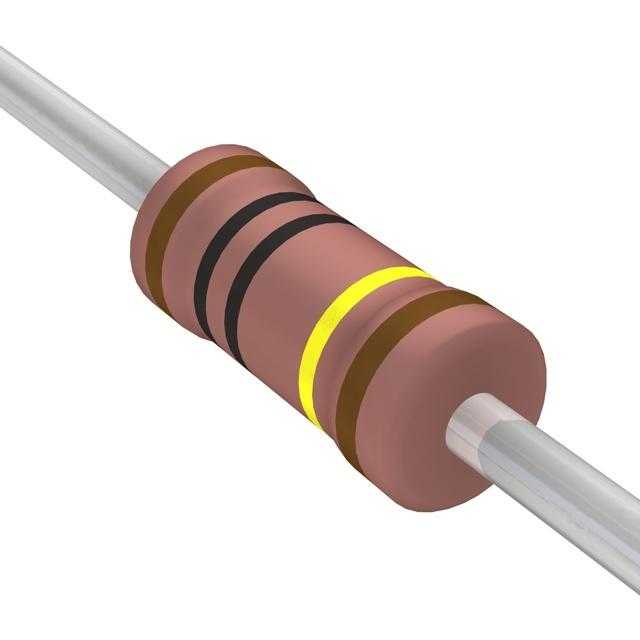

YAGEO/台湾国巨 通孔电阻 FMP300FRF73-1M

FMP300FRF73-1M概述

    金属薄膜高功率电阻器(FMP系列)技术手册

    1. 产品简介


    金属薄膜高功率电阻器(FMP系列)采用真空溅射系统将多层金属合金和保护材料沉积到经过精心处理的高级陶瓷基板上。这种独特的制造工艺使得FMP系列金属薄膜高功率电阻器具备出色的稳定性和可靠性。它们被广泛应用于需要大功率输出的应用场合,例如工业自动化、通信设备、电源管理系统等领域。

    2. 技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 长度 L (mm) | 3.4 ± 0.3 | 6.3 ± 0.5 | 9.0 ± 0.5 | 11.5 ± 1.0 | 15.5 ± 1.0 |
    | 直径 øD (mm) | 1.9 ± 0.2 | 2.4 ± 0.2 | 3.9 ± 0.3 | 4.5 ± 0.5 | 5.0 ± 0.5 |
    | 高度 H (mm) | 28 ± 2.0 | 28 ± 2.0 | 26 ± 2.0 | 35 ± 2.0 | 33 ± 2.0 |
    | 端帽直径 ø (mm) | 0.45 ± 0.05 | 0.55 ± 0.05 | 0.55 ± 0.05 | 0.8 ± 0.05 | 0.8 ± 0.05 |
    | 功率等级 | 1/2W | 1W | 2W | 3W
    | 最大工作电压 (V) | 200 | 350 | 500 | 750
    | 最大过载电压 (V) | 400 | 600 | 700 | 1,000
    | 绝缘电压 (V) | 300 | 500 |
    | 电阻范围 (Ω) | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω |
    | 工作温度范围 (°C) | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C |
    | 温度系数 (ppm/°C) | ±100 | ±100 | ±100 | ±100 | ±100 |

    3. 产品特点和优势


    FMP系列金属薄膜高功率电阻器的主要特点和优势如下:
    - 高功率密度:采用先进的制造工艺,能够在有限的空间内提供更大的功率输出。
    - 高精度:阻值误差低至±1%,适合对精度要求较高的应用场景。
    - 良好的温度稳定性:温度系数为±100 ppm/°C,确保在较宽温度范围内仍能保持稳定的电阻值。
    - 优异的环境适应性:通过严格的耐热、耐湿、耐老化等测试,确保长期可靠运行。
    - UL认证:符合UL-94V-0标准的阻燃涂层,提高安全性能。

    4. 应用案例和使用建议


    FMP系列金属薄膜高功率电阻器常用于各种高功率电路设计,例如开关电源、逆变器、电机驱动等。
    使用建议:
    - 在高功率应用中,建议根据功率等级合理选择电阻器,以避免过热导致损坏。
    - 对于高环境温度下的应用,建议查看降额曲线,适当降低负载以延长使用寿命。
    - 在设计时考虑电路布局,避免紧密排列电阻器以保证散热效果。

    5. 兼容性和支持


    FMP系列电阻器支持多种封装形式,如通孔安装(TH)和贴片安装(SMD)。对于具体的应用需求,可以咨询厂商获取详细的支持和指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 检查环境温度是否超出正常范围,调整负载至合适功率等级。 |
    | 过热损坏 | 确保散热良好,选择合适的功率等级并降低负载。 |
    | 外观缺陷(如涂层破损) | 尽早更换新的电阻器,确保使用前检查产品质量。 |

    7. 总结和推荐


    综上所述,FMP系列金属薄膜高功率电阻器凭借其高功率密度、高精度和优异的环境适应性,在高功率应用领域表现卓越。适用于各种工业自动化、通信设备及电源管理系统的高功率电路设计。推荐在需要高可靠性、高精度和高功率密度的应用场合中选用FMP系列电阻器。

FMP300FRF73-1M参数

参数
电阻值 1MΩ
精度 ±1%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP300FRF73-1M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300FRF73-1M FMP300FRF73-1M数据手册

FMP300FRF73-1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.7209
10+ $ 0.1944 ¥ 1.6423
50+ $ 0.1656 ¥ 1.3993
100+ $ 0.1323 ¥ 1.1175
500+ $ 0.1067 ¥ 0.9016
2000+ $ 0.0929 ¥ 0.7848
5000+ $ 0.0832 ¥ 0.7027
10000+ $ 0.0724 ¥ 0.6114
库存: 8572
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.72
直接购买
加入购物车
