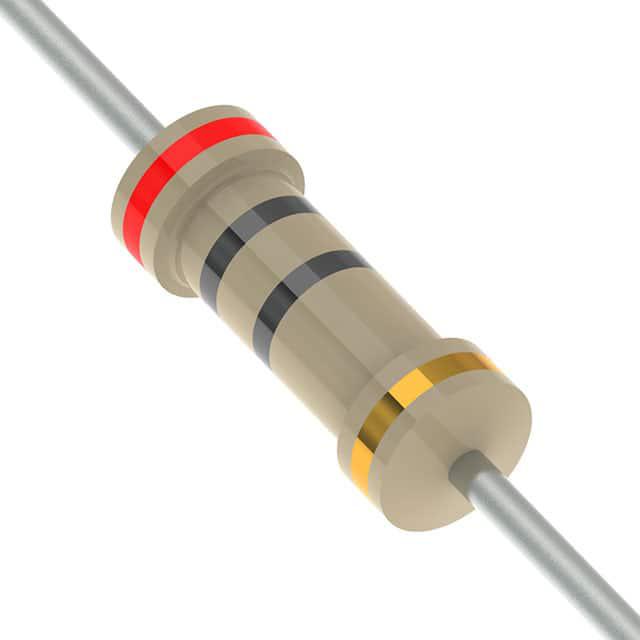

CFR-25SJT-52-20R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 20Ω ±5% 250mW -500ppm/℃~350ppm/℃ 通孔安装 3.4mm(长度)
供应商型号:
供应商:
标准整包数: 0
YAGEO/台湾国巨 通孔电阻 CFR-25SJT-52-20R

CFR-25SJT-52-20R概述


    产品简介


    碳膜电阻(CFR系列)
    CFR系列碳膜电阻是通过在高纯度陶瓷棒上涂覆均匀的纯碳薄膜制成的。通过在电阻层上切削螺旋状凹槽,再将焊接有电解铜连接端子的端盖连接到电阻两端。最终,该电阻器被一层棕黄色漆包裹以增强其耐久性。这些碳膜电阻具有广泛的应用范围,适用于电子设备中的电流控制、分压等场合。

    技术参数


    - 尺寸:不同型号的尺寸参数如下所示:
    - CFR-12: 直径(DH) 3.4±0.3 mm,长度(L) 1.9±0.2 mm
    - CFR-25: 直径(DH) 6.3±0.5 mm,长度(L) 2.4±0.2 mm
    - CFR-50: 直径(DH) 9.0±0.5 mm,长度(L) 3.3±0.3 mm
    - CFR100: 直径(DH) 11.5±1.0 mm,长度(L) 4.5±0.5 mm
    - CFR200: 直径(DH) 15.5±1.0 mm,长度(L) 5.0±0.5 mm
    - 额定功率:1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻范围:1Ω 至 10MΩ(E24系列值)
    - 工作温度范围:-55°C 至 +155°C
    - 阻值精度:±2%, ±5%
    - 温度系数:见表1

    产品特点和优势


    - 高可靠性:采用纯碳涂层和陶瓷芯,确保长期稳定运行。
    - 宽广的阻值范围:能够覆盖多种需求,提供广泛的阻值选择。
    - 高温适应性:工作温度范围广泛,适合极端环境下的应用。
    - 多种型号选择:可根据不同的应用需求选择合适的型号。
    - 严格的测试标准:符合IEC 60115-1标准,确保产品质量。

    应用案例和使用建议


    - 电路设计:用于需要分压、限流、偏置电路等多种场合。
    - 电源管理:在电源管理电路中起到关键作用。
    - 温度补偿:在某些对温度敏感的应用中,可以作为温度补偿元件。
    使用建议:
    - 在选择电阻时,需注意工作环境的温度,确保在高温环境下正确降额使用。
    - 在复杂电路设计中,应考虑电阻的阻值和功率匹配。

    兼容性和支持


    - 兼容性:与市场上常见的电路板和电子设备兼容。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:电阻器过热
    - 解决方案:检查负载情况,确保不超过最大额定功率,必要时降低环境温度。

    - 问题:电阻值漂移
    - 解决方案:检查温度系数是否满足应用要求,必要时选择更精确的型号。

    总结和推荐


    总体而言,CFR系列碳膜电阻以其高可靠性和广泛应用范围,在多种电子设备中表现出色。其广泛的阻值选择和良好的温度适应性使其成为电路设计的理想选择。我们强烈推荐使用此系列产品来提高电子设备的稳定性和可靠性。

CFR-25SJT-52-20R参数

参数
电阻值 20Ω
精度 ±5%
额定功率 250mW
温度系数 -500ppm/℃~350ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

CFR-25SJT-52-20R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR-25SJT-52-20R CFR-25SJT-52-20R数据手册

CFR-25SJT-52-20R封装设计

查看详情并下载
Symbol
Footprint
3D Model
