HHV-50FT-52-1M2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.2MΩ ±1% 500mW ±200ppm/℃ 插件 通孔安装 9mm(长度)
供应商型号: ZT-HHV-50FT-52-1M2
供应商: 海外现货
标准整包数: 1

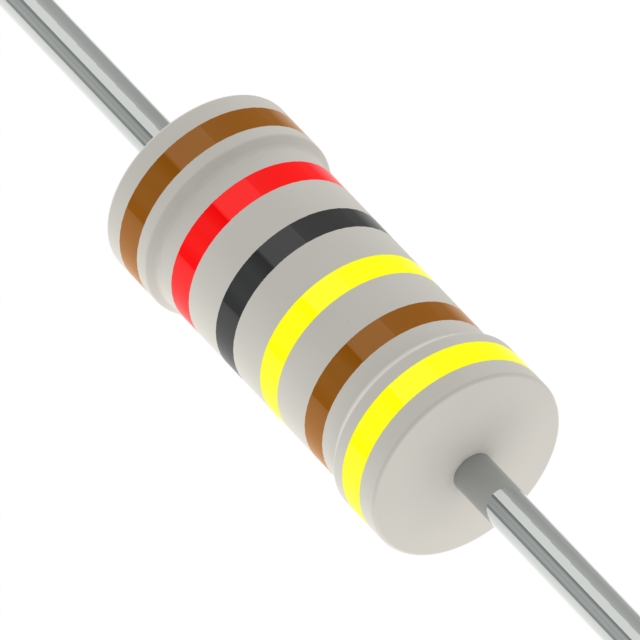

YAGEO/台湾国巨 通孔电阻 HHV-50FT-52-1M2

HHV-50FT-52-1M2概述

    高压高阻薄膜电阻HHV系列技术手册解析

    产品简介


    HHV系列高压高阻薄膜电阻是一款专为需要高电压和高阻值的应用而设计的产品。它采用金属釉膜制造,两端连接镀锡的电解铜引线,并经过多层粉色清漆涂层处理,具有出色的稳定性和耐久性。该系列产品广泛应用于电力系统、测量仪器、工业自动化设备等多个领域。

    技术参数


    - 功率额定值:1/4W、1/2W、1W、2W、3W
    - 电阻精度:±1%、±5%
    - 温度系数:±200ppm/°C
    - 正常工作温度范围:-55°C至+155°C
    - 最大连续工作电压(DC):1,600V至7,000V
    - 最大过载电压(DC):3,000V至14,000V
    - 绝缘耐压测试:300V至700V
    - 温度系数测试:在-55°C至+155°C范围内变化不超过±200ppm/°C
    - 焊接性测试:245±5°C,浸焊3±0.5秒,覆盖面积≥95%

    产品特点和优势


    HHV系列高压高阻薄膜电阻的主要优势在于其卓越的温度稳定性和电压承受能力。其金属釉膜和多层涂层设计,确保了其在高温环境下的可靠性和耐久性。此外,它的高电压承受能力和广泛的电阻范围使其成为电力系统、测量仪器及其它高要求应用的理想选择。

    应用案例和使用建议


    HHV系列电阻广泛应用于各种需要高电压和高阻值的场合,如高压测试设备、精密测量仪器和工业自动化系统。建议在使用时,尤其是在超过70°C的环境中,要注意按照手册中提供的降额曲线来操作,以保证其长期稳定性。同时,在安装过程中,应注意焊接温度和时间的控制,避免对电阻造成损害。

    兼容性和支持


    HHV系列电阻具有良好的兼容性,可以与多种标准接口和其他电子元器件配合使用。制造商提供了详尽的技术支持文档和维护指南,确保用户能够轻松获取所需的信息和帮助。

    常见问题与解决方案


    - 问题:在高温环境下,功率额定值需要降额。
    解决办法:根据手册提供的降额曲线进行操作,确保电阻安全运行。
    - 问题:焊接过程中出现覆盖率不足的情况。
    解决办法:调整焊接温度和时间,严格按照手册要求进行操作。
    - 问题:耐热冲击测试不合格。
    解决办法:检查装配工艺是否正确,确保每个步骤符合标准要求。

    总结和推荐


    HHV系列高压高阻薄膜电阻以其出色的温度稳定性和高电压承受能力,在各种高要求应用中表现出色。其广泛的电阻范围和良好的兼容性使其在市场上具有很强的竞争力。对于需要高电压和高阻值应用的项目,HHV系列电阻是值得推荐的选择。通过遵循手册中的指导和注意事项,用户可以充分发挥其潜力,确保系统的稳定运行。

HHV-50FT-52-1M2参数

参数
电阻值 1.2MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

HHV-50FT-52-1M2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50FT-52-1M2 HHV-50FT-52-1M2数据手册

HHV-50FT-52-1M2封装设计

查看详情并下载
Symbol
Footprint
3D Model
