FKN100JR-73-75R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 75Ω ±5% 1W 通孔安装 11.5mm(长度)
供应商型号: ZT-FKN100JR-73-75R
供应商: 海外现货
标准整包数: 1

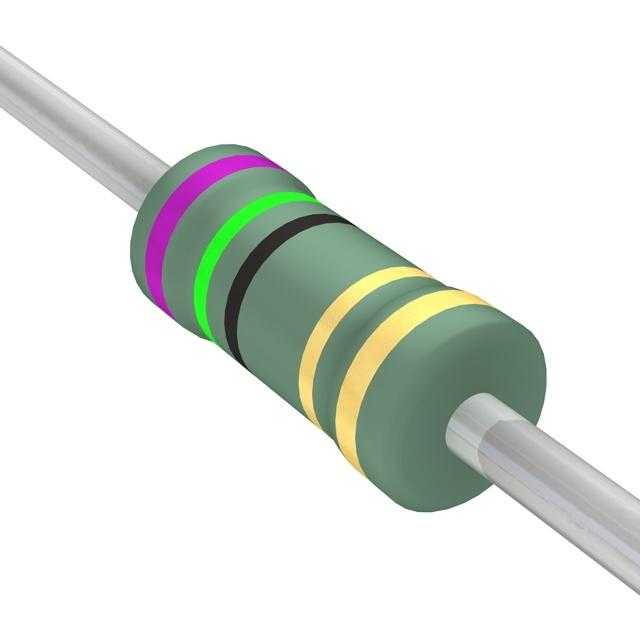

YAGEO/台湾国巨 通孔电阻 FKN100JR-73-75R

FKN100JR-73-75R概述


    产品简介


    通过孔式电阻(Through-Hole Resistor)是一种常用的电子元器件,主要用于电路中的电流限制、电压分压、信号衰减等功能。这类电阻因其结构简单且易于安装而被广泛应用于各种电子设备中,包括家用电器、工业控制系统、通信设备以及汽车电子等领域。

    技术参数


    1. 功率等级:1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    2. 阻值精度:±1%, ±5%
    3. 温度系数(TCR):±350ppm/°C
    4. 火焰保护涂层:符合UL-94V-0标准
    5. 过载测试特性:符合UL-1412标准
    6. 降额要求:对于在40°C以上环境温度下工作的电阻,必须按照下图的曲线降额使用。
    7. 熔断特性:
    - 当阻值R≤2.0Ω时,在36倍额定功率下熔断时间在60秒内
    - 当阻值R>2.0Ω时,在25倍额定功率下熔断时间在60秒内
    - 熔断后残余阻值至少为额定阻值的100倍
    8. 电气特性:
    - 额定连续工作电压(RCWV)= 功率等级 × 阻值 或 最大工作电压,两者中较小者
    - 电压绝缘强度:300V 或 200V(根据具体型号)
    - 最大工作电压(PxR)
    9. 工作温度范围:-40°C 至 +155°C
    10. 尺寸规格:
    - 不同型号的具体尺寸如下:
    - FKN50S/FKN1SS: 直径6.3±0.5mm,高度2.5±0.3mm,引脚间距28±2.0mm,引脚厚度0.55±0.05mm
    - FKN-50: 直径9.0±0.5mm,高度3.5±0.3mm,引脚间距26±2.0mm,引脚厚度0.55±0.05mm
    - FKN100: 直径11.5±1.0mm,高度4.6±0.5mm,引脚间距35±2.0mm,引脚厚度0.8±0.05mm
    - FKN200: 直径15.5±1.0mm,高度5.2±0.5mm,引脚间距33±2.0mm,引脚厚度0.8±0.05mm
    - FKN300:
    - FKN400:
    - FKN5WS: 直径17.5±1.0mm,高度6.2±0.5mm,引脚间距32±2.0mm,引脚厚度0.8±0.05mm
    - FKN500: 直径24.5±1.0mm,高度8.2±0.5mm,引脚间距38±2.0mm,引脚厚度0.8±0.05mm

    产品特点和优势


    该款通过孔式电阻具有以下显著特点和优势:
    1. 高可靠性:采用火焰保护涂层,符合UL-94V-0标准,能够有效防止火灾风险。
    2. 过载保护:内置熔断机制,能够在异常情况下迅速切断电流,确保安全。
    3. 宽广的工作温度范围:能够在-40°C至+155°C的极端环境中稳定工作。
    4. 多种功率等级选择:从0.5W到7W不等,满足不同应用场景的需求。
    5. 高精度阻值:提供±1%和±5%两种精度选择,确保良好的精度和稳定性。

    应用案例和使用建议


    应用案例
    - 家用电器:例如电饭煲、空调等设备中的电流限制和信号处理。
    - 工业控制系统:如电机控制板中的电流分压和信号衰减。
    - 通信设备:例如路由器、交换机中的电源管理。
    - 汽车电子:如汽车音响系统中的音频信号处理。
    使用建议
    1. 确保环境温度:在高温环境下工作时,需注意降额使用,避免因温度过高导致性能下降。
    2. 过载保护:尽量避免超过额定功率的工作状态,以减少熔断的风险。
    3. 定期检查:对于长期使用的设备,建议定期进行性能检测,确保其正常运行。

    兼容性和支持


    该产品具有广泛的兼容性,适用于大多数常见的电子设备和系统。制造商提供了详细的技术支持和服务,包括产品选型指南、使用手册、常见问题解答以及售后技术支持。

    常见问题与解决方案


    1. 问:如何处理过热问题?
    答:如果电阻器过热,应立即切断电源,并采取措施降低环境温度,必要时更换适合高温环境的电阻器。
    2. 问:如何判断是否需要降额使用?
    答:查阅相关技术手册中的降额曲线,根据实际工作环境温度选择合适的功率等级。
    3. 问:电阻器出现异常响声怎么办?
    答:检查是否有松动或接触不良的情况,如发现问题应及时修复或更换。

    总结和推荐


    该款通过孔式电阻凭借其高可靠性和多种功率等级的选择,在众多应用场景中表现出色。其广泛的工作温度范围、良好的精度和稳定性使其成为许多设备的理想选择。我们强烈推荐使用这款通过孔式电阻,特别是在需要高可靠性和稳定性的应用场合。

FKN100JR-73-75R参数

参数
电阻值 75Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售

FKN100JR-73-75R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FKN100JR-73-75R FKN100JR-73-75R数据手册

FKN100JR-73-75R封装设计

查看详情并下载
Symbol
Footprint
3D Model
