FMF50SFTF52-390R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 390Ω ±1% 500mW ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMF50SFTF52-390R
供应商: 海外现货
标准整包数: 1

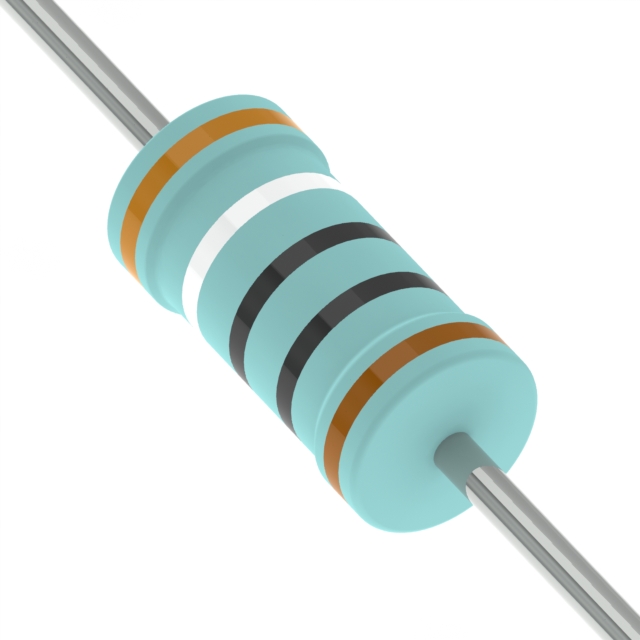

YAGEO/台湾国巨 通孔电阻 FMF50SFTF52-390R

FMF50SFTF52-390R概述

    通过孔电阻器(Through-Hole Resistor)FMF系列技术手册

    产品简介


    FMF系列金属薄膜防爆电阻是一种高质量的电子元器件,适用于各种环境下的稳定工作。该系列电阻采用了真空溅射系统,将多层混合金属合金和保护材料沉积到精心处理的高级陶瓷基底上,再经过螺旋切割并焊接铜引线,最后涂覆灰色漆。FMF系列电阻广泛应用于工业控制、电源转换、测试仪器等领域。

    技术参数


    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W
    - 电阻精度:±1%, ±5%
    - 温度系数:±50ppm/°C, ±100ppm/°C
    - 防爆特性:符合UL-94V-0标准
    - 耐过载能力:符合UL-1412标准
    - 最高连续工作电压(RCWV):根据额定功率或最大工作电压,取最小值
    - 最高工作电压:250V, 300V, 350V, 400V, 500V
    - 最高过载电压:500V, 600V, 700V, 800V, 1000V
    - 绝缘耐压:400V, 500V
    - 电阻范围:1Ω - 4.7MΩ
    - 工作温度范围:-55°C至+155°C
    - 温度系数:±50ppm/°C, ±100ppm/°C

    产品特点和优势


    1. 高稳定性:采用金属薄膜技术,确保电阻在高温和恶劣环境下的长期稳定性。
    2. 防爆设计:符合UL-94V-0和UL-1412标准,适合在有高负载需求的应用中使用。
    3. 宽广的工作温度范围:能够在极端环境下正常工作,如工业控制设备中。
    4. 精密的制造工艺:保证了产品的一致性和可靠性。

    应用案例和使用建议


    1. 工业控制:FMF系列电阻可以用于工厂自动化系统中的电流调节和电压限制。
    2. 电源转换:适合作为开关电源中的关键部件,帮助实现稳定的输出电压。
    3. 测试仪器:在各类测试设备中提供精确的电阻参考。
    使用建议:
    - 在环境温度超过70°C时,需按照提供的曲线降低额定功率。
    - 高负载环境下,确保电阻承受不超过额定的过载电压。

    兼容性和支持


    FMF系列电阻具有良好的兼容性,可与其他电子元器件或设备配合使用。制造商提供了全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 问题:电阻在高负载下出现过热。
    解决方法:检查环境温度是否超过70°C,必要时按照推荐曲线降低额定功率。

    2. 问题:电阻出现意外过载。
    解决方法:检查电路设计是否合理,确保所有元器件的额定值匹配。

    总结和推荐


    综上所述,FMF系列金属薄膜防爆电阻以其卓越的稳定性和可靠性,在工业控制、电源转换和测试仪器等领域表现优异。虽然价格可能略高于普通电阻,但其高性能和长期稳定性使其成为高要求应用的理想选择。因此,强烈推荐使用FMF系列电阻。

FMF50SFTF52-390R参数

参数
电阻值 390Ω
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMF50SFTF52-390R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMF50SFTF52-390R FMF50SFTF52-390R数据手册

FMF50SFTF52-390R封装设计

查看详情并下载
Symbol
Footprint
3D Model
