首页  >  产品百科  >  FMP200JR-52-12K

FMP200JR-52-12K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 12KΩ ±5% 2W 通孔安装 9mm(长度)
供应商型号: 603-FMP200JR-52-12K
供应商: Mouser
标准整包数: 1

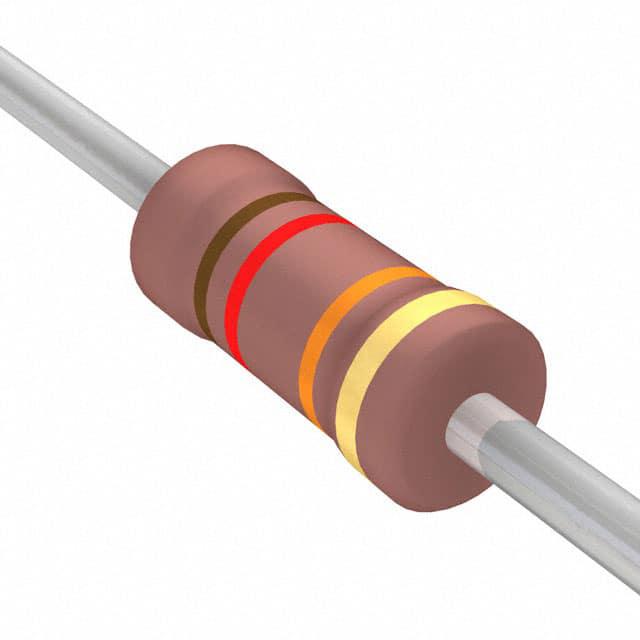

YAGEO/台湾国巨 通孔电阻 FMP200JR-52-12K

FMP200JR-52-12K概述


    产品简介


    本篇技术手册介绍了FMP系列金属膜高功率电阻器。这些电阻器采用真空溅射系统将多层混合金属合金及衍生物材料沉积到精心处理的高级陶瓷基板上。经过螺旋沟槽切割后,焊接到端盖上的镀锡电解铜连接引线。电阻器表面覆盖一层粉红色保护漆,以增强其耐用性和可靠性。该系列产品适合广泛的应用领域,特别是在需要高稳定性和高可靠性的场合。

    技术参数


    | 型号 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 直径ø (mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 高度H (mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 长度L (mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 引脚直径øD (mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    电气特性
    - 功率等级:1/2W、1W、2W、3W
    - 阻值精度:±1%、±5%
    - 温度系数:±100ppm/°C
    - 保险电阻多层涂层:符合UL-94V-0标准
    - 过载测试:符合UL-1412标准
    工作环境
    - 操作温度范围:-55°C至+155°C
    - 绝缘电压测试:300V、500V

    产品特点和优势


    1. 高可靠性:通过多项严格的性能测试,确保在极端环境下的稳定表现。
    2. 多功率选择:提供多种功率等级(1/2W、1W、2W、3W),满足不同应用场景的需求。
    3. 高精度阻值:±1%的阻值精度确保在精密电路设计中的准确性。
    4. 宽泛的工作温度范围:-55°C至+155°C的工作温度范围,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例
    1. 电源转换器:FMP系列电阻器可用于开关电源和稳压器中的关键组件,确保电源系统的稳定性和可靠性。
    2. 工业控制设备:在复杂的工业控制系统中,FMP系列电阻器可作为负载调节器的关键部件,保证系统正常运行。
    使用建议
    1. 高温环境应用:在高于70°C的环境中使用时,需根据负载曲线进行降额使用。
    2. 电路设计优化:在设计电路时,要充分考虑电源稳定性及散热问题,确保电阻器不会过热。

    兼容性和支持


    FMP系列电阻器与市面上大多数主流电子设备兼容。厂商提供全面的技术支持和服务,包括安装指南、维修手册和技术咨询等。此外,厂商还提供了详尽的产品文档,便于用户快速了解产品的详细信息和操作方法。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下出现异常。
    - 解决方案:严格按照手册中的负载曲线进行降额使用,确保在安全温度范围内运行。
    2. 问题:电路中电阻器稳定性不佳。
    - 解决方案:检查电路布局和元件连接,确保没有接触不良或信号干扰的情况发生。

    总结和推荐


    FMP系列金属膜高功率电阻器以其卓越的性能和广泛的适用性成为众多工业和电子应用的理想选择。凭借其稳定的温度系数、可靠的电气特性和严格的测试标准,该系列产品在市场上具有很高的竞争力。强烈推荐在需要高精度、高可靠性和宽工作温度范围的应用中使用此系列产品。

FMP200JR-52-12K参数

参数
电阻值 12KΩ
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-12K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-12K FMP200JR-52-12K数据手册

FMP200JR-52-12K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.207 ¥ 1.7492
10+ $ 0.0909 ¥ 0.7677
100+ $ 0.0748 ¥ 0.6316
500+ $ 0.0594 ¥ 0.5019
1000+ $ 0.0528 ¥ 0.4462
2500+ $ 0.0475 ¥ 0.4015
5000+ $ 0.04 ¥ 0.3377
10000+ $ 0.0346 ¥ 0.292
库存: 1977
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.74
