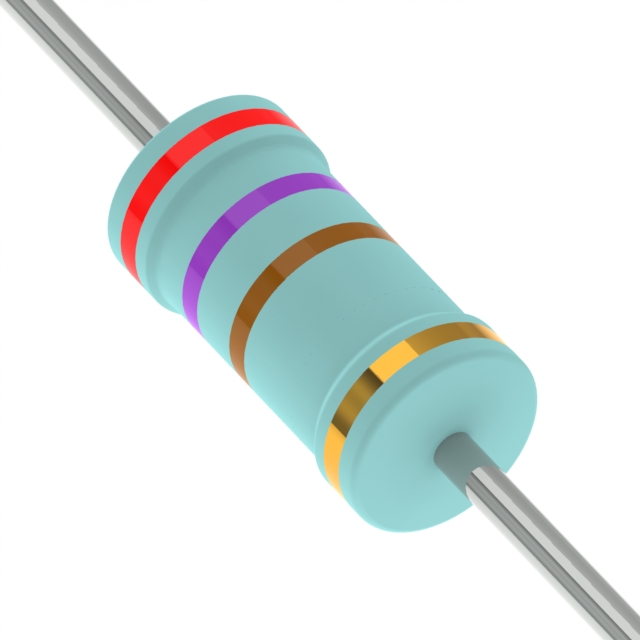

KNP1WSJT-52-270R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 270Ω ±5% 1W ±300ppm/℃ 导线安装 9mm(长度)
供应商型号: ZT-KNP1WSJT-52-270R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP1WSJT-52-270R

KNP1WSJT-52-270R概述

    通过孔电阻器(Through-Hole Resistor)技术手册

    产品简介


    通过孔电阻器(Through-Hole Resistor)是一种常用的电子元件,适用于需要高稳定性和可靠性电路的应用场合。它采用单层绕线电阻技术,在陶瓷杆上缠绕电阻丝,两端焊接铜焊连接引脚。这种设计使其具备良好的温度稳定性和较高的功率负载能力,广泛应用于家电、工业设备、通信系统等领域。

    技术参数


    以下是各型号的主要技术参数列表:
    | 型号 | 长度 (mm) | 直径 (mm) | 功率 (W) | 电阻范围 (Ω) (±1%) | 电阻范围 (Ω) (±5%) | 最大工作电压 (V) |
    ||
    | KNP-25 | 6.3±0.5 | 2.5±0.3 | 3 | 0.1 - 150 | 0.1 - 200 | 75 |
    | KNP-50 | 9.0±0.5 | 3.5±0.3 | 4 | 0.1 - 750 | 0.1 - 800 | 100 |
    | KNP100 | 11.5±1.0 | 4.6±0.5 | 5 | 0.1 - 1.5K | 0.1 - 2.2K | 125 |
    | KNP200 | 15.5±1.0 | 5.2±0.5 | 6 | 0.1 - 2.4K | 0.1 - 2.7K | 150 |
    | KNP300 | 17.5±1.0 | 6.2±0.5 | 7 | 0.1 - 3.3K | 0.1 - 3.9K | 200 |
    | KNP400 | 24.5±1.0 | 8.2±0.5 | 7 | 0.1 - 6.2K | 0.1 - 6.8K | 200 |
    注意:对于在40°C以上环境下工作的电阻器,必须按照下图所示曲线降额使用。

    产品特点和优势


    1. 高温稳定性:最高工作温度可达200°C,确保在极端环境下的稳定表现。
    2. 高功率负载:从1/4W到7W不等,满足不同应用场景的需求。
    3. 可靠性和耐久性:通过严格的环境测试(如温度循环、湿热老化等),确保长期可靠运行。
    4. 抗溶剂性能:经过酒精浸泡测试,标记和涂层无任何劣化现象。
    5. 良好的焊接性能:经受260°C的焊接热冲击,仍能保持良好的电气特性。

    应用案例和使用建议


    这些电阻器广泛应用于家电控制板、电源管理、工业自动化控制系统等场合。例如,在工业控制系统中,可以用于调节电压、电流和功率等。使用时建议:
    1. 确保电阻器的工作温度不超过其额定值。
    2. 对于高温环境,需降额使用,以避免过热损坏。
    3. 在高湿度环境中,建议进行定期检测,以防止潮气侵蚀。

    兼容性和支持


    这些电阻器与其他标准通孔电阻器兼容,易于安装和更换。厂家提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器过热 | 检查负载是否超过额定值,降额使用 |
    | 电阻值偏离预期 | 检查焊接工艺和环境温度是否符合要求 |
    | 电阻器标记模糊不清 | 更换新的产品,确保其符合耐溶剂要求 |

    总结和推荐


    总体而言,这些通过孔电阻器具有出色的稳定性和可靠性,能够胜任各种苛刻的工业环境应用。特别是对于需要高功率负载和高稳定性的场合,是非常理想的选择。因此,我强烈推荐使用这些电阻器,以确保系统的稳定性和安全性。

KNP1WSJT-52-270R参数

参数
电阻值 270Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 9mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

KNP1WSJT-52-270R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP1WSJT-52-270R KNP1WSJT-52-270R数据手册

KNP1WSJT-52-270R封装设计

查看详情并下载
Symbol
Footprint
3D Model
