首页  >  产品百科  >  AA1206FR-078M2L

AA1206FR-078M2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 8.2MΩ ±1% 250mW ±150ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: ZT-AA1206FR-078M2L
供应商: 海外现货
标准整包数: 1

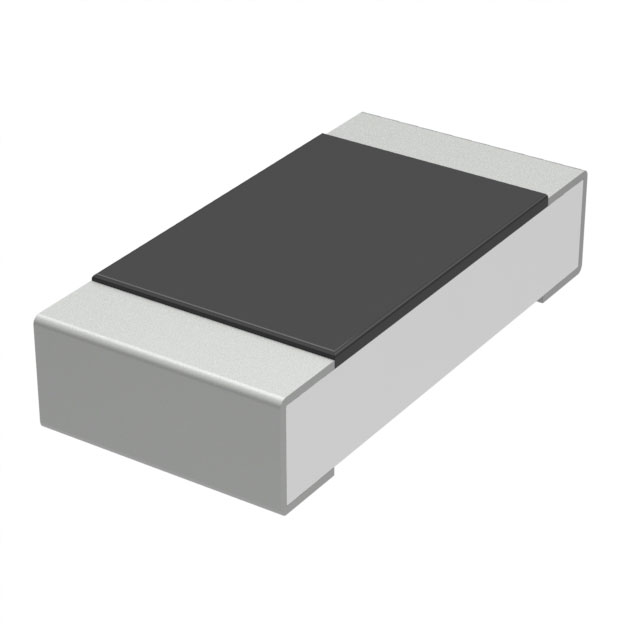

YAGEO/台湾国巨 贴片电阻 AA1206FR-078M2L

AA1206FR-078M2L概述

    Yageo Anti-Sulfurated Chip Resistors AA Series 技术手册解析

    产品简介


    Yageo AA系列是专为汽车应用设计的防硫化薄膜贴片电阻器。这些电阻器提供高精度(±0.5%,±1%,±5%)选择,并覆盖多种尺寸,包括0201、0402、0603、0805、1206、1210、1218、2010和2512。AA系列具有出色的抗硫能力,适用于汽车电子系统中的各种控制单元、车身控制系统和安全装置。

    技术参数


    1. 尺寸:0201至2512,具体尺寸见下表。
    2. 容差:±0.5%,±1%,±5%。
    3. 包装类型:纸/PE卷带或凸板卷带。
    4. 温度系数:E24/E96标准。
    5. 工作电压:最大额定电压范围从25V到500V。
    6. 温度范围:工作温度范围为-55°C至+155°C。
    7. 耐电压:最高耐压从50V到500V不等。
    8. 功率等级:根据型号不同,从0.05W到1W。
    | 尺寸 | 额定功率 |

    | 0201 | 0.05W |
    | 0402 | 0.0625W |
    | 0603 | 0.1W |
    | 0805 | 0.125W |
    | 1206 | 0.25W |
    | 1210 | 0.5W |
    | 1218 | 1W |
    | 2010 | 0.75W |
    | 2512 | 1W |

    产品特点和优势


    1. 卓越的抗硫性能:能在含硫环境中长期稳定工作。
    2. 符合行业标准:通过AEC-Q200认证,满足汽车电子要求。
    3. 环境友好:符合RoHS标准,无卤素。
    4. 高可靠性:全检自动光学检测,确保组件及设备可靠性。
    5. 高过载能力:能承受更高的过载电压。

    应用案例和使用建议


    1. 汽车电子:发动机控制单元、车身控制模块等关键系统。
    2. 恶劣环境应用:由于具备优异的抗硫性能,适合在高湿度或工业污染环境中使用。
    3. 组装建议:建议使用推荐的焊锡工艺,并进行适当的热冲击测试,以保证产品稳定性和耐用性。

    兼容性和支持


    - 兼容性:适用于所有需要高可靠性的场合,尤其是汽车电子系统。
    - 支持:制造商提供详尽的测试报告和售后支持,确保客户能充分利用产品特性。

    常见问题与解决方案


    1. 问:如何判断电阻值?
    - 答:通过标记和型号编码来识别。标记规则详见数据手册。
    2. 问:如何选择合适的封装类型?
    - 答:根据具体应用的需求选择纸/PE卷带或凸板卷带。
    3. 问:遇到焊接不良怎么办?
    - 答:检查焊接工艺是否符合J-STD-020D标准,必要时可重复焊接或更换部件。

    总结和推荐


    Yageo AA系列抗硫化芯片电阻器凭借其卓越的性能和广泛的适用性,在汽车电子及其他高要求应用领域表现优异。对于需要高可靠性和环境适应性的客户来说,这是一个值得信赖的选择。强烈推荐使用Yageo AA系列电阻器。

AA1206FR-078M2L参数

参数
电阻值 8.2MΩ
精度 ±1%
额定功率 250mW
温度系数 ±150ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA1206FR-078M2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA1206FR-078M2L AA1206FR-078M2L数据手册

AA1206FR-078M2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0379 ¥ 0.3175
库存: 0
起订量: 1733 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
