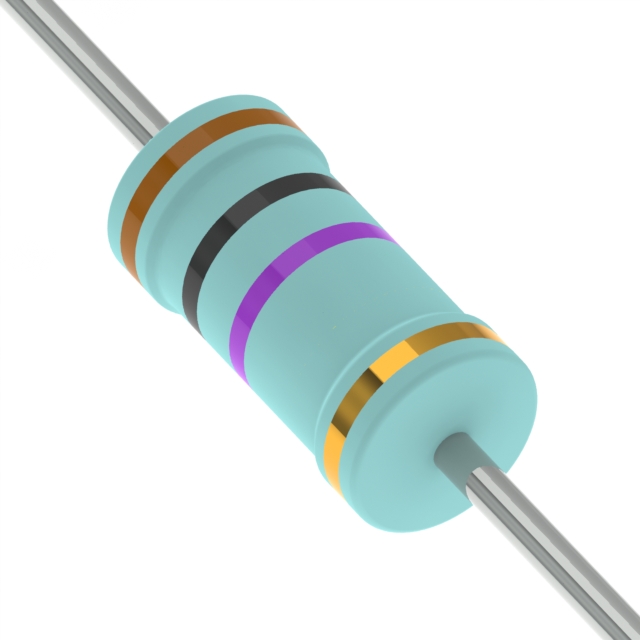

KNP200JB-73-0R1

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100mΩ ±5% 2W ±300ppm/℃ 导线安装 15.5mm(长度)
供应商型号: 13-KNP200JB-73-0R1-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP200JB-73-0R1

KNP200JB-73-0R1概述

    通过式电阻器技术手册

    1. 产品简介


    通过式电阻器是一种常用的电子元器件,主要用于电路中的电流调节和电压控制。该系列产品包括多种尺寸和功率等级,适用于各种应用场景,如工业自动化、电力系统、通信设备等。它们具有高可靠性、稳定性和良好的热稳定性,确保在不同环境下长期稳定工作。

    2. 技术参数


    - 尺寸(单位:mm)
    - KNP-25: 6.3±0.5 × 2.5±0.3 × 28±2.0 × 0.55±0.05
    - KNP-50: 9.0±0.5 × 3.5±0.3 × 26±2.0 × 0.55±0.05
    - KNP100: 11.5±1.0 × 4.6±0.5 × 35±2.0 × 0.8±0.05
    - KNP200: 15.5±1.0 × 5.2±0.5 × 33±2.0 × 0.8±0.05
    - KNP300: 17.5±1.0 × 6.2±0.5 × 32±2.0 × 0.8±0.05
    - KNP500: 24.5±1.0 × 8.2±0.5 × 38±2.0 × 0.8±0.05
    - KNP700: 24.5±1.0 × 8.2±0.5 × 38±2.0 × 0.8±0.05
    - 功率等级:
    - 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 电阻范围:
    - ±1%: 0.1Ω - 150Ω, 0.1Ω - 750Ω, 0.1Ω - 1.5KΩ, 0.1Ω - 2.4KΩ, 0.1Ω - 3.3KΩ, 0.1Ω - 6.2KΩ
    - ±5%: 0.1Ω - 200Ω, 0.1Ω - 800Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ, 0.1Ω - 6.8KΩ
    - 温度系数:±300ppm/°C
    - 额定工作温度范围:-40°C 到 +200°C
    - 短时间过载能力:10次额定功率,持续5秒

    3. 产品特点和优势


    - 高可靠性:采用多层阻燃涂层,符合UL-94V-0标准。
    - 过载保护:符合UL-1412标准,确保在过载情况下安全运行。
    - 温度适应性:在宽泛的温度范围内保持稳定的性能,适用于各种恶劣环境。
    - 灵活的阻值选择:提供广泛的电阻范围,满足不同应用场景的需求。
    - 耐久性测试:通过一系列严格的环境测试,包括湿度、温度循环、耐热性等,确保长寿命和高可靠性。

    4. 应用案例和使用建议


    - 工业自动化:在电机控制系统中用于调节电流,保证系统的平稳运行。
    - 电力系统:在高压电路中作为负载电阻,吸收多余的电能。
    - 通信设备:在信号处理电路中用于阻抗匹配,提高信号传输效率。
    使用建议:
    - 在高温环境中使用时,需注意根据手册中的降额曲线适当降低额定功率。
    - 安装时避免机械应力对引脚造成损伤。
    - 使用前进行绝缘测试,确保绝缘性能良好。

    5. 兼容性和支持


    该产品可与大多数标准的焊接工艺兼容,支持各种电路设计。厂商提供全面的技术支持,包括产品选型、安装指导和技术咨询,确保客户能够充分发挥产品的性能优势。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下过载 | 根据降额曲线适当降低功率 |
    | 引脚损坏 | 轻拿轻放,避免机械应力 |
    | 绝缘不良 | 检查并更换有问题的部件 |

    7. 总结和推荐


    综上所述,该系列通过式电阻器凭借其高可靠性、稳定的性能和广泛的应用范围,在工业自动化、电力系统和通信设备等领域表现出色。强烈推荐给需要高性能、高可靠性的应用场景。无论是对于专业工程师还是普通用户,这款产品都能提供卓越的性能保障和用户体验。

KNP200JB-73-0R1参数

参数
电阻值 100mΩ
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KNP200JB-73-0R1数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP200JB-73-0R1 KNP200JB-73-0R1数据手册

KNP200JB-73-0R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2841 ¥ 2.4002
25+ $ 0.241 ¥ 2.0368
50+ $ 0.2134 ¥ 1.8036
100+ $ 0.1785 ¥ 1.5085
250+ $ 0.1545 ¥ 1.3054
500+ $ 0.1343 ¥ 1.1236
1000+ $ 0.1219 ¥ 1.0204
5000+ $ 0.1 ¥ 0.8366
库存: 3956
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
直接购买
加入购物车
