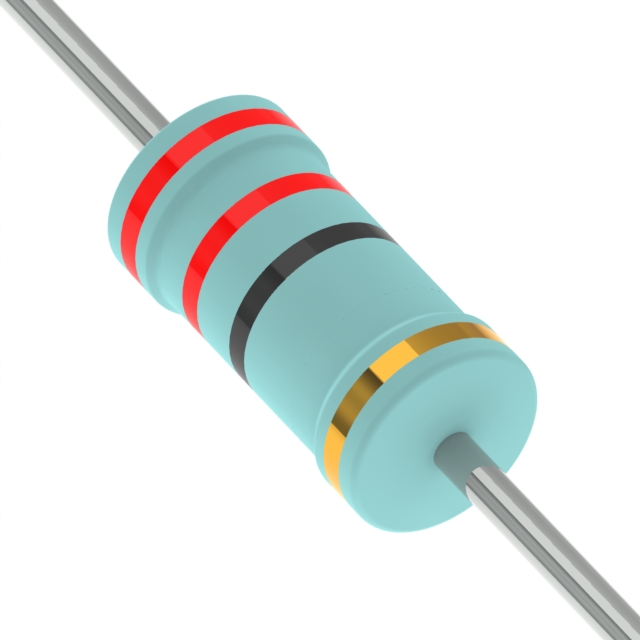

KNP2WSJR-73-22R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 22Ω ±5% 2W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: 13-KNP2WSJR-73-22RTR-ND
供应商: Digi-Key
标准整包数: 2000
YAGEO/台湾国巨 通孔电阻 KNP2WSJR-73-22R

KNP2WSJR-73-22R概述

    通过孔电阻器(Thru-Hole Resistor)技术手册

    产品简介


    通过孔电阻器是一种广泛应用于电路设计中的基本电子元器件。它们的主要功能是提供固定阻值以限制电流流动,并且能够承受一定的功率负载。这些电阻器通常由陶瓷芯和金属绕线组成,具有出色的稳定性和可靠性。常见的应用场景包括电源设备、通信设备、工业自动化系统以及消费电子产品等。

    技术参数


    以下是通过孔电阻器的主要技术参数列表:
    | 参数名称 | 具体数值 |

    | 额定功率 | 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W |
    | 阻值范围(±1%) | 0.1Ω - 150Ω, 0.1Ω - 750Ω, 0.1Ω - 1.5KΩ, 0.1Ω - 2.4KΩ, 0.1Ω - 3.3KΩ, 0.1Ω - 6.2KΩ, 0.1Ω - 1.5KΩ, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ |
    | 阻值范围(±5%) | 0.1Ω - 200Ω, 0.1Ω - 800Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ, 0.1Ω - 6.8KΩ |
    | 工作温度范围 | -40°C 至 +200°C |
    | 温度系数(TCR) | ±300 ppm/°C |
    | 最大工作电压 | 额定连续工作电压(RCWV)|

    产品特点和优势


    1. 高可靠性:通过孔电阻器采用陶瓷芯和金属绕线结构,具备出色的机械强度和抗冲击能力。
    2. 宽泛的应用范围:适用于广泛的环境条件,能够在高温、低温、高湿等多种环境中正常工作。
    3. 高精度:提供±1%和±5%两种精度等级,满足不同应用场景的需求。
    4. 安全性:具备过载保护和短路保护功能,确保设备安全运行。

    应用案例和使用建议


    通过孔电阻器广泛应用于电源转换电路、稳压电路和信号调节电路中。例如,在电源适配器中,这些电阻器可以用于限流和分压;在传感器接口电路中,它们可以用于匹配阻抗和滤波。为了保证最佳性能和稳定性,建议在选择通过孔电阻器时注意以下几点:
    - 根据实际需求选择合适的额定功率和阻值范围。
    - 在极端环境下工作时,需考虑降额使用以确保安全。
    - 使用过程中避免过度加热和长时间过载。

    兼容性和支持


    通过孔电阻器与市场上大多数其他电子元器件和设备具有良好的兼容性。厂商通常提供全面的技术支持和售后服务,包括安装指导、故障诊断和维修服务等。

    常见问题与解决方案


    1. 问题:在高温环境下电阻值变化较大
    - 解决方案:选择更高温稳定性的电阻器型号,并考虑在设计中增加散热措施。
    2. 问题:焊接后电阻器性能下降
    - 解决方案:严格按照制造商的焊接工艺要求进行操作,使用合适的助焊剂并保持适当的焊接温度。
    3. 问题:长期使用后性能不稳定
    - 解决方案:定期对设备进行维护检查,更换老化或性能下降的电阻器。

    总结和推荐


    通过孔电阻器以其高可靠性、宽泛的应用范围和丰富的技术参数成为众多应用场合的理想选择。无论是基础的消费电子产品还是复杂的工业控制系统,它们都能发挥重要作用。建议在选购时充分考虑具体需求,并参考制造商的技术文档进行合理选择和使用。总体而言,通过孔电阻器是一个值得信赖的优质产品,适合各种需要精确控制和稳定性能的场合。

KNP2WSJR-73-22R参数

参数
电阻值 22Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP2WSJR-73-22R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP2WSJR-73-22R KNP2WSJR-73-22R数据手册

KNP2WSJR-73-22R封装设计

查看详情并下载
Symbol
Footprint
3D Model
