首页  >  产品百科  >  KNP200JT-73-22R

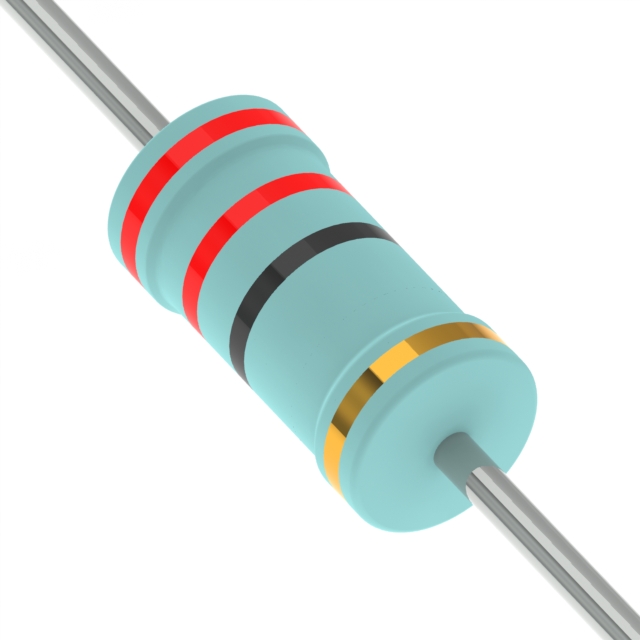

KNP200JT-73-22R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 22Ω ±5% 2W ±300ppm/℃ 导线安装 15.5mm(长度)
供应商型号: 13-KNP200JT-73-22RTB-ND
供应商: Digi-Key
标准整包数: 1000
YAGEO/台湾国巨 通孔电阻 KNP200JT-73-22R

KNP200JT-73-22R概述

    通过孔电阻器技术手册

    1. 产品简介


    本技术手册主要描述了一种常见的电子元器件——通过孔电阻器(Through-Hole Resistor),其型号涵盖KNP系列,从KNP-25到KNP700。这些电阻器以其稳定的电气性能、高功率承受能力和广泛的温度适应范围而著称。它们广泛应用于工业控制、汽车电子、电源设备等领域,是电路设计中不可或缺的基础元件之一。

    2. 技术参数


    以下是不同型号电阻器的技术规格和性能参数:
    | 型号 | 尺寸(单位:mm) | 功率(W) | 电阻范围 (±1%) | 电阻范围 (±5%) | 温度系数 (ppm/°C) | 最大工作电压 (PxR) | 电气测试标准 |

    | KNP-25 | 6.3±0.5, 2.5±0.3, 28±2.0 | 3, 4, 5, 6, 7 | 0.1Ω - 150Ω | 0.1Ω - 200Ω | ±300 | - | IEC 60115-1 |
    | KNP-50 | 9.0±0.5, 3.5±0.3, 26±2.0 | 3, 4, 5, 6, 7 | 0.1Ω - 750Ω | 0.1Ω - 800Ω | ±300 | - | IEC 60115-1 |
    | KNP100 | 11.5±1.0, 4.6±0.5, 35±2.0 | 5, 6, 7 | 0.1Ω - 1.5KΩ | 0.1Ω - 2.2KΩ | ±300 | - | IEC 60115-1 |
    | KNP200 | 15.5±1.0, 5.2±0.5, 33±2.0 | 6, 7 | 0.1Ω - 2.4KΩ | 0.1Ω - 2.7KΩ | ±300 | - | IEC 60115-1 |
    | KNP300 | 17.5±1.0, 6.2±0.5, 32±2.0 | 7 | 0.1Ω - 3.3KΩ | 0.1Ω - 3.9KΩ | ±300 | - | IEC 60115-1 |
    | KNP400 | 24.5±1.0, 8.2±0.5, 38±2.0 | 7 | 0.1Ω - 6.2KΩ | 0.1Ω - 6.8KΩ | ±300 | - | IEC 60115-1 |
    | KNP500 | 24.5±1.0, 8.2±0.5, 38±2.0 | 7 | 0.1Ω - 6.2KΩ | 0.1Ω - 6.8KΩ | ±300 | - | IEC 60115-1 |
    | KNP600 | - | 7 | 0.1Ω - 6.2KΩ | 0.1Ω - 6.8KΩ | ±300 | - | IEC 60115-1 |
    | KNP700 | 24.5±1.0, 8.2±0.5, 38±2.0 | 7 | 0.1Ω - 6.2KΩ | 0.1Ω - 6.8KΩ | ±300 | - | IEC 60115-1 |

    3. 产品特点和优势


    - 高功率承受能力:多种功率选择(1/4W至7W),满足不同应用需求。
    - 宽温度范围:可在-40°C至+200°C环境下稳定工作。
    - 优良的电气特性:阻值精度高(±1%,±5%),温度系数低(±300ppm/°C)。
    - 耐热性和防潮性:通过各种环境测试,如高温高湿环境下的稳态实验、温度循环实验等。
    - 抗老化性能:通过负载测试、焊接热测试等实验验证,具备良好的长期可靠性。

    4. 应用案例和使用建议


    这些电阻器常用于工业控制系统、汽车电子、电源设备等场合。例如,在工业自动化设备中,可以通过选择适当的功率和电阻值来调节电流,以实现精准的电压控制。在汽车电子系统中,可以选择高温适应性强的型号以确保在恶劣环境下仍能正常工作。
    使用建议:
    - 确保在安装时正确固定电阻器,以避免因振动导致接触不良。
    - 在高温环境下使用时,需根据手册中提供的曲线图降额使用。
    - 长期使用后,建议进行定期检查和维护,确保其正常工作。

    5. 兼容性和支持


    这些电阻器可以与其他标准尺寸和连接方式的电子元件兼容,方便在现有电路中替换。厂商提供详尽的技术支持文档,包括安装指南、维护手册及常见问题解答等。对于特殊要求或定制需求,厂商也提供了相应的服务和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的电阻值?
    解决方案:根据电路的需求和手册中提供的电阻范围选择合适的电阻值。

    - 问题2:如何处理过载问题?
    解决方案:参考手册中的负载测试标准,合理选用合适功率的电阻器。

    - 问题3:如何判断电阻器的工作状态是否正常?
    解决方案:使用万用表测量电阻值和温度系数,确保其符合手册中的规定。

    7. 总结和推荐


    这些通过孔电阻器凭借其卓越的性能、广泛的温度适应性和优秀的耐久性,在工业控制、汽车电子等多个领域具有广泛应用。其易于安装、维护简便的特点使其成为各类电子产品中的理想选择。强烈推荐在需要高可靠性和稳定性的地方使用这些电阻器。

KNP200JT-73-22R参数

参数
电阻值 22Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

KNP200JT-73-22R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP200JT-73-22R KNP200JT-73-22R数据手册

KNP200JT-73-22R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1241 ¥ 1.0387
2000+ $ 0.1135 ¥ 0.9496
3000+ $ 0.108 ¥ 0.9038
5000+ $ 0.1018 ¥ 0.8519
7000+ $ 0.0981 ¥ 0.821
10000+ $ 0.0945 ¥ 0.7909
25000+ $ 0.0865 ¥ 0.724
50000+ $ 0.0815 ¥ 0.6823
100000+ $ 0.0777 ¥ 0.6506
库存: 5000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1038.7
