FMP300FRF73-16K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 16KΩ ±1% 3W ±100ppm/℃ 插件 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300FRF73-16K
供应商: 海外现货
标准整包数: 1

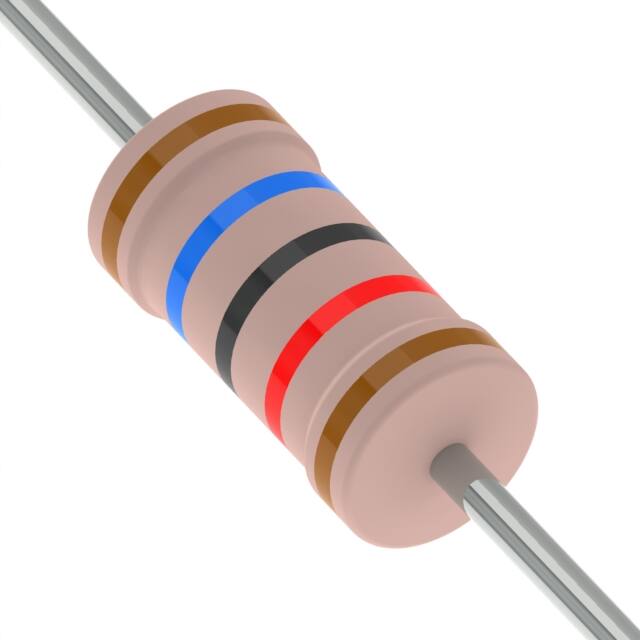

YAGEO/台湾国巨 通孔电阻 FMP300FRF73-16K

FMP300FRF73-16K概述


    产品简介


    通过孔式电阻器(Through-Hole Resistors)
    本系列金属膜高功率电阻器属于超微型风格,适用于各种高精度和高可靠性需求的应用场合。FMP 系列电阻器采用真空溅射系统将多层金属合金和防护材料沉积在经过特殊处理的高级陶瓷基底上,随后切割螺旋形沟槽并在两端焊接电解铜连接引线。整个产品表面涂覆了一层粉红色的清漆涂层,具备阻燃特性并符合UL-94V-0标准。该系列产品广泛应用于电力供应系统、通信设备、汽车电子等领域。

    技术参数


    | 规格型号 | 高度 H(mm) | 直径 ø(mm) | 引脚间距 P(mm) | 功率额定值(W) |

    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 1/2W |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 1W |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 26±2.0 | 2W |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 3W |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 3W |
    电气特性:
    - 功率额定值:1/2W、1W、2W、3W
    - 最大工作电压:200V(FMP-50)、350V(FMP100)、500V(FMP200)、750V(FMP3WS/FMP300)
    - 最大过载电压:400V(FMP-50)、600V(FMP100)、700V(FMP200)、1,000V(FMP3WS/FMP300)
    - 绝缘电压测试:300V(FMP-50)、500V(FMP100)
    工作温度范围:
    - 操作温度范围:-55°C至+155°C

    产品特点和优势


    FMP系列金属膜高功率电阻器的特点在于其独特的制造工艺和卓越的电气性能。其采用真空溅射系统,能够在高温环境下稳定运行且拥有较高的功率承载能力。同时,该产品具备良好的防潮性能、温度稳定性及耐久性,使其在严苛的工作环境中依然能够可靠运行。与传统电阻器相比,该系列电阻器具有更紧凑的尺寸、更高的精度和更长的使用寿命,显著提升了系统整体的可靠性和效率。

    应用案例和使用建议


    应用案例:
    FMP系列金属膜高功率电阻器已在众多工业自动化控制系统、电源管理模块、通信设备等高要求应用场合中得到广泛应用。特别是在需要在高湿度环境、高温条件或存在机械振动的情况下,该系列电阻器因其出色的稳定性和耐用性而表现出色。
    使用建议:
    1. 环境温度补偿: 在环境温度超过70°C时,建议按照曲线图对功率额定值进行降额处理,以确保产品的长期稳定运行。
    2. 过载保护: 在设计电路时,应考虑添加适当的过载保护机制,以防瞬态电流冲击对电阻器造成损害。
    3. 正确安装: 安装过程中应注意保持引脚与电路板的良好接触,避免虚焊或短路现象发生。

    兼容性和支持


    FMP系列金属膜高功率电阻器与其他主流电子元件和设备具有良好的兼容性。厂商提供了详尽的技术文档和支持服务,帮助客户快速解决问题。此外,还提供了一系列认证报告和技术支持,如IEC 60115-1标准下的各项测试结果,以确保产品质量可靠。

    常见问题与解决方案


    问题1: 如何确定适合应用场合的电阻器规格?
    解决方案: 根据实际应用场景所需的功率负载和电压范围,选择合适规格的产品型号,参考技术手册中的功率额定值和最大工作电压参数进行选择。
    问题2: 在高温环境下如何保证电阻器的正常工作?
    解决方案: 在环境温度超过70°C时,根据技术手册中的降额曲线图调整功率额定值,以确保其安全稳定运行。
    问题3: 如何判断电阻器是否存在过热损坏?
    解决方案: 通过测量电阻值的变化来判断,如果发现电阻值偏离标称值较大,则可能是由于过热导致内部材料老化或损坏,此时应及时更换。

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻器凭借其优异的电气性能、出色的环境适应能力和可靠的使用体验,在电力供应系统、通信设备、汽车电子等领域具有广泛的应用前景。无论是在严苛的工作环境还是高要求的应用场合下,该系列电阻器均能提供出色的解决方案,值得推荐给需要高性能电阻器的用户。

FMP300FRF73-16K参数

参数
电阻值 16KΩ
精度 ±1%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FMP300FRF73-16K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300FRF73-16K FMP300FRF73-16K数据手册

FMP300FRF73-16K封装设计

查看详情并下载
Symbol
Footprint
3D Model
