ZOR-25-R-52-0R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 0Ω 250mW 通孔安装 6.3mm(长度)
供应商型号: 31M-ZOR-25-R-52-0R
供应商: 云汉优选
标准整包数: 50

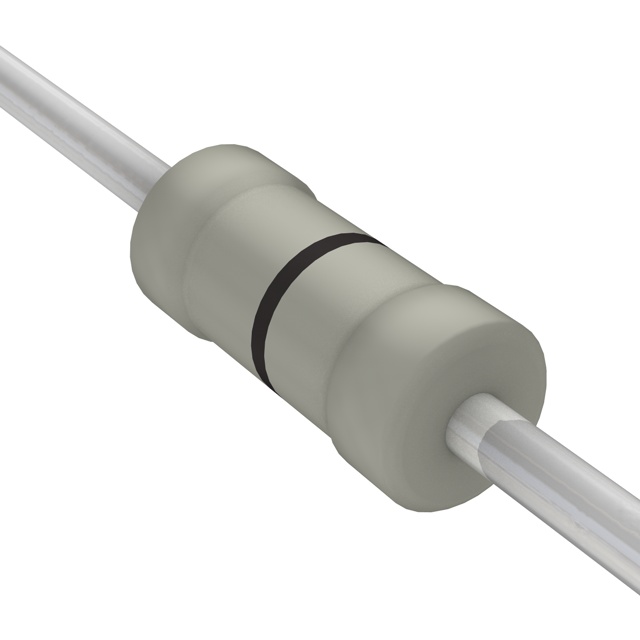

YAGEO/台湾国巨 通孔电阻 ZOR-25-R-52-0R

ZOR-25-R-52-0R概述

    零欧姆电阻器(ZOR系列)技术手册解析

    产品简介


    零欧姆电阻器(ZOR系列)是专为需要低阻值、高电流承载能力及环境适应性的电子设计而开发的产品。这些电阻器具有出色的电气性能和物理特性,广泛应用于自动化生产流程、工业控制、通信设备和消费类电子产品等领域。由于其优异的兼容性和鲁棒性,它们常被用作电路中的跳线或替代性连接组件。
    - 产品类型:零欧姆电阻器
    - 主要功能:提供低阻值、大电流承载能力以及绝缘保护
    - 应用领域:自动插入式电路板制造、跳线替代方案、开关模式电源设计等

    技术参数


    以下是从技术手册中提取的核心参数:
    | 参数 | 型号 | 规格范围 |
    |
    | 尺寸 | ZOR-12 | Ø = 3.3 ± 0.4 mm |
    ZOR-25 | Ø = 6.3 ± 0.5 mm |
    | 高度 H = 28 ± 2.0 mm |
    | 引脚直径 P = 0.45 ± 0.05 mm |
    | 额定功率 1/6W 或 1/4W |
    | 最大电阻值 ≤ 10 mΩ |
    | 最小绝缘电阻 | 干燥条件 | ≥ 10,000 MΩ |
    潮湿条件 | ≥ 100 MΩ |
    | 耐电压能力 ≥ 500 V RMS (标准条件) |
    减少条件 | ≥ 325 V RMS |
    | 燃烧性能 自熄灭,10秒内停止燃烧 |
    | 电流承载能力 | ZOR-12 | 8A @ 70°C |
    ZOR-25 | 10A @ 70°C |
    | 温度降额曲线 | 温度 > 70°C | 额定功率需按曲线减少 |

    产品特点和优势


    1. 快速安装:支持自动插入或剪裁成型(Cut and Form),适合大批量生产需求。
    2. 高可靠性:符合欧盟RoHS标准,具备良好的绝缘性能和阻燃性,可在高温下自熄灭。
    3. 低阻值选择:最大阻值不超过10 mΩ,适合低损耗场景下的高精度应用。
    4. 大电流承载:提供更高的电流承载能力,适合高压或高频电路。
    5. 多包装方式:支持Tape/Reel、Tape/Box及散装包装,满足不同生产流程的需求。

    应用案例和使用建议


    典型应用场景:
    - 自动化生产线:作为电路板中的跳线,实现高效生产和灵活设计。
    - 大功率电路:用于开关电源中的电流分流器或连接桥接点。
    - 测试设备:通过零阻值设计,实现精确的电流测量和信号传输。
    使用建议:
    - 在高于70°C的工作环境中,务必参考温度降额曲线,降低电阻的负载以确保长期稳定性。
    - 确保良好的散热设计,尤其是在大电流通过时,避免局部过热。
    - 使用前检查包装是否密封完好,避免受潮导致绝缘性能下降。

    兼容性和支持


    - 兼容性:ZOR系列电阻器可以与多种自动化设备和生产工具无缝集成,如SMT贴片机和自动插入机。
    - 技术支持:制造商提供详尽的技术文档、安装指南和售后服务支持,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值过高 | 检查焊接工艺是否良好,清洁焊点。 |
    | 工作温度超过额定值 | 按照温度降额曲线调整负载。 |
    | 绝缘电阻下降 | 确保产品存放在干燥环境中,避免潮湿。|

    总结和推荐


    零欧姆电阻器(ZOR系列)凭借其低阻值、大电流承载能力和广泛的适用性,在工业和消费级电子领域表现出色。尽管价格略高于普通电阻器,但其卓越的性能和可靠性使其成为许多关键电路设计的理想选择。如果您需要一款能够在严苛环境下稳定工作的电阻器,强烈推荐选择ZOR系列。
    最终结论:非常适合需要高性能零欧姆电阻的应用场景,推荐使用!

    以上内容基于您提供的技术手册详细整理而成,希望对您有所帮助!

ZOR-25-R-52-0R参数

参数
电阻值
精度 -
额定功率 250mW
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ZOR-25-R-52-0R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 ZOR-25-R-52-0R ZOR-25-R-52-0R数据手册

ZOR-25-R-52-0R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.138
500+ ¥ 0.109
2500+ ¥ 0.0914
5000+ ¥ 0.084
10000+ ¥ 0.0777
30000+ ¥ 0.074
库存: 10000
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 6.9
