首页  >  产品百科  >  CFR-12JB-52-22K

CFR-12JB-52-22K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 22KΩ ±5% 167mW -500ppm/℃~350ppm/℃ 通孔安装 3.4mm(长度)
供应商型号: 603-CFR-12JB-52-22K
供应商: Mouser
标准整包数: 1

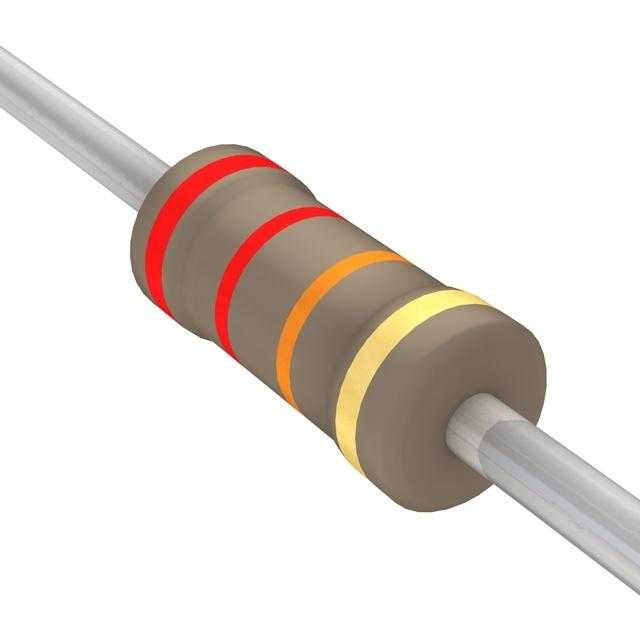

YAGEO/台湾国巨 通孔电阻 CFR-12JB-52-22K

CFR-12JB-52-22K概述

    碳膜电阻技术手册解析

    1. 产品简介


    碳膜电阻(CFR系列)是通过将高纯度碳薄膜涂覆在陶瓷棒上制造而成。经过螺旋沟槽切割后,将电解铜焊接在端盖上,然后用浅棕色漆层包裹。碳膜电阻广泛应用于各类电子设备中,尤其是在需要较高功率和稳定性的场合。

    2. 技术参数


    - 尺寸
    - CFR-12: 直径 3.4±0.3 mm,高度 28±2.0 mm
    - CFR-25: 直径 6.3±0.5 mm,高度 28±2.0 mm
    - CFR-50: 直径 9.0±0.5 mm,高度 26±2.0 mm
    - CFR100: 直径 11.5±1.0 mm,高度 35±2.0 mm
    - CFR200: 直径 15.5±1.0 mm,高度 33±2.0 mm
    - 额定功率
    - 1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 阻值范围
    - 1Ω 至 10MΩ (根据 E24 系列的值)
    - 工作温度范围
    - -55°C 至 +155°C
    - 温度系数
    - 见表 1
    - 最大工作电压
    - CFR-12, CFR-25, CFR-50, CFR25S, CFR50S, CFR1WS: 最大 150V, 200V, 250V, 300V, 350V, 400V, 500V
    - 电压绝缘测试
    - 在 V 型块中持续 60 秒,试验电压见表

    3. 产品特点和优势


    碳膜电阻的主要特点包括:
    - 高稳定性:具有良好的温度稳定性,适用于苛刻的工作环境。
    - 广泛的阻值选择:提供多种阻值范围,满足不同需求。
    - 高耐热性:能够在高温环境下长期稳定工作,额定功率随温度变化进行相应的降额处理。
    - 可靠性高:通过严格的环境性能测试,确保在各种条件下都能正常工作。

    4. 应用案例和使用建议


    碳膜电阻适用于各种工业和消费电子设备中,例如电源供应器、变频器、医疗设备等。在使用时,需注意根据具体的工作条件选择合适的型号和功率等级。此外,在高温环境下使用时,要根据手册中的曲线图进行功率降额,以避免过热损坏。

    5. 兼容性和支持


    碳膜电阻与其他标准电阻和电路组件兼容,便于集成到现有的电路设计中。制造商提供了详尽的技术支持文档,包括安装指南、故障排除手册等,确保用户能够正确使用并维护产品。

    6. 常见问题与解决方案


    - 问题: 电阻在高温下烧毁。
    - 解决方案: 按照手册中的功率降额曲线调整功率负载,确保在高温环境下的安全运行。

    - 问题: 电阻的阻值漂移较大。
    - 解决方案: 选择更高精度的型号,如 ±2% 或 ±5% 的阻值范围。在安装和使用过程中,注意避免机械应力和高温环境的影响。

    7. 总结和推荐


    总体而言,碳膜电阻以其高稳定性、宽泛的应用范围以及可靠的质量而备受推崇。对于需要高功率密度和稳定性的应用场合,推荐使用碳膜电阻。此外,厂商提供的技术支持也为其增色不少,使用户在使用过程中更加得心应手。

CFR-12JB-52-22K参数

参数
电阻值 22KΩ
精度 ±5%
额定功率 167mW
温度系数 -500ppm/℃~350ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

CFR-12JB-52-22K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR-12JB-52-22K CFR-12JB-52-22K数据手册

CFR-12JB-52-22K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0276 ¥ 0.2332
100+ $ 0.023 ¥ 0.1944
500+ $ 0.0207 ¥ 0.1749
1000+ $ 0.0184 ¥ 0.1555
2500+ $ 0.0143 ¥ 0.1208
10000+ $ 0.0119 ¥ 0.1004
30000+ $ 0.0097 ¥ 0.0821
库存: 19364
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
直接购买
加入购物车
