MFR100FTF52-24K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 24KΩ ±1% 1W ±100ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: ZT-MFR100FTF52-24K
供应商: 海外现货
标准整包数: 1

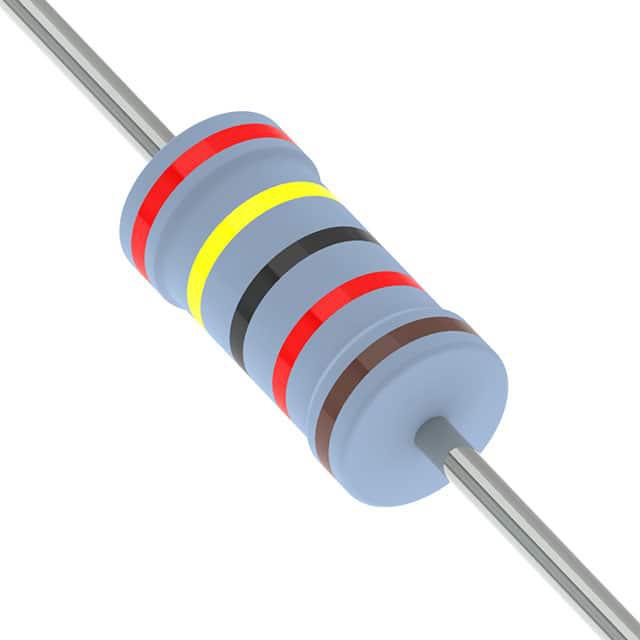

YAGEO/台湾国巨 通孔电阻 MFR100FTF52-24K

MFR100FTF52-24K概述

    #

    产品简介


    金属膜电阻概述
    通过孔金属膜电阻(Thru-Hole Metal Film Resistors)是一种广泛应用的电子元件,其主要由多层混合金属合金和钝化材料沉积在高纯度陶瓷基底上制成。经过螺旋槽切割和铜焊接头处理后,电阻表面涂覆一层蓝色漆料。该系列产品型号为MFR系列,涵盖从小型到大型的不同规格,广泛应用于电源供应器、仪器仪表、通信设备、医疗设备和工业自动化等领域。

    技术参数


    基本参数
    - 功率额定值:1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻容差:±0.5%, ±1%, ±2%, ±5%
    - 温度系数:±50ppm/°C, ±100ppm/°C
    - 最大连续工作电压(RCWV):
    - MFR-12: 200V
    - MFR25S: 250V
    - MFR-25: 300V
    - MFR50S: 350V
    - MFR-50: 400V
    - MFR1WS: 500V
    衍生特性
    对于在超过70°C环境下工作的电阻,需要根据以下降额曲线来调整功率额定值:
    - 温度补偿:随着环境温度升高,功率额定值需相应降低,具体参见降额曲线图。
    尺寸规格
    | 型号 | 外径(mm) | 长度(mm) | 引脚直径(mm) |
    ||
    | MFR-12 | 3.4±0.3 | 28±2.0 | 0.45±0.05 |
    | MFR25S | 1.9±0.2 | 28±2.0 | 0.45±0.05 |
    | MFR-25 | 6.3±0.5 | 28±2.0 | 0.55±0.05 |
    | MFR50S | 2.4±0.2 | 28±2.0 | 0.55±0.05 |
    | MFR-50 | 9.0±0.5 | 33±2.0 | 0.55±0.05 |
    | MFR1WS | 3.3±0.3 | 26±2.0 | 0.55±0.05 |
    | MFR100 | 11.5±1.0 | 35±2.0 | 0.8±0.05 |
    | MFR200 | 15.5±1.0 | 33±2.0 | 0.8±0.05 |
    工作环境
    - 操作温度范围:-55°C 至 +155°C

    产品特点和优势


    独特功能
    - 高可靠性:采用金属膜技术,能够承受极端工作条件。
    - 低温度系数:提供±50ppm/°C和±100ppm/°C两种温度系数选择,适用于各种温度敏感型应用。
    - 高稳定性:良好的长期稳定性,能够在长时间工作条件下保持精准的电阻值。
    - 高过载能力:具有出色的过载保护能力,可在瞬态负载下提供稳定的性能。
    市场竞争力
    - 广泛的适用性:适用于多种工业和消费类电子产品,如电源供应器、通讯设备等。
    - 高度定制化:提供不同的尺寸和电阻值,可根据客户要求进行定制。
    - 优异的性价比:具备高性能的同时,价格合理,性价比高。

    应用案例和使用建议


    应用案例
    - 电源供应器:用于调节和控制电压输出,提高系统稳定性和效率。
    - 通信设备:用于信号调理和滤波,确保数据传输质量。
    - 医疗设备:用于精密测量和控制电路,保障患者安全。
    - 工业自动化:用于传感器接口电路,实现精准的数据采集和反馈。
    使用建议
    - 功率管理:对于大功率应用场景,确保选用适当规格的电阻,避免因过热导致损坏。
    - 温度控制:在高温环境下工作时,务必参考降额曲线以确定合适的功率等级。
    - 维护保养:定期检查连接点的紧固情况,确保良好的电气接触。

    兼容性和支持


    - 兼容性:该系列产品与各类标准PCB板兼容,适用于各种电子组装平台。
    - 支持和服务:供应商提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    问题1:如何选择合适的功率等级?
    解决方案:根据应用场景的实际功率需求和工作环境,选择适当的功率等级。例如,在高功耗设备中应选用更高功率的型号。
    问题2:如何处理高温环境下的降额问题?
    解决方案:参照降额曲线图,根据环境温度调整功率等级。通常情况下,随着温度上升,功率额定值需要相应降低。
    问题3:如何进行有效的维护保养?
    解决方案:定期检查连接点的紧固情况,确保良好的电气接触;在高温环境中工作时,注意监测温度变化,及时调整功率等级。

    总结和推荐


    综合评估
    金属膜电阻以其出色的可靠性和稳定性在市场上表现出色,适用于各种高要求的应用场合。该系列产品不仅具有广泛的适应性和灵活的定制选项,而且在性价比方面也表现出色。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐金属膜电阻作为高精度、高可靠性应用场景的理想选择。无论是工业自动化、通信设备还是医疗设备,它都能提供可靠的性能支持。

MFR100FTF52-24K参数

参数
电阻值 24KΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

MFR100FTF52-24K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR100FTF52-24K MFR100FTF52-24K数据手册

MFR100FTF52-24K封装设计

查看详情并下载
Symbol
Footprint
3D Model
