HHV-25FR-52-390K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 390KΩ ±1% 250mW ±200ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-HHV-25FR-52-390K
供应商: 海外现货
标准整包数: 1

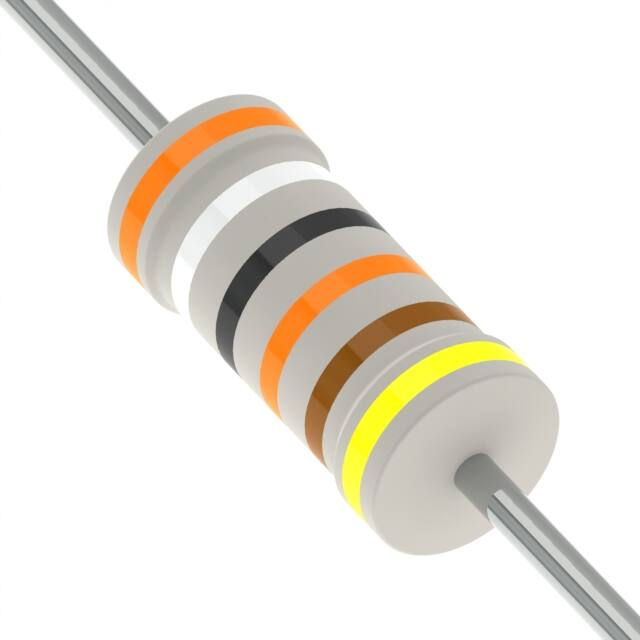

YAGEO/台湾国巨 通孔电阻 HHV-25FR-52-390K

HHV-25FR-52-390K概述


    产品简介


    本技术手册介绍了通过孔式电阻(Thru-Hole Resistor),具体型号为HHV系列高电压高阻值电阻。HHV系列电阻采用金属釉薄膜制造,具有锡镀连接引线,由电解铜焊接在端帽上,并覆盖多层粉红色漆膜。这种电阻广泛应用于电力系统、通信设备、工业自动化、医疗设备和航空航天等领域,因其高性能和可靠性而备受青睐。

    技术参数


    - 功率等级:1/4W、1/2W、1W、2W、3W
    - 阻值公差:±1%、±5%
    - 温度系数:±200 ppm/°C
    - 阻燃特性:符合UL-94V-0和过载测试UL-1412标准
    - 额定连续工作电压(RCWV):取决于功率等级和阻值
    - 最大工作电压(DC):1,600V至7,000V
    - 最大过载电压(DC):3,000V至14,000V
    - 绝缘电压耐压:300V至700V
    - 阻值范围:100KΩ至68MΩ(适用于E24和E96系列)
    - 工作温度范围:-55°C至+155°C

    产品特点和优势


    HHV系列电阻具有以下几个显著特点和优势:
    - 高可靠性:符合IEC 60115-1标准的多项测试,包括短期过载测试、电压绝缘测试、温度系数测试等。
    - 高耐温性能:可在极端环境下工作,适用于高温、低温等各种恶劣环境。
    - 高电压承受能力:额定工作电压高达7,000V,最大过载电压可达14,000V。
    - 优良的温度系数:具有较低的温度系数,保证了在宽温度范围内稳定的工作性能。
    - 阻燃设计:符合严格的UL标准,确保使用安全。

    应用案例和使用建议


    HHV系列电阻广泛应用于高压电源、工业控制设备、通信基站等场景。为了最大化利用这些电阻的优势,以下是一些建议:
    - 温度补偿:由于其较低的温度系数,可以考虑在关键电路中使用这些电阻来减少温度变化对电路的影响。
    - 过载保护:考虑到其强大的过载保护能力,可以将其应用于需要承受短时高电压冲击的应用场合。
    - 长期稳定性:选择合适的工作温度范围,以确保电阻在长时间内保持稳定的工作状态。

    兼容性和支持


    HHV系列电阻的设计旨在与其他主流电子元件兼容,可以在多种不同类型的电路中使用。制造商提供详尽的技术支持文档和售后服务,帮助客户解决使用过程中可能遇到的问题。对于特殊要求,还可以根据客户需求提供定制化服务。

    常见问题与解决方案


    1. 问:在高温度环境下如何确保电阻的稳定工作?
    答:在温度超过70°C的情况下,需要按照手册中的曲线进行降额使用。
    2. 问:如果出现过载情况,如何处理?
    答:HHV系列电阻经过严格测试,能够承受多次过载冲击。如果发生意外过载,应立即断电检查电路,并根据需要更换电阻。

    总结和推荐


    HHV系列高电压高阻值电阻凭借其高可靠性和优异的电气特性,在多种应用环境中表现出色。对于需要在高压、高温环境下工作的应用场合,HHV系列电阻是一个非常理想的选择。强烈推荐在关键电路设计中使用该产品,以获得最佳的性能和稳定性。

HHV-25FR-52-390K参数

参数
电阻值 390KΩ
精度 ±1%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HHV-25FR-52-390K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25FR-52-390K HHV-25FR-52-390K数据手册

HHV-25FR-52-390K封装设计

查看详情并下载
Symbol
Footprint
3D Model
