MFR50SFTE52-2K05

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.05KΩ ±1% 500mW ±50ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 603-MFR50SFTE52-2K05
供应商: Mouser
标准整包数: 1

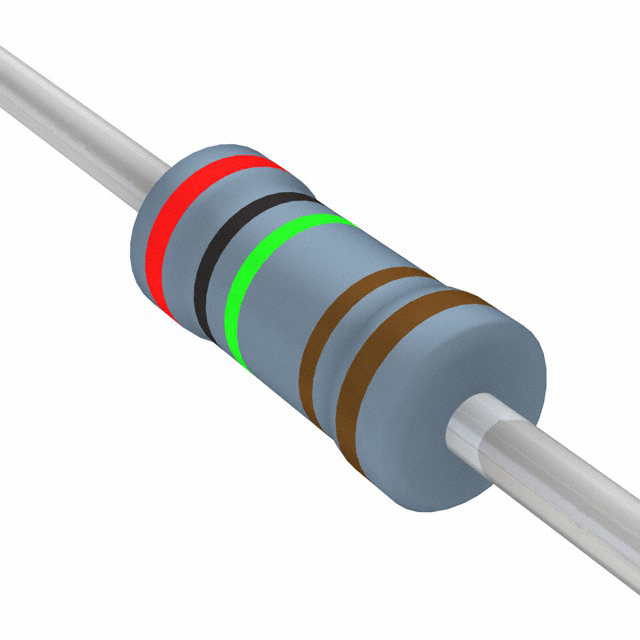

YAGEO/台湾国巨 通孔电阻 MFR50SFTE52-2K05

MFR50SFTE52-2K05概述

    # 电子元器件产品技术手册

    产品简介


    本篇技术手册主要介绍了型号为MFR系列的金属薄膜电阻。这些电阻广泛应用于各种工业、通信、汽车电子等领域。它们具有出色的稳定性和可靠性,能够满足严苛的工作条件。通过提供多种功率等级和电阻值选择,MFR系列电阻器能够覆盖广泛的应用需求。

    技术参数


    - 额定功率: 1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 阻值精度: ±0.5%, ±1%, ±2%, ±5%
    - 温度系数: ±50ppm/°C, ±100ppm/°C
    - 最大工作电压:
    - MFR-12, MFR25S: 200V
    - MFR-25, MFR50S: 250V
    - MFR-50, MFR1WS: 300V
    - MFR100, MFR2WS: 350V
    - MFR200, MFR3WS: 400V
    - MFR-50: 500V
    - 额定连续工作电压: 根据功率等级及阻值计算所得,不超过最大工作电压。
    - 最大过载电压:
    - MFR-12, MFR25S: 400V
    - MFR-25, MFR50S: 500V
    - MFR-50, MFR1WS: 600V
    - MFR100, MFR2WS: 700V
    - MFR200, MFR3WS: 800V
    - MFR-50: 1,000V
    - 绝缘耐压测试: 按IEC 60115-1标准进行测试,测试电压根据表中数据确定,无击穿现象。
    - 温度系数测试: 在-55°C至+155°C范围内测试,按类型进行。

    产品特点和优势


    MFR系列金属薄膜电阻的主要特点是其出色的稳定性和高可靠性。它采用真空溅射系统制造,具备多种功率等级和阻值范围,满足不同应用需求。该系列电阻器能够承受高温和低温环境,同时具备优异的抗冲击和抗振动能力。其低温度系数保证了在恶劣环境下依然保持良好的精度和稳定性。

    应用案例和使用建议


    应用案例
    MFR系列电阻被广泛应用于工业控制、电源电路、通信设备和汽车电子系统中。例如,在开关电源设计中,这些电阻可以用于电流采样和反馈控制,确保系统的稳定运行。在汽车电子系统中,这些电阻被用于发动机管理系统中的温度传感器和压力传感器信号处理。
    使用建议
    为了获得最佳性能,建议将这些电阻器安装在散热良好且温升可控的环境中。此外,在高负载或极端温度条件下使用时,务必遵循功率降额曲线的要求,避免过热导致损坏。另外,在布线过程中要确保导线与电阻器之间的连接稳固,避免接触不良。

    兼容性和支持


    MFR系列金属薄膜电阻与市场上主流的电路板和组件高度兼容。制造商提供了全面的技术支持和售后服务,包括详细的技术文档、在线支持和故障排查指南。用户可以根据具体需求定制特定规格的产品,并获得快速响应的技术支持。

    常见问题与解决方案


    常见问题
    1. 功率降额不明确
    2. 温升过高导致损坏
    3. 焊接后电阻值变化
    解决方案
    1. 功率降额不明确: 参考手册中提供的功率降额曲线,确保在规定温度范围内正确使用电阻器。
    2. 温升过高导致损坏: 确保安装环境通风良好,并根据手册建议进行必要的散热措施。若使用过程中发现温升异常,请立即断电检查。
    3. 焊接后电阻值变化: 确保焊接工艺符合规范要求,必要时可使用专门的防氧化焊剂以减少电阻值漂移风险。

    总结和推荐


    综上所述,MFR系列金属薄膜电阻以其卓越的性能和广泛的适用性,成为众多工业和消费电子应用的理想选择。无论是在严苛的环境条件下还是在需要高度可靠性的场合,这些电阻器都能提供可靠的性能。因此,我们强烈推荐用户选用这一系列的产品,以满足各类应用场景的需求。

MFR50SFTE52-2K05参数

参数
电阻值 2.05KΩ
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

MFR50SFTE52-2K05数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR50SFTE52-2K05 MFR50SFTE52-2K05数据手册

MFR50SFTE52-2K05封装设计

查看详情并下载
Symbol
Footprint
3D Model
