首页  >  产品百科  >  FMP300JR-73-470R

FMP300JR-73-470R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 470Ω ±5% 3W 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JR-73-470R
供应商: 海外现货
标准整包数: 1

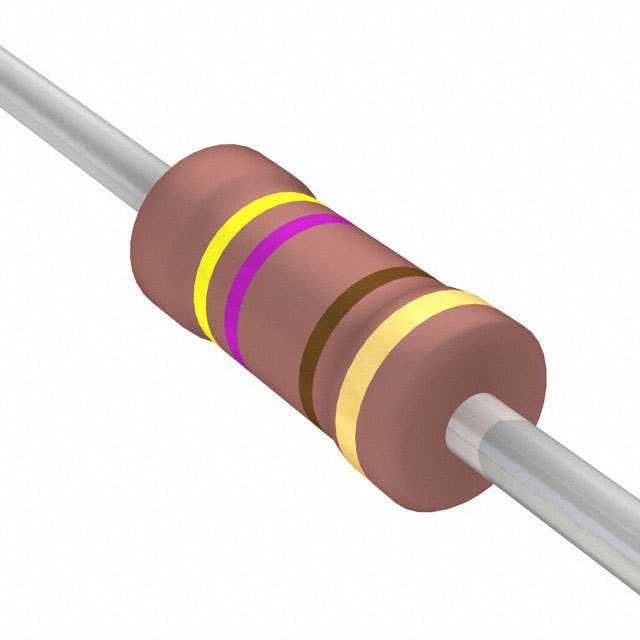

YAGEO/台湾国巨 通孔电阻 FMP300JR-73-470R

FMP300JR-73-470R概述

    金属膜高功率电阻器 FMP 系列技术手册

    产品简介


    金属膜高功率电阻器 FMP 系列是一种采用真空溅射系统制造的高性能电阻器。它们通过在高纯度陶瓷基板上沉积多层混合金属合金和保护材料来实现。在阻值层切割出螺旋沟槽后,将锡焊接的电解铜连接引线焊接到端盖上,最后涂覆一层粉色耐热漆。这种设计使得 FMP 系列电阻器不仅具备高功率处理能力,还具有优异的稳定性和可靠性。
    主要应用领域:
    - 电源设备
    - 工业自动化控制系统
    - 汽车电子
    - 通信设备

    技术参数


    | 规格 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 外形尺寸(mm)直径ø x 高 H | 3.4±0.3 x 28±2.0 | 6.3±0.5 x 28±2.0 | 9.0±0.5 x 26±2.0 | 11.5±1.0 x 35±2.0 | 15.5±1.0 x 33±2.0 |
    | 引脚直径ø D | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 额定功率(W) | 0.5 | 1 | 2 | 3 | 3 |
    | 最大工作电压(V) | 200 | 350 | 500 | 750 | 750 |
    | 最大过载电压(V) | 400 | 600 | 700 | 1000 | 1000 |
    | 绝缘耐压测试电压(V) | 300 | 500 | - | - | - |
    | 阻值范围 | 1Ω 至 4.7MΩ | 1Ω 至 4.7MΩ | 1Ω 至 4.7MΩ | 1Ω 至 4.7MΩ | 1Ω 至 4.7MΩ |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 温度系数 | ±100ppm/°C, ±50ppm/°C (R ≥ 10Ω) | ±100ppm/°C, ±50ppm/°C (R ≥ 10Ω) | ±100ppm/°C, ±50ppm/°C (R ≥ 10Ω) | ±100ppm/°C, ±50ppm/°C (R ≥ 10Ω) | ±100ppm/°C, ±50ppm/°C (R ≥ 10Ω) |

    产品特点和优势


    1. 高功率处理能力: 支持 0.5W 到 3W 的额定功率,确保在高电流环境下稳定运行。
    2. 高温稳定性: 在-55°C 至 +155°C 范围内工作,能够承受极端温度条件。
    3. 高绝缘性能: 绝缘耐压测试高达 500V,符合工业标准要求。
    4. 抗冲击性: 具备高机械强度和抗振动能力,适合苛刻的应用环境。
    5. 高可靠性: 符合国际标准的测试,如 IEC 60115-1 标准,确保长期可靠运行。

    应用案例和使用建议


    应用案例:
    - 电源模块中作为输出电阻,提供稳定的电压调节。
    - 工业控制系统中作为电流检测和限制电阻,确保系统的安全运行。
    - 通信设备中作为负载电阻,实现信号的精确传输。
    使用建议:
    - 在高功率应用中,注意不要超过额定功率,避免过热损坏。
    - 在极端温度环境中使用时,建议进行适当的散热措施。
    - 连接时要保证良好的接触,以减少接触电阻带来的影响。

    兼容性和支持


    - 与多种电路设计兼容,可以广泛应用于各类电子产品中。
    - 厂商提供详尽的技术支持,包括安装指导、故障排查及维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 使用过程中温度过高 | 确保在额定功率范围内使用,并采取适当的散热措施。 |
    | 接触电阻过大 | 确保引脚与电路板之间的良好接触,必要时可重新焊接。 |
    | 工作温度超出规定范围 | 更换适用于更高温度范围的型号。 |

    总结和推荐


    金属膜高功率电阻器 FMP 系列以其出色的功率处理能力、高温稳定性和可靠的电气特性,在各种工业和通信应用中表现出色。对于需要高功率处理能力和高可靠性的应用场景,强烈推荐使用 FMP 系列电阻器。如果您对具体型号的选择有任何疑问,建议联系厂商获取技术支持。

FMP300JR-73-470R参数

参数
电阻值 470Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售

FMP300JR-73-470R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-470R FMP300JR-73-470R数据手册

FMP300JR-73-470R封装设计

查看详情并下载
Symbol
Footprint
3D Model
