首页  >  产品百科  >  FKN400JR-73-1R5

FKN400JR-73-1R5

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.5Ω ±5% 4W 通孔安装 17.5mm(长度)
供应商型号: ZT-FKN400JR-73-1R5
供应商: 海外现货
标准整包数: 1

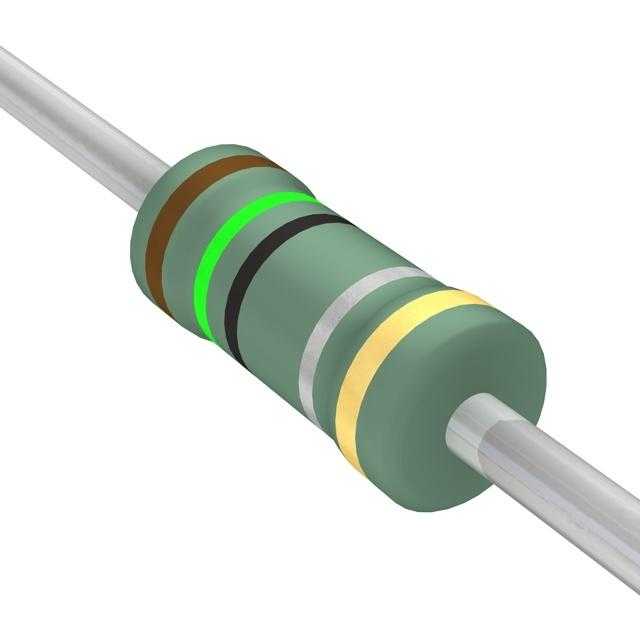

YAGEO/台湾国巨 通孔电阻 FKN400JR-73-1R5

FKN400JR-73-1R5概述


    产品简介


    通过孔式电阻(Thru-Hole Resistor)是一种常见的电子元器件,广泛应用于各种电路设计中。这些电阻通常由金属膜或线绕制成,以单层缠绕在陶瓷芯上,具有优良的稳定性与可靠性。通过孔式电阻不仅适用于家用电器,也适用于工业控制、汽车电子等领域。本文档详细介绍了该系列电阻的技术参数、特点及应用场景,旨在为工程师提供详尽的产品信息和技术参考。

    技术参数


    以下是通过孔式电阻的主要技术参数:
    - 功率等级:1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 电阻容差:±1%, ±5%
    - 温度系数(TCR):±350ppm/°C
    - 阻燃多层涂层:符合UL-94V-0标准
    - 过载保护:符合UL-1412标准
    - 温度降额要求:当工作温度超过40°C时,需要按照以下曲线进行功率降额处理
    - 熔断时间:
    - R≤2.0Ω,36倍额定功率下60秒内熔断
    - R>2.0Ω,25倍额定功率下60秒内熔断
    - 熔断剩余电阻值:至少为额定电阻的100倍
    - 外形尺寸:根据不同的型号(如FKN50S/FKN1SS, FKN-50等)有所差异,具体见下表
    | 型号 | 外径(mm) | 高度(mm) | 长度(mm) | 重量(g) |

    | FKN50S/FKN1SS | 6.3±0.5 | 2.5±0.3 | 28±2.0 | 0.55±0.05 |
    | FKN-50 | 9.0±0.5 | 3.5±0.3 | 26±2.0 | 0.55±0.05 |
    | FKN100 | 11.5±1.0 | 4.6±0.5 | 35±2.0 | 0.8±0.05 |
    | FKN200 | 15.5±1.0 | 5.2±0.5 | 33±2.0 | 0.8±0.05 |
    | FKN500 | 24.5±1.0 | 8.2±0.5 | 38±2.0 | 0.8±0.05 |

    产品特点和优势


    该系列电阻具备以下特点和优势:
    - 高可靠性和稳定性:通过孔式结构使电阻更加稳固耐用,适合于复杂环境下的长期使用。
    - 宽泛的工作范围:支持从低温至高温的宽温度范围(-40°C至+155°C),确保在各种条件下都能稳定运行。
    - 优秀的过载保护能力:符合严格的UL标准,确保在过载情况下不会引发火灾等安全事故。
    - 阻燃设计:采用多层阻燃涂料,有效防止火灾风险。

    应用案例和使用建议


    应用案例
    1. 家用电器:在电风扇、空调等家电中作为电流限制元件,确保安全稳定运行。
    2. 工业控制设备:用于电机启动、调速等场合,能够承受较高的瞬时电流。
    3. 汽车电子系统:在汽车点火系统、引擎控制系统等关键部位发挥重要作用。
    使用建议
    - 在高温环境下使用时,需严格按照功率降额曲线操作,避免因温度过高导致电阻损坏。
    - 对于大功率应用,应特别注意散热措施,防止电阻过热。
    - 定期检查连接点和绝缘层,确保良好的电气连接和绝缘效果。

    兼容性和支持


    该系列电阻与多种电路板和设备兼容,适用于各类嵌入式系统及模块化组件。供应商提供了全面的技术支持服务,包括安装指南、故障排除手册及在线咨询服务,确保客户能快速解决问题并提高设备的使用效率。

    常见问题与解决方案


    1. 问题:如何判断电阻是否需要进行功率降额?
    - 解答:根据手册中提供的降额曲线,在温度超过40°C时按比例减少电阻的实际功率。
    2. 问题:遇到电阻过热现象怎么办?
    - 解答:首先检查是否有良好的散热机制,如果存在过热情况,应增加散热片或改善通风条件。
    3. 问题:如何处理阻值超出允许范围的情况?
    - 解答:检查焊接质量及连接件状态,必要时更换新的电阻组件。

    总结和推荐


    通过孔式电阻凭借其出色的稳定性和多功能性,在多个应用领域中表现出色。它不仅能应对极端环境条件,还具备良好的耐久性和可靠性。对于需要高性能电阻的用户来说,这是一个值得信赖的选择。因此,我们强烈推荐此款产品用于新项目的设计中。

FKN400JR-73-1R5参数

参数
电阻值 1.5Ω
精度 ±5%
额定功率 4W
温度系数 -
长*宽*高 17.5mm(长度)
安装方式 通孔安装
零件状态 在售

FKN400JR-73-1R5数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FKN400JR-73-1R5 FKN400JR-73-1R5数据手册

FKN400JR-73-1R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
